Универсальный шаблон сварщика УШС-2 АЛЬФА-НДТ

Шаблон сварщика изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия" и применяется для визуально-измерительного контроля катетов угловых швов в диапазоне 4-14 мм (с шагом в 2 мм) в тавровых, нахлесточных и угловых соединениях.

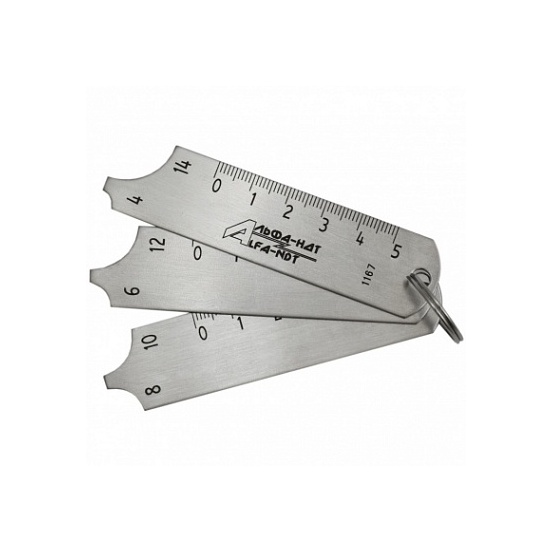

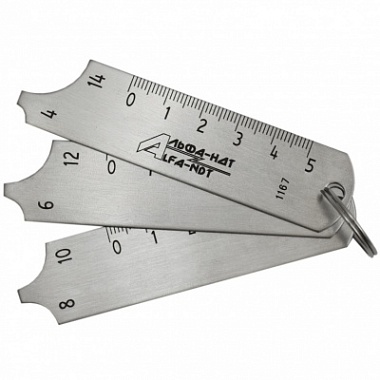

Универсальный шаблон сварщика УШС-2 представляет собой 3 металлические пластины, соединенные между собой при помощи соединительного кольца. Каждая пластинка имеет выемки определенной величины катета, при этом, каждая из таких выемок промаркирована в соответствии с величиной радиуса катета шва.

Помимо выточек, соответствующих размерам катетов, на каждой пластине шаблона нанесена линейка, что позволяет измерять толщину детали и притупление кромки, а также фиксировать длину дефектов.

Кольцо, соединяющее пластины, обеспечивает необходимую степень свободы для использования каждой пластины без раскрепления общей связки, что ускоряет процесс контроля.

Порядок работы с универсальным шаблоном УШС-2:

Последовательно подбирая пластинки с выемками относительно поверхностей, соединенных сварным швом производится контроль катета сварного шва. Размер катета определяется в тот момент, когда длинная сторона пластины и перемычка между катетами пластины без видимого зазора прилегают к свариваемым поверхностям, а зазор между дугой пластины и дугой сварного шва является минимальным.

В случаях, когда ни одна ступень пластины размеров не совпадает со сварным швом, значение катета определяется опытным путем.
