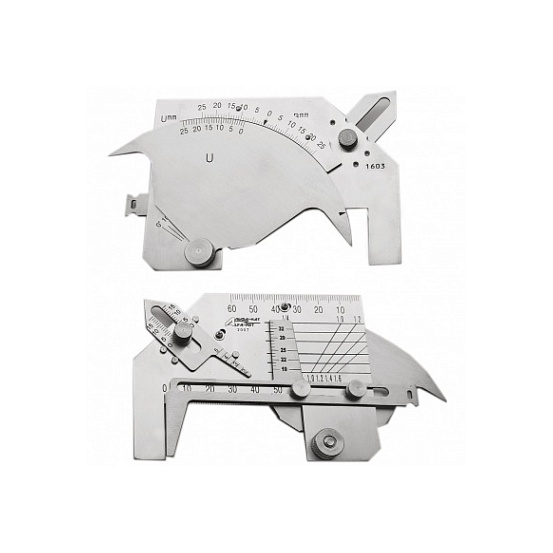

Шаблон сварщика BRIDGE CAM WGU-9M Альфа-НДТ

Измеритель геометрических параметров BRIDGE CAM WGU-9M АЛЬФА-НДТ изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия и предназначен для проведения визуального и измерительного контроля.

Измеритель геометрических параметров BRIDGE CAM WGU-9M предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва, дефектов, контроля диаметров прутков, арматуры и труб малого диаметра (до 50 мм).

На шаблон нанесена номограмма, позволяющая определять коэффициент расширения стыкового шва арматуры или прутка (1,0-1,6 мм). Также измеритель подходит для использования в качестве линейки (до 60 мм) и для измерения угла разделки кромок по шкале 0° - 70°.

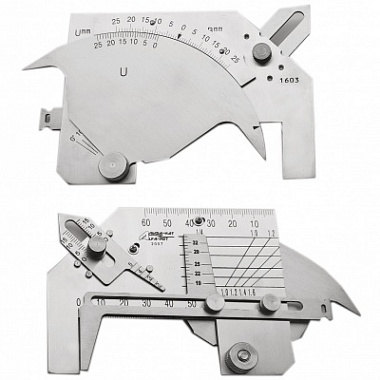

Измеритель геометрических параметров сварного шва BRIDGE CAM WGU-9M АЛЬФА-НДТ является универсальным шаблоном сварщика и изготовлен из качественного материала и состоит из базовой пластины с 5-ю шкалами, ползунка с 2-мя шкалами и подвижного указателя с риской.

Шкала по краю BRIDGE CAM WGU-9M может применяться для измерения толщины пластины в диапазоне 0-60 мм как обычная прямая стальная линейка.

Подвижный указатель применяется для измерения высоты валика сварного шва, глубины подреза, измерения катета углового шва, выпуклости шва, несоосности поверхностей. Значение, указанное риской на шкале 0-25 мм, является значение измеряемого параметра.

Ползунок BRIDGE CAM WGU-9M используется для измерения вогнутости и выпуклости углового шва. Значение указано на непосредственно шкале ползунка (до 25 мм).

Стороны подвижного указателя используются для измерения угла разделки кромки. Левая сторона совмещается с кромкой, а правая сторона отмечает значение угла по шкале 0-70°.

Измеритель BRIDGE CAM WGU-9M очень удобен для контроля точечной коррозии, замеров катетов, смещения и т.д.

Измеритель геометрических параметров BRIDGE CAM WGU-9M АЛЬФА-НДТ предназначен для проведения контроля качества сварных швов в котлах, мостах, химических аппаратах, машинах, в кораблестроении и сосудах высокого давления и широко нашли свое применение в областях как:

- Объекты котлонадзора;

- Системы газоснабжения (газораспределения);

- Подъемные сооружения;

- Объекты горнорудной промышленности;

- Объекты угольной промышленности;

- Оборудование нефтяной и газовой промышленности;

- Оборудование металлургической промышленности;

- Оборудование взрывопожароопасных и химически опасных производств;

- Объекты железнодорожного транспорта;

- Объекты хранения и переработки зерна;

- Здания и сооружения (строительные объекты).

Особенности:

- Переносной;

- Компактный;

- Легок в эксплуатации;

- Изготовлен из нержавеющей стали;

- Широкий диапазон применения.
