Универсальный шаблон им. А.И. Красовского УШК-1 (УШС-1)

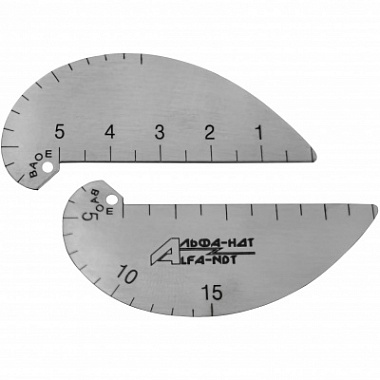

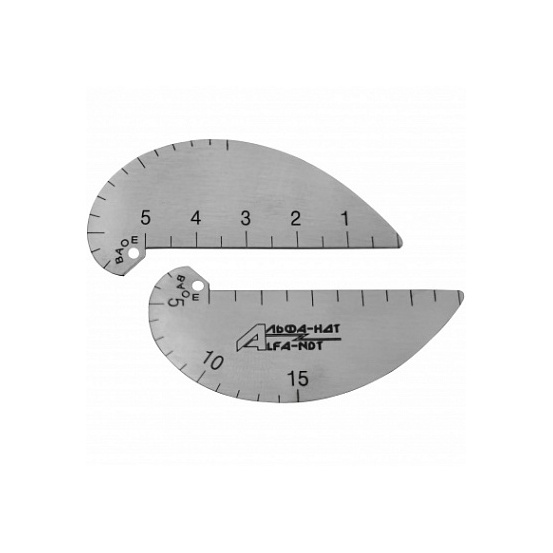

Универсальный шаблон им. А.И. Красовского УШК-1, второе название которого: "Универсальный шаблон сварщика УШС-1" изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия".

УШС-1 применяется при проведении визуального и измерительного контроля угловых сварных соединений – фактической толщины углового шва, и стыковых сварных соединений, а именно измерения выпуклости стыкового шва при проведении визуального и измерительного контроля по РД 03-606-03. Имеет шкалу для измерения корня стыкового шва с ценой деления 0,5 мм.

Данный измеритель соответствует требованиям ГОСТ Р 50.05.08-2018 и ГОСТ Р ИСО 17637-2014.

Шаблон был разработан советским инженером Владимиром Петровичем Красовским в 1920-х годах, но до сих пор является незаменимым инструментом для специалистов по неразрушающему контролю и позволяет проводить точные и надежные измерения, контролировать качество сварки и обеспечивать соответствие сварных швов требованиям ГОСТа и других НТД.

Технические характеристики УШС-1:

• Масса, не более:10 г;

• Материал: нержавеющая сталь;

• Габаритные размеры (ДхШхВ), мм: 63х30х1;

• Средняя наработка на отказ, не менее: 50 000 условных замеров.

Контролируемые УШК-1 параметры:

Контроль шаблоном конструкции А.И. Красовского:

а - общий вид шаблона; б, в - контроль тавровых и нахлесточных сварных соединений;
