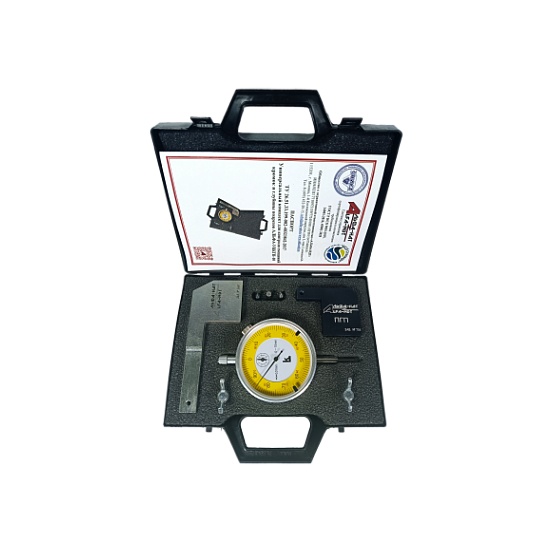

Универсальный комплект для контроля смещений кромок и глубины подрезов АЛЬФА-УККГП-10

Наличие по запросу

20100руб.

Оформить заказ в 1 клик

Наименование характеристики		Значение характеристики
Диапазон измерений, мм		от 0 до 10
Цена деления шкалы, мм		0,01
Наибольшая алгебраическая разность погрешностей индикатора на всем диапазоне измерений, мкм		20
Наибольшая алгебраическая разность погрешностей индикатора, мкм (на любом участке диапазона измерений в пределах):	0,1 мм	5
	1,0 мм	10
Вариация показаний, мкм, не более		3
Измерительное усилие, Н		От 0,4 до 1,5
Колебание измерительного усилия, Н, не более		0,5
Расстояние между наконечником индикатора и основанием опорного кронштейна с длиной	100 мм	49
	50 мм	8
Материал измерительной насадки и заглушки ИЧ-10		сталь
Материал опорного кронштейна с длиной	100 мм	сталь
	50 мм	алюминий
Габаритные размеры комплекта (ДхШхВ), мм, не более		160х140х40
Масса комплекта, не более, кг		1,1

Описание

Универсальный комплект для измерения глубины подрезов АЛЬФА-УККГП-10

Данный комплект изготавливается в соответствии с ТУ 26.51.33.199-002-40323842-2017 "Приспособление для измерений смещения кромок и глубины подрезов. Общие технические условия" и предназначен для контроля следующих параметров сварных швов: глубина скоса кромки, смещение кромок; выпуклость/вогнутость стыкового шва и его корня; глубина дефекта, чешуйчатости, западания между валиками.

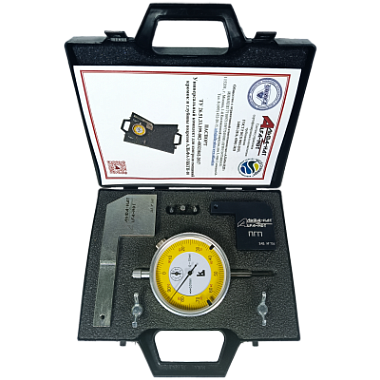

Основными частями комплекта являются длинный (100 мм) и короткий (50 мм) опорные кронштейны и индикатор часового типа. Опорные кронштейны конструктивно исполнены таким образом, чтобы обеспечивать устойчивое положение АЛЬФА-УККГП-10 при его использовании на трубах с наружным диаметром от 32 мм включительно.

Индикатор часового типа (ИЧ) используется в приспособлениях для измерения смещения кромок и глубины подрезов при проведении визуального и измерительного контроля (ВИК) сварных соединений. Более высокая точность и удобство выполнения измерений – важные преимущества приспособлений с индикаторами часового типа в сравнении с шаблонами сварщика и штангенциркулями.

Погрешность измерений у ИЧ может не превышать ±0,01 мм, что соответствует даже самым строгим требованиям к средствам измерения (СИ), отражённым в РД 03-606-03 «Инструкция по визуальному и измерительному контролю» (действие прекращено с 1 января 2021 года, но разрешено использование в качестве справочного документа) и в Руководстве по безопасности «Методические рекомендации о порядке проведения визуального и измерительного контроля» (утверждено Приказом №8 Федеральной службы по экологическому, технологическому и атомному надзору от 16 января 2024 года).

Приспособление для измерений глубины подрезов АЛЬФА-УККГП применятся при проведении визуального и измерительного контроля сварных соединений и основного материала при изготовлении, строительстве, монтаже, ремонте, реконструкции, эксплуатации, техническом диагностировании устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах.
