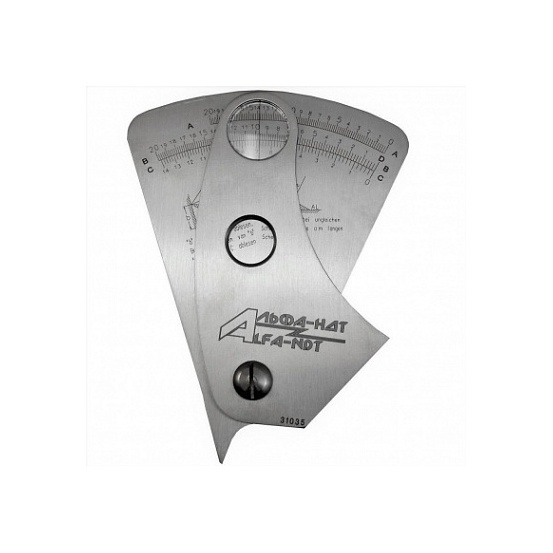

Универсальный калибр для сварных швов со считывающим окном WG 9

Наличие по запросу

3965руб.

Оформить заказ в 1 клик

Технические характеристики шаблона сварщика WG9

Общие размеры(ДхШхВ), мм:105х76х10;
Масса, не более: 140 г;
Материал: нержавеющая сталь.

Контролируемые параметры:

Параметр	Диапазон измерения	Цена деления шкалы	Погрешность измерения
Фактическая толщина углового шва, мм	0-20,0	0,20	±0,30
Номинальная толщина углового шва, мм	0-14,0	0,20	±0,30
Катет углового шва, мм	0-20,0	0,20	±0,30
Смещение кромок, мм, относительно нижней детали	0-20,0	0,20	±0,30
Выпуклость стыкового шва и его корня, мм	0-20,0	0,20	±0,30

Описание

Универсальный измеритель сварных швов WG9

Универсальный калибр для сварных швов со считывающим окном WG 9 изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия". Шаблон сварщика WG9 соответствует требованиям ГОСТ Р 50.05.08-2018 и ГОСТ Р ИСО 17637-2014. Данный инструмент предназначен для визуально-измерительного контроля параметров угловых и стыковых швов.

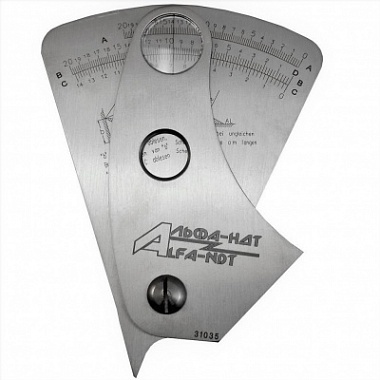

Общий вид шаблона

Универсальный калибр для сварных швов со считывающим окном WG 9 АЛЬФА-НДТ изготовлен из нержавеющей стали, состоит из двух деталей: подвижная пластина с тремя нелинейными шкалами и схемами измерений, пластина с окном для считывания. Калибр устанавливается неподвижной частью (в которой имеется окно считывания) на ровную поверхность, измерение высоты сварного шва производится подвижной частью шаблона, которая имеет три неподвижные нелинейные шкалы А, В и С с ценой деления 0,2 мм!

Использование универсального калибра WG9

Шкалы А, В и С употребляются в зависимости от расположения свариваемых деталей согласно рисунков на корпусе шаблона. Считывание производится от нулевой отметки корпуса до риски в подвижном окне.

Величина катета читается по шкале – В;
Величина высоты шва читается по шкале – С;
Величина высоты неравностороннего шва читается по шкале – С;
Величина высоты вогнутого шва читается по шкале – А.;

Особенности шаблона для сварных швов WG9:

Наличие тонкой риски-индекса, которая полностью пересекает все шкалы, что обеспечивает более удобное снятие показаний;
Наличие теоретической шкалы, которая позволяет определять номинальную толщину углового шва по заданному катету;
Цена деления всех шкал — 0,2 мм, что обеспечивает высокую точность измерений.
Изготовлен из нержавеющей стали;
Широкий диапазон применения.

Универсальный калибр для сварных швов со считывающим окном WG 9 АЛЬФА-НДТ предложен так, чтобы в одной простой и доступной реализации предоставить максимум функциональности.
