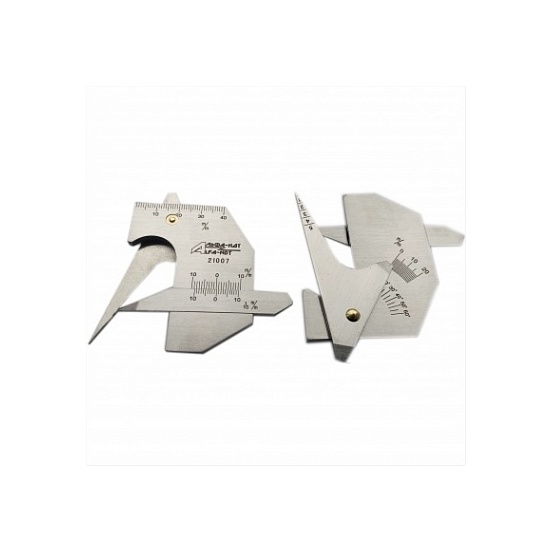

Универсальный измеритель сварных швов WG2 АЛЬФА-НДТ

Наличие по запросу

3965руб.

Оформить заказ в 1 клик

№.	Функция	Диапазон	Разрешение	Погрешность
1	Использование как линейки	0-40 мм	1 мм	±0,1 мм
2	Измерение смещения	до 10 мм	1 мм	±0,20 мм
3	Измерение угла кромки	0-60°	5°	±30’
4	Измерение величины зазора	1-5 мм	0,5 мм	±0,20 мм
5, 6	Измерение угла раскрытия Х-шва 60°Измерение угла раскрытия Х-шва 70°	60°; 70°	5°	±30’
7, 8	Измерение высоты стыкового шва Измерение углового шва	до 10 мм	1 мм	±0,20 мм
9	Измерение высоты углового шва (катет)	до 10 мм	1 мм	±0,20 мм
10	Измерение ширины шва	0-60 мм	1 мм	±0,20 мм
11	Измерение смещения	до 10 мм	1 мм	±0,20 мм
12	Измерение глубины подреза	до 5 мм	0,1мм	±0,10 мм

Описание

Универсальный измеритель сварных швов WG2 АЛЬФА-НДТ изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия" и предназначен для проведения визуального и измерительного контроля.

Универсальный измеритель сварных швов WG2 АЛЬФА-НДТ предназначен для проведения контроля качества сварных швов в котлах, мостах, химических аппаратах, машинах, в кораблестроении и сосудах высокого давления и широко нашли свое применение в областях как:

- Объекты котлонадзора;

- Системы газоснабжения (газораспределения);

- Подъемные сооружения;

- Объекты горнорудной промышленности;

- Объекты угольной промышленности;

- Оборудование нефтяной и газовой промышленности;

- Оборудование металлургической промышленности;

- Оборудование взрывопожароопасных и химически опасных производств;

- Объекты железнодорожного транспорта;

- Объекты хранения и переработки зерна;

- Здания и сооружения (строительные объекты).

Универсальный измеритель сварных швов WG2 АЛЬФА-НДТ представляет собой инструмент для контроля сварных швов и позволяет измерять такие параметры как: смещение, угол разделки кромки, величину зазора, угол раскрытия Х-шва, высоту шва, размеры углового шва, глубину подреза и пр.

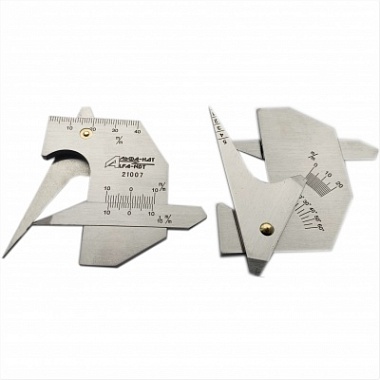

Универсальный измеритель сварных швов WG2 АЛЬФА-НДТ является универсальным шаблоном сварщика и изготовлен из качественного материала и состоит из шкалы, ползунка и многофункционального указателя.

Универсальный измеритель сварных швов WG2 АЛЬФА-НДТ предложен так, чтобы в одной простой и доступной реализации предоставить максимум функциональности.

Особенности:

Переносной;
Компактный;
Легок в эксплуатации;
Изготовлен из нержавеющей стали;
Широкий диапазон применения.
