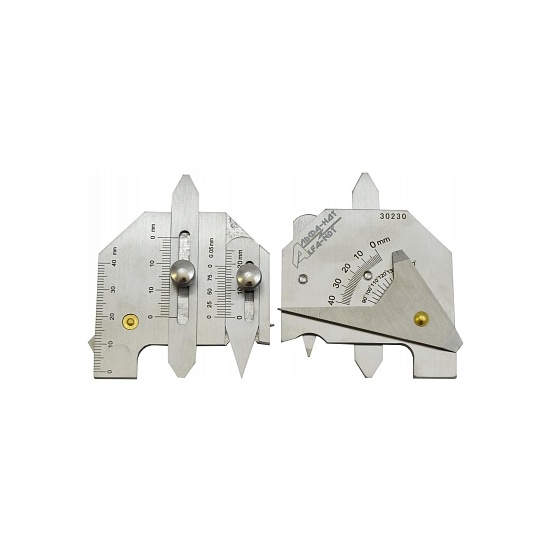

Универсальный измеритель для сварных соединений WG1

Наличие по запросу

3355руб.

Оформить заказ в 1 клик

Основные технические и метрологические характеристики WG1:

Общие размеры (ДхШхВ), мм: 78х62х14;
Длина основания, мм: 62;
Масса, не более: 125 г;
Материал – нержавеющая сталь.

Параметр	Диапазон измерения	Цена деления шкалы	Погрешность измерения
Толщина деталей, длина дефекта, мм	0-40,0	1,0	±0,15
Притупление кромки, ширина стыкового шва, мм	0-40,0	1,0	±0,20
Зазор между деталями, мм	1,0-5,0	1,0	±0,25
Глубина дефекта, мм	0-6,0	0,05	±0,10
Глубина скоса кромки, выпуклость / вогнутость стыкового шва и его корня, катет и фактическая толщина углового шва, мм	0-15,0	1,0	±0,20
Угол скоса кромки, град.	0-60*	5,0	±1,00

*Для получения значения необходимо вычесть из показаний шкалы 90 град.

Описание

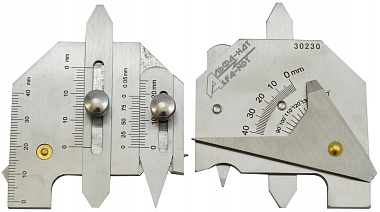

Универсальный измеритель сварных швов WG1 АЛЬФА-НДТ

Универсальный шаблон сварщика WG1 изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия" и предназначен для проведения визуального и измерительного контроля.

WG1 предназначен для проведения визуально-измерительного контроля параметров стыкуемых деталей при подготовке к сварке, параметров сварного шва (стыкового и углового) и его дефектов. Универсальный измеритель сварных швов WG 1 АЛЬФА-НДТ представляет собой инструмент для контроля сварных швов и позволяет измерять такие параметры как: Длина дефекта, Притупление кромки, Величина зазора, Глубина дефекта, Вогнутость стыкового шва и его корня, Катет и фактическая толщина углового шва, Угол скоса кромки.

Измеритель сварных швов WG1 состоит из 4х компонентов: Основания с нанесенными на него измерительными шкалами, 2х измерительных движков – ползунка и многофункционального указателя. Оба ползунка имеют стопорные устройства.
Универсальный измеритель сварных швов WG1 АЛЬФА-НДТ предложен так, чтобы в одной простой и доступной реализации предоставить максимум функциональности.

Особенности:

Переносной;
Компактный;
Легок в эксплуатации;
Изготовлен из нержавеющей стали;
Широкий диапазон применения.
