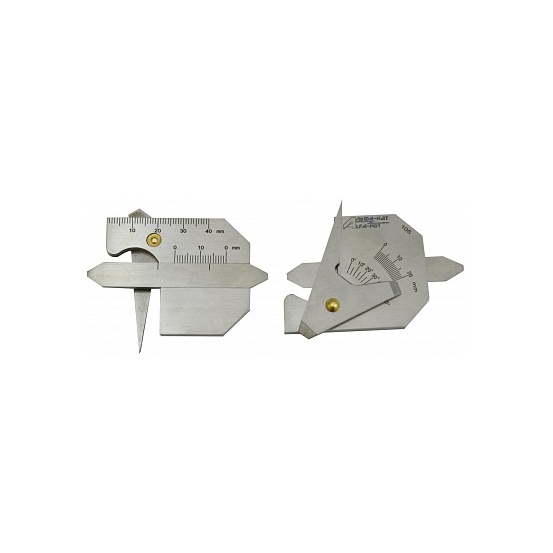

Универсальный измеритель для сварных соединений WG 01

Наличие по запросу

3050руб.

Оформить заказ в 1 клик

Технические характеристики шаблона сварщика WG 01:

WG 01 состоит из трёх компонентов: основной шкалы, ползунка и многофункционального указателя.
Масса, не более: 90 г;
Габаритные размеры(ДхШхВ), мм: 70х46х7; Длина основания шаблона, мм: 56;
Материал: нержавеющая сталь.

Параметр	Диапазон измерения	Цена деления шкалы	Погрешность измерения
Толщина деталей, длина дефекта, притупление кромки, мм	0-40,0	1,0	±0,20
Зазор между деталями, мм	0,5 – 3,5	0,5	±0,25
Катет углового шва, глубина скоса кромки, смещение кромок, выпуклость / вогнутость стыкового шва и его корня, мм	0-20,0	1,0	±0,20
Фактическая толщина углового шва, мм	1,0-13,0	1,0	±0,20
Угол скоса кромки, град.	0-60,0	5,0	±1,00

Описание

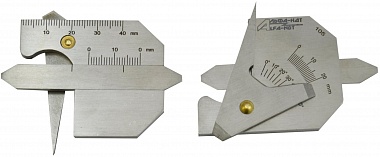

Универсальный шаблон сварщика WG 01

Универсальный измеритель для сварных соединений WG 01 предназначен для проведения визуально-измерительного контроля стыкуемых деталей и параметров сварного шва. Позволяет измерять наиболее распространенные параметры стыковых и угловых швов и соединений при подготовке к сварке, такие как: смещение, угол разделки кромки, величину зазора, угол раскрытия Х-шва, высоту шва, размеры углового шва, глубину подреза и пр.

Особенности шаблона сварщика WG 01:

Переносной;
Компактный;
Легок в эксплуатации;
Изготовлен из нержавеющей стали;
Широкий диапазон применения.

Шкала по краю может использоваться для измерения толщины пластины в диапазоне 0-40 мм как обычная прямая стальная линейка	Многофункциональный указатель используется для измерения высоты валика сварного шва. Значение, указанное риской на шкале 0-20 мм, является высотой валика сварного шва.
Ползунок используется для измерения высоты катета углового шва. Значение, указанное ползунком на шкале 0-10-0 мм, является высотой катета углового шва.	Многофункциональный указатель используется для измерения высоты катета углового шва. Значение, указанное риской на шкале 0-20 мм, является высотой катета сварного шва.
Ползунок используется, чтобы измерить высоту валика сварного шва. Значение, указанное ползунком на шкале 0-10-0 мм, является высотой валика углового шва.	Измерение высоты валика углового шва - отражается ползунком на шкале 0-10-0 мм, что соответствует высоте валика углового шва.
Измерение угла кромки – измеряется многофункциональным указателем на угловой шкале 0°-60°.	Измерение зазора: необходимо ввести острый угол многофункционального указателя в промежуток между кромками и посмотреть его значение непосредственно на нем.
