Шаблон для контроля геометрии труб WG10

Наличие по запросу

3050руб.

Оформить заказ в 1 клик

Основные технические характеристики шаблона:

Масса, не более: 185 г;
Основные размеры(ДхШхВ), мм: 133х66х6;
Материал: нержавеющая сталь;

Контролируемые параметры:

Параметр	Диапазон измерения	Цена деления шкалы	Погрешность измерения
Толщина деталей, дюйм	0-4½ 0-4½	1/10 1/16	±1/20 ±1/32
Притупление кромки, дюйм
Длина дефекта, дюйм
Глубина скоса кромки до сварки, дюйм	0-1/2 0-0,5	1/16 0,01	±1/32 ±0,005
Смещение кромок относит. верхней детали, дюйм
Глубина дефекта, дюйм

Описание

Измеритель дефектов труб WG10 АЛЬФА-НДТ

Шаблон сварщика WG10 изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия" и предназначен для визуально-измерительного контроля дефектов на поверхности труб.

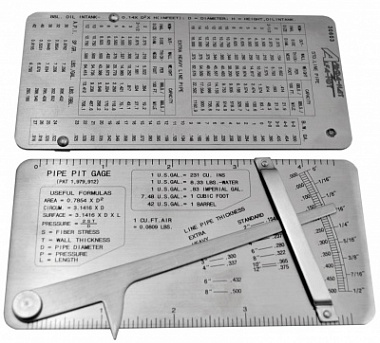

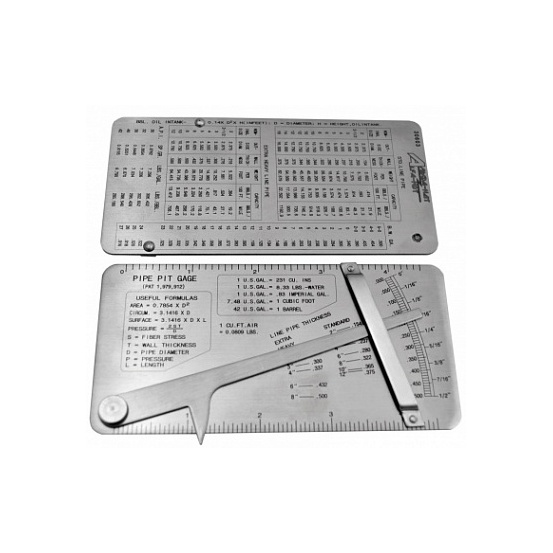

Шаблон для измерения ямок труб WG10 АЛЬФА-НДТ изготовлен из качественной нержавеющей стали и состоит из основной пластины с измерительной шкалой в дюймах с формулами и таблицами, подвижного индикатора с острием.

Используя шаблон сварщика WG10 можно сравнить глубину дефекта трубы с нормативной толщиной ее стенки. Для удобства на шаблон нанесены формулы расчета геометрических и физических величин.

На обороте содержатся таблицы с типовыми сочетаниями диаметра, толщины, массы и емкости трубопроводов. Все шкалы шаблона нанесены в дюймах.
