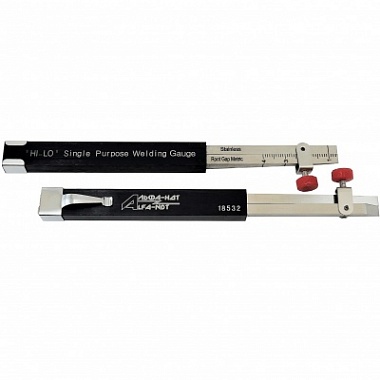

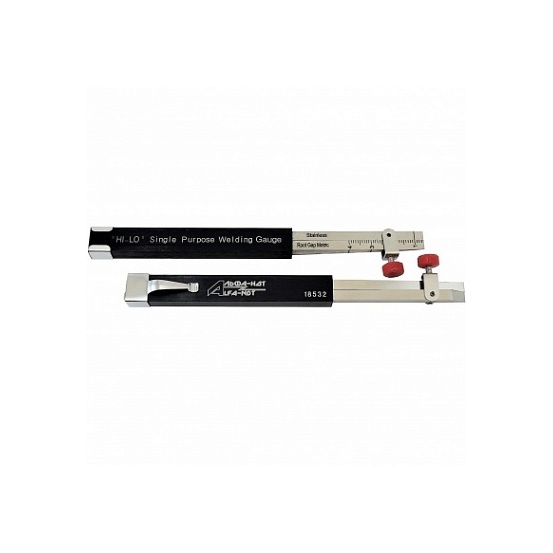

Шаблон сварщика Q.C. WG HI-LO economy

Приспособление контроля качества сварки изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия".

Назначение HI-LO Economy

Q.C. WG Hi-Lo economy предназначен для визуально-измерительного контроля параметров стыкуемых деталей и зазоров между деталями.
Представляет собой инструмент для измерения относительного положения поверхностей, промежутка между трубами и разными поверхностями.

Общее устройство шаблона Q.C. WG4 Hi-Lo economy:

Приспособление состоит из корпуса, 2-х внутренних подвижных зубцов и 2-х подвижных ног, стопорного винта, прижима. На тонкой ноге нанесена шкала с шагом 1 мм.

Краткая инструкция эксплуатации

Измерение относительного положения поверхностей.

• Ослабьте стопорный винт. Выдвиньте зубцы.
• Вставьте зубцы в пространство между трубами. Поверните шаблон на 90°, Потяните корпус измерителя вверх, чтобы он плотно прижался к поверхности трубы.
• Конструкция гарантирует точное измерение. Закрепите стопорный винт. Поверните шаблон на 90° и выньте измеритель. Снимите показание по шкале, соответствующей риске нулевой линии.
• При отсутствии отклонения поверхностей друг от друга на шкале соответствует 1. Измерение значений начинают от нулевой линии, шкала откалибрована с шагом 1 мм.

Измерение зазора при сборке.

• Ослабьте стопорный винт и вставьте тонкую ногу между двумя трубами, которые будут свариваться.
• Двигайте тонкую ногу в зазор, пока она не коснется обеих сторон зазора.
• Закрепите стопорный винт, удалите датчик из зазора и снимите показания по шкале или непосредственно на боковой стороне тонкой ноги..
• Шкала 1-2-3-4 соответствует 0-10-20-30 мм, боковая сторона имеет четыре риски: 1 мм, 2 мм, 3 мм и 4 мм.
