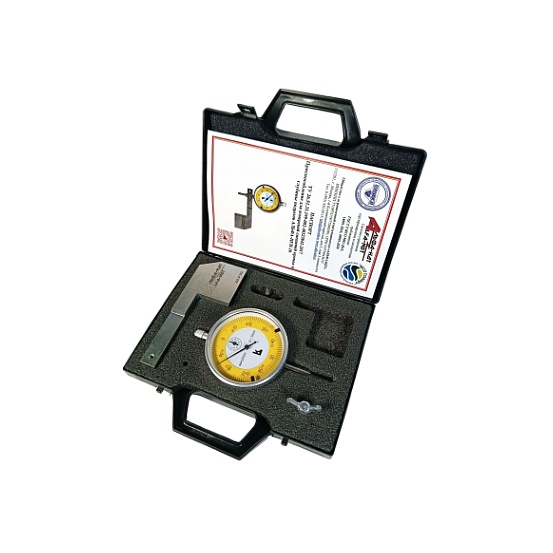

Прибор индикаторный для измерения глубины подреза АЛЬФА-ПГП-10

Данный комплект изготавливается в соответствии с ТУ 26.51.33.199-002-40323842-2017 "Приспособление для измерений смещения кромок и глубины подрезов. Общие технические условия" и предназначен для контроля следующих параметров сварных швов: глубина скоса кромки, смещение кромок; выпуклость/вогнутость стыкового шва и его корня; глубина дефекта, чешуйчатости, западания между валиками.

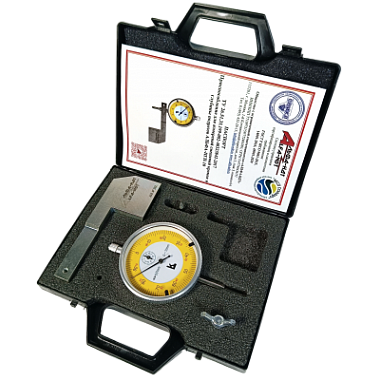

Основными частями комплекта являются длинный (100 мм) опорные кронштейн и индикатор часового типа. Опорный кронштейн конструктивно исполнены таким образом, чтобы обеспечивать устойчивое положение АЛЬФА-ПГП-10 при его использовании на трубах с наружным диаметром от 32 мм включительно.

Индикатор часового типа (ИЧ) используется в приспособлениях для измерения смещения кромок и глубины подрезов при проведении визуального и измерительного контроля (ВИК) сварных соединений. Более высокая точность и удобство выполнения измерений – важные преимущества приспособлений с индикаторами часового типа в сравнении с шаблонами сварщика и штангенциркулями.

Погрешность измерений у ИЧ может не превышать ±0,01 мм, что соответствует даже самым строгим требованиям к средствам измерения (СИ), отражённым в РД 03-606-03 «Инструкция по визуальному и измерительному контролю» (действие прекращено с 1 января 2021 года, но разрешено использование в качестве справочного документа) и в Руководстве по безопасности «Методические рекомендации о порядке проведения визуального и измерительного контроля» (утверждено Приказом №8 Федеральной службы по экологическому, технологическому и атомному надзору от 16 января 2024 года).

Приспособление для измерений глубины подрезов АЛЬФА-УККГП применятся при проведении визуального и измерительного контроля сварных соединений и основного материала при изготовлении, строительстве, монтаже, ремонте, реконструкции, эксплуатации, техническом диагностировании устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах.
