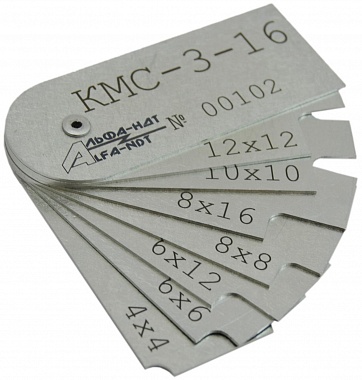

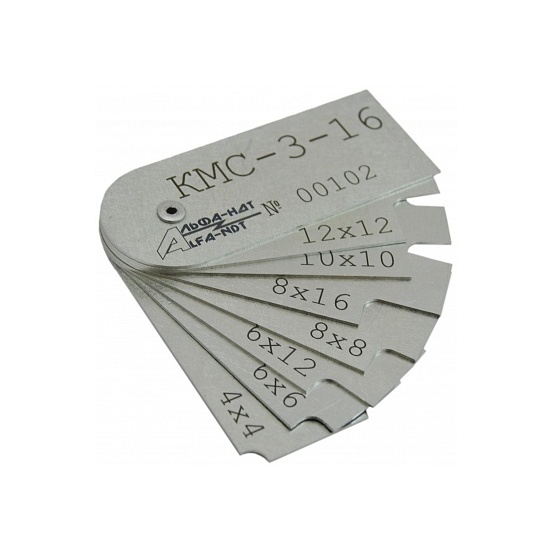

Набор катетомеров сварщика КМС-3-16 АЛЬФА-НДТ
Набор изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия", используется для контроля катетов сварного шва при ручной электродуговой сварке в диапазоне 3−16 мм.Шаблон КМС-3-16 предназначен для визуально-измерительного контроля катетов углового шва в тавровых, нахлёсточных и угловых соединениях. Обладает большим количеством пластин для контроля катетов, а также имеет выточки для контроля неравных катетов, что актуально при контроле угловых сварных швов в соединениях с разными толщинами свариваемых элементов.
Имеет 7 пластин, которые скреплены между собой, с выемками разного диаметра, благодаря которым производится измерения катетов сварного шва, методом перебора. Катетомер КМС-3-16 удобно использовать вместе с шаблоном УШС-4. Пара этих шаблонов обеспечивает контроль всех основных параметров сварных швов и заготовок.
Технические характеристики КМС-3-16:
Наименование параметра | Значение |
Материал | Нержавеющая сталь |
Габаритные размеры (Д х Ш х В), мм | 70 × 26 × 16 |
Масса, не более, грамм | 250 |
Кол-во пластин, шт | 7 |
Кол-во граней для определения катетов, шт | 14 |
Метрологические характеристики Шаблона КМС-3-16:
Наименование параметра | Значение |
Диапазон измеряемых катетов стыкового сварного шва, мм | 3-16 |
Точность измерений, мм | ±0,2 |
Равные катеты, мм: | 3×3; 4×4; 5×5; 6×6; 7×7; 8×8; 9×9; 10×10; 11×11; 12×12 |
| Неравные катеты, мм: | 10×5, 12×6, 14×7, 16×8 |
