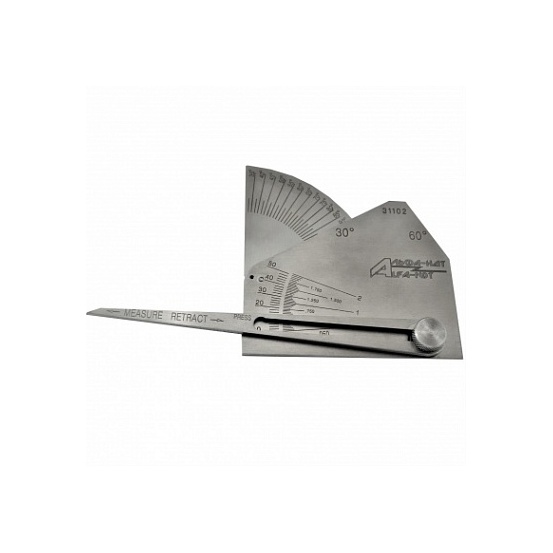

Измеритель отклонений сварного шва WG12

Наличие по запросу

3965руб.

Оформить заказ в 1 клик

Основные технические характеристики изделия:

Основные размеры(ДхШхВ), мм: 130х80х16;
Масса, не более: 105 г;
Материал шаблона: нержавеющая сталь;
Материал калькулятора: картон.

Контролируемые параметры:

Параметр	Диапазон измерения	Цена деления шкалы	Погрешность измерения
Смещение кромок до сварки, мм	0-50,0	2,0	±0,20
Выпуклость стыкового шва и его корня, мм
Катет углового шва, мм
Контрольная толщина углового шва в соединении под острым и тупым углом, мм
Угол соединения свариваемых деталей, град.	30,0-90,0	2,5	±1,00
Угол перехода шва к основному металлу, град.	120; 150	—	±0,05
Номинальная толщина углового шва, мм	2,0—30,0	0,1	—
Номинальная толщина углового шва в соединениях под острым и тупым углом, мм	2,0—30,0	0,1	—
Катет углового шва в соединении под острым и тупым углом, мм	3,0-40,0	0,05	—

Описание

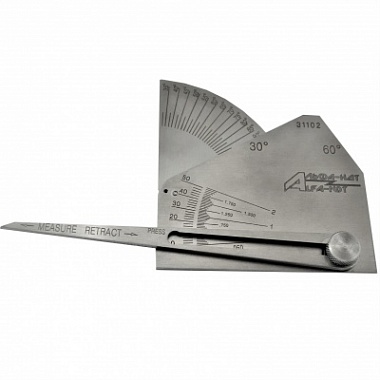

Шаблон сварщика для контроля отклонений шва WG12

Шаблон WG12 изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия" и предназначен для визуально-измерительного контроля параметров угловых и тавровых соединений, выполненных под острым или тупым углом.

Измеритель имеет шаблон угла 37° на конце удлиненной планки, которая даёт возможность проводить измерения там, где не могут быть использованы шаблоны других конструкций.
Помимо контроля самого шва, шаблон имеет шкалу (линейку) для измерения тупых и острых углов сварных заготовок. Линейка используется для расчета катета угловых и тавровых соединений, сваренных под ассиметричным (тупым или острым) углом.
Отсчет результатов измерения в миллиметрах и дюймах по соответствующим шкалам на противоположных сторонах измерителя.
Изделие поставляется в комплекте с линейкой калькулятором, позволяющей быстро определять такие параметры сварного шва в соединении, выполненным под острым и тупым углом как: теоретическая высота шва, длина катета и контрольная высота.

Способы измерений:

Поставляется с калькулятором - сборником математических формул для легкого вычисления значений угла сварного шва, отклонений сварного шва и т.д.
