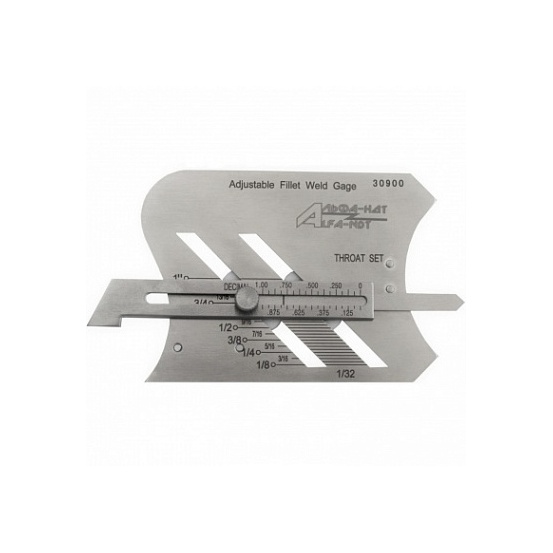

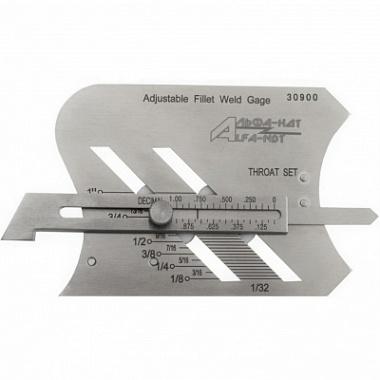

Измеритель параметров углового шва G.A.L. WG8
Данный шаблон сварщика изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия" и предназначен для визуально-измерительного контроля параметров углового шва в дюймах.
Особенности шаблона сварщика G.A.L. WG8:
Возможность контролировать угловые швы с неравными катетами. Для данной цели шаблон оснащен специальной подвижной планкой внизу корпуса.
Лазерная градуировка в дюймах, что дает возможность работать по американским стандартам ASTM и ASME
Изготовлен из качественной нержавеющей стали;
Легкий и компактный.
Измеритель геометрических параметров углового шва G.A.L.WG8 АЛЬФА-НДТ состоит из 3-х шкал: 2 подвижные, одна стационарная. Шаблон предложен так, чтобы в одной простой и доступной реализации предоставить максимум функциональности
Руководство по эксплуатации шаблона WG8:
- Измерение глубины подреза.
Установите шаблон на основном материале.
Опустите угловой конец указателя шаблона в основание подреза.
Прочитайте глубину подреза по шкале в мм. Винт можно завернуть для фиксирования данных измерения.
- Измерение высоты короны
Установите шаблон на основном материале.
Поместите угловой коней указателя сверху короны.
Прочитайте высоту короны по шкале в мм. Винт можно завернуть для фиксирования данных измерения.
- Сравнение размера пористости
Расположите 3 мм отверстие шаблона рядом с порой, которую хотите сравнить.
Сравните фактический размер поры с 3 мм отверстием шаблона.
Аналогично повторите с отверстием 1,5 мм.
- Подсчет плотности пор
Приложите торец шаблона вдоль сварного шва.
Посчитайте количество пор в 1 линейном дюйме или в диапазоне 24 мм.
