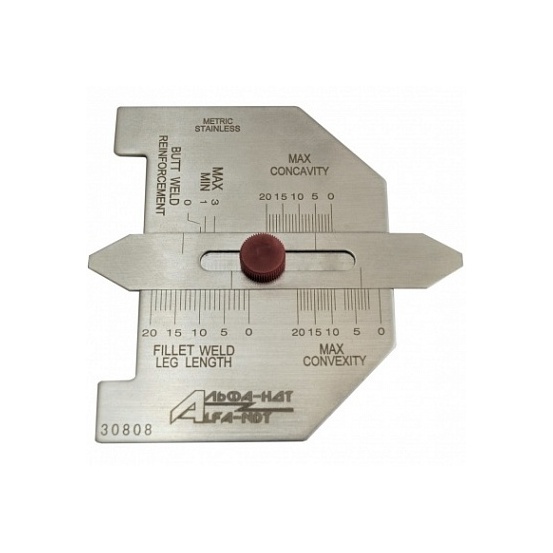

Измеритель геометрических параметров сварных швов WG7

Наличие по запросу

2440руб.

Оформить заказ в 1 клик

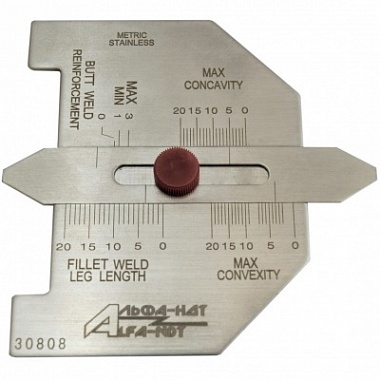

Шкалы шаблона сварщика WG7 Альфа-НДТ

MAX-MIN (выпуклость стыкового шва) — 0; 1; 3 мм;
MAX CONCAVITY (макс. вогнутость) — 0-20 мм;
MAX CONVEXITY (макс. выпуклость) — 0-20 мм;
FILLED WELD LEG LENGTH (катет углового шва) — 0-20 мм.

Основные технические характеристики измерителя параметров сварных швов:

Погрешность измерения, мм: ±0,20;
Цена деления шкал, мм: 1,0 (Отсутствует для шкалы MAX-MIN)
Основные размеры(ДхШхВ), мм: 80х75х5;
Масса, не более: 65 г;
Материал – нержавеющая сталь.

Описание

Шаблон сварщика WG7 АЛЬФА-НДТ

Измеритель геометрических параметров сварных швов WG7 Альфа-НДТ изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия" и представляет собой инструмент для визуально-измерительного контроля параметров углового и стыкового сварного шва таких как:

Катет и фактическая толщина углового шва;
Максимальной выпуклости углового шва
Катета вогнутого углового шва;
Выпуклости стыкового шва.

Особенности измерителя сварных швов WG7:

Наличие контрольных шкал для определения допустимости выпуклости угловых и стыковых швов (в соответствии с предписаниями стандарта AWS D1.1 ).
Градуировка шаблона выполнена в привычных метрических единицах (мм).
Ход подвижной планки регулируется удобным винтом.
Изготовлен из нержавеющей стали;
Широкий диапазон применения.

Измеритель геометрических параметров сварных швов WG7 АЛЬФА-НДТ предложен так, чтобы в одной простой и доступной реализации предоставить максимум функциональности.
