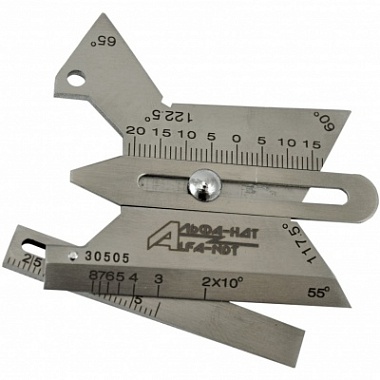

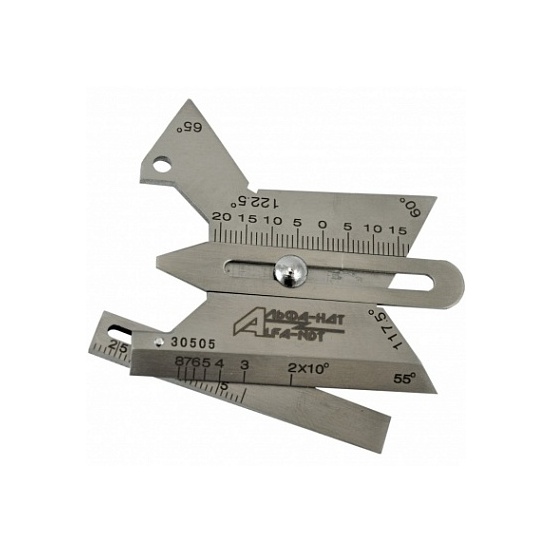

Измеритель геометрических параметров сварных швов WG6

Наличие по запросу

2745руб.

Оформить заказ в 1 клик

Функция	Диапазон	Разрешение	Погрешность
Линейная шкала	20,0 - 0 – 15,0 мм	1,0 мм	± 0,20 мм
Измерение зазора	0,5 - 3,5 мм	0,1 мм	± 0,10 мм
Измерение ширины шва	5 - 30 мм	1 мм	± 0,20 мм
Угол канавки (измерение угла скоса кромки)*	20 - 80°	1°	± 2°
Односторонний угол канавки (для измерения угла скоса кромки)**	117,5; 122,5 °	1°	± 0,5°
Углы (для измерения скоса/разделки кромок)	45, 55, 60, 65°	1°	± 0,5°

* - Для получения значения угла скоса кромки необходимо вычесть показания шкалы из 90°
** - Для получения значения угла скоса кромки необходимо вычесть 90 из показания шкалы

Масса, не более: 55г;
Общие размеры(ДхШхВ), мм: 59х55х9;
Материал – нержавеющая сталь.

Описание

Шаблон сварщика WG6 АЛЬФА-НДТ

Измеритель геометрических параметров сварных швов WG6 изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия" и WG6 представляет собой инструмент для визуально-измерительного контроля сварных швов и позволяет измерять такие параметры как: смещение, угол разделки и угол скоса кромки, величину зазора, притупление кромки, выпуклость и вогнутость шва, его размеры и пр.

Измеритель геометрических параметров сварных швов WG6 АЛЬФА-НДТ изготовлен из высококачественной нержавеющей стали, предназначен для проведения контроля качества сварных швов в котлах, мостах, химических аппаратах, машинах, в кораблестроении и сосудах высокого давления и широко нашли свое применение в областях как:

Объекты котлонадзора;
Системы газоснабжения (газораспределения);
Подъемные сооружения;
Объекты горнорудной промышленности;
Объекты угольной промышленности;
Оборудование нефтяной и газовой промышленности;
Оборудование металлургической промышленности;
Оборудование взрывопожароопасных и химически опасных производств;
Объекты железнодорожного транспорта;
Объекты хранения и переработки зерна;
Здания и сооружения (строительные объекты).

Измеритель геометрических параметров сварных швов WG6 АЛЬФА-НДТ предложен так, чтобы в одной простой и доступной реализации предоставить максимум функциональности.

Особенности:

Переносной;
Компактный;
Легок в эксплуатации;
Изготовлен из нержавеющей стали;
Широкий диапазон применения.
