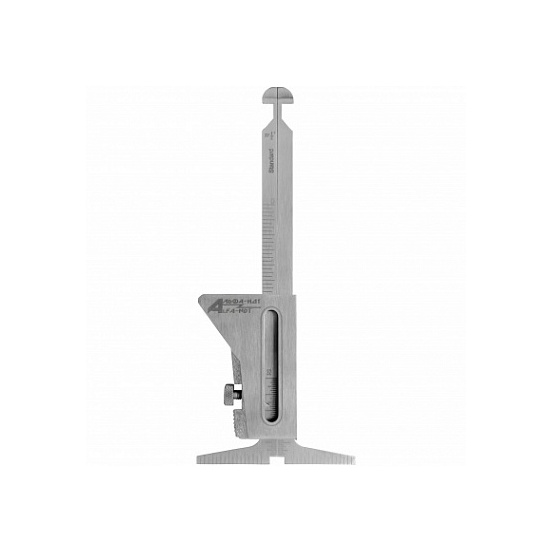

Измеритель геометрических параметров сварных швов WG4 HI-LO АЛЬФА-НДТ

Наличие по запросу

3965руб.

Оформить заказ в 1 клик

Технические характеристики шаблона сварщика WG4

Справочные размеры(ДхШхВ): 157х63х6;
Масса, не более: 110 г;
Материал: нержавеющая сталь.

Измеряемый параметр	Диапазон измерения	Цена деления шкалы	Погрешность
Толщина деталей, притупление кромки, мм	0-25,0 / 0-45,0	1,0	±0,15 / ±0,20
Угол скоса кромки, град	37,5	—	± 1,00
Угол разделки кромок, град.	75,0	—	± 1,00
Зазор между деталями, мм	1,6; 2,2	—	±0,10
Внешнее смещение кромок; внутритрубное смещение кромок; выпуклость стыкового шва и его корня; катет углового шва, мм	0-30	1,0	±0,15 мм

Описание

Измеритель параметров сварных швов WG4 HI-LO АЛЬФА-НДТ

Данный шаблон сварщика изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия" и предназначен для проведения визуального и измерительного контроля.
По своим характеристикам данный шаблон удобен при контроле сварных соединений при строительстве и ремонте магистральных трубопроводов, в том числе по РД19.100.00-КТН-001-10".
Шаблон Hi Lo представляет собой инструмент для контроля параметров стыкуемых деталей, сварных швов, внешнего и внутритрубного смещения кромок. Отсчет результатов измерения в миллиметрах и дюймах по соответствующим шкалам на противоположных сторонах измерителя.

WG4 HI-LO АЛЬФА-НДТ позволяет измерять такие параметры как:

Внутренней несоосности, зазора при сборке,
Угла разделки кромок;
Высоты короны;
Катета углового шва;
Толщина деталей, притупление кромки;
Угол скоса кромки.

Измеритель геометрических параметров сварных швов WG4 HI-LO АЛЬФА-НДТ предложен так, чтобы в одной простой и доступной реализации предоставить максимум функциональности. Существует также упрощенная модель данного шаблона с меньшим количеством контролируемых параметров по выгодной цене — Hi-Lo economy

Особенности:

Переносной;
Компактный;
Легок в эксплуатации;
Изготовлен из нержавеющей стали;
Широкий диапазон применения.
