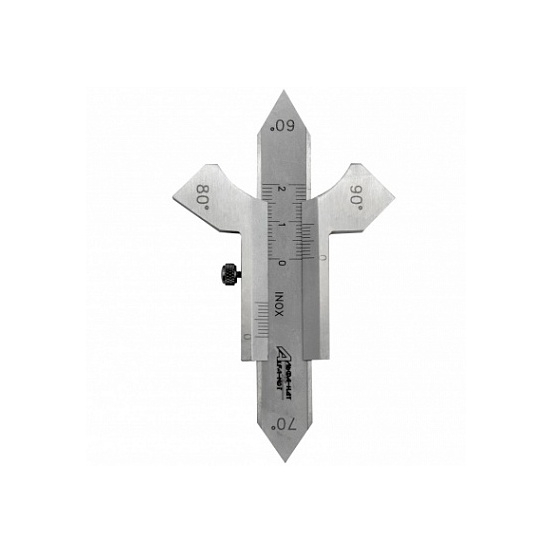

Измеритель геометрических параметров сварных швов WG3 (шаблон Ушерова-Маршака)

Наличие по запросу

1830руб.

Оформить заказ в 1 клик

Технические характеристики Шаблона Ушерова-Маршака:

Параметр	Диапазон измерения	Цена деления шкалы	Погрешность измерения
Угол разделки кромок, град.	60; 70; 80; 90	—	±2,50
Выпуклость стыкового шва и его корня, мм	0-10,0	0,1	±0,10
Вогнутость стыкового шва и его корня, мм	0-1,8	0,1	±0,10
Вогнутость стыкового шва и его корня, мм	1,8-9,0	1,0	±0,10
Фактическая толщина углового шва, мм	0-12,0	0,1	±0,10
Фактическая толщина углового шва, мм	12,0-20,0	1,0	±0,10

Справочные размеры (ДхШхВ), мм: 100х60х5;
Масса, не более: 75 г;
Все шкалы Шаблона Ушерова-Маршака – метрические;
Материал – нержавеющая сталь

Описание

Измеритель геометрических параметров сварных швов WG3
Измеритель, второе название которого — "Универсальный шаблон сварщика конструкции В.Э. Ушерова-Маршака", изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия" и предназначен для проведения визуального и измерительного контроля.

Шаблон Ушерова-Маршака позволяет измерять такие параметры как:

Угла скоса разделки кромки;
Фактическая толщина углового шва;
Высоты валика усиления и выпуклости корня шва стыкового сварного соединения.

Особенности:

Переносной;
Компактный;
Легок в эксплуатации;
Изготовлен из нержавеющей стали;
Широкий диапазон применения.


общий вид	измерение угла скоса разделки кромки


измерение высоты катета углового шва	измерение высоты валика усиления и выпуклости корня шва стыкового сварного соединения	измерение зазора в соединении при подготовке деталей к сварке

Измеритель геометрических параметров сварных швов WG3 АЛЬФА-НДТ предназначен для проведения контроля качества сварных швов в котлах, мостах, химических аппаратах, машинах, в кораблестроении и сосудах высокого давления и широко нашел свое применение в таких областях как:

- Объекты котлонадзора;

- Системы газоснабжения (газораспределения);

- Подъемные сооружения;

- Объекты горнорудной промышленности;

- Объекты угольной промышленности;

- Оборудование нефтяной и газовой промышленности;

- Оборудование металлургической промышленности;

- Оборудование взрывопожароопасных и химически опасных производств;

- Объекты железнодорожного транспорта;

- Объекты хранения и переработки зерна;

- Здания и сооружения (строительные объекты).
