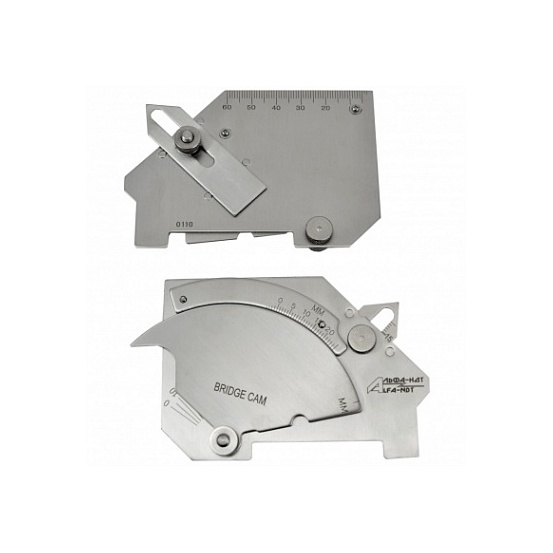

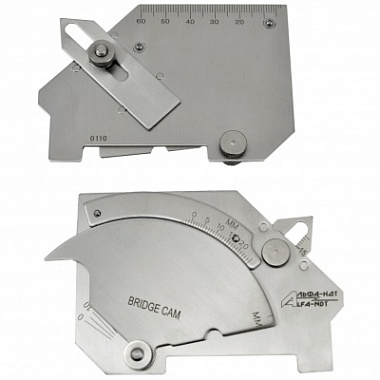

Измеритель для контроля сварных швов BRIDGE CAM (MG8)
Данный шаблон сварщика, второе название которого MG8, изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия".
Измеритель BRIDGE CAM предназначен для измерений в миллиметрах: вогнутости углового шва, выпуклости шва, катета углового шва, глубины подреза, несоосности/смещения, глубины точечной коррозии, а также для использования как линейки до 60 мм / 2” и измерения угла разделки кромок 0 °- 60°.
Bridge Cam является универсальным шаблоном сварщика и изготовлен из качественного материала и состоит из базовой пластины с 3-мя шкалами, ползунка с 1-й шкалой и подвижного указателя с риской.
Материал – нержавеющая сталь;
Габаритные размеры(ДxШхВ), мм: 100x69х22;
Масса, не более, грамм: 140.
Краткое руководство эксплуатации шаблона Bridge Cam (MG8)
Шкала по краю может использоваться для измерения толщины пластины в диапазоне 0 - 60 мм как обычная прямая стальная линейка.
Подвижный указатель используется для измерения высоты валика сварного шва, глубины подреза, измерения катета углового шва, выпуклости шва, несоосности поверхностей.
Значение, указанное риской на шкале 0 - 25 мм, является значение измеряемого параметра.Ползунок используется для измерения вогнутости и выпуклости углового шва.
Значение указано на непосредственно шкале ползунка.- Стороны подвижного указателя используются для измерения угла разделки кромки.
Левая сторона совмещается с кромкой, а правая сторона отмечает значение угла по шкале 0 - 60°.
