WG5 предназначен для проведения визуально-измерительного контроля катетов и формы угловых швов в тавровых, нахлесточных и угловых соединениях. Обладает большим количеством пластин и выточек для контроля катетов сварных соединений и возможностью определить форму поперечного сечения углового сварного шва (выпуклая, вогнутая, нормальная).

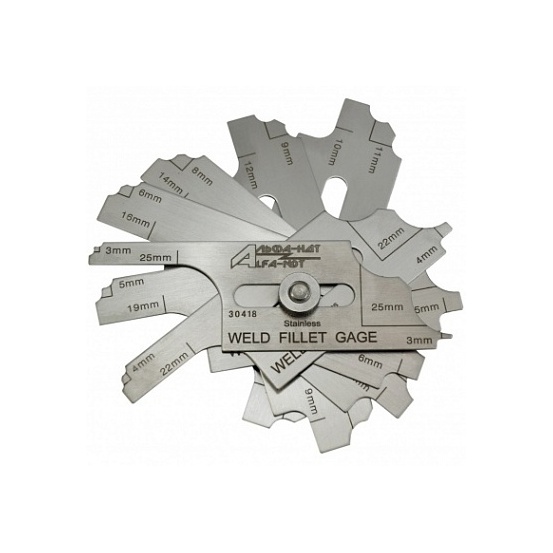

Измеритель геометрических параметров катетов угловых швов WG5 АЛЬФА-НДТ, является аналогом отечественных катетомеров УШС-2 и КМС-3-16 , зарубежного — измеритель MG-11

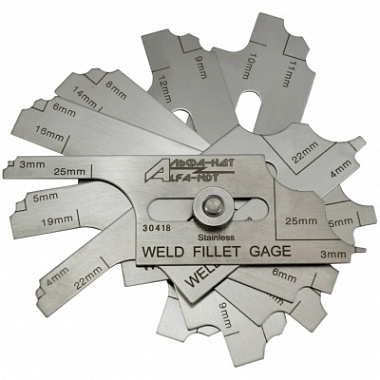

Общий вид и инструкция по эксплуатации шаблона контроля катетов WG5

Каждая из пластин-лепестков имеет точно выполненные выточки определенного катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва.

Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным.

1. - Объекты котлонадзора;

2. - Системы газоснабжения (газораспределения);

3. - Подъемные сооружения;

4. - Объекты горнорудной промышленности;

5. - Объекты угольной промышленности;

6. - Оборудование нефтяной и газовой промышленности;

7. - Оборудование металлургической промышленности;

8. - Оборудование взрывопожароопасных и химически опасных производств;

9. - Объекты железнодорожного транспорта;

10. - Объекты хранения и переработки зерна;

11. - Здания и сооружения (строительные объекты).
