Измеритель геометрических параметров катетов угловых швов MG-11

Наличие по запросу

3965руб.

Оформить заказ в 1 клик

Технические и метрологические характеристики измерителя MG-11

Кол-во шаблонов, шт.: 7;
Материал: нержавеющая сталь;
Масса, не более: 125 г;
Габаритные размеры (ДхШхВ), мм: 102x32x13.

Контроль швов с катетами		Погрешность измерения
мм	дюйм	дюйм	мм
3,2x3.2	1/8x1/8	±1/64	±0.2
4,8x4.8	3/16x3/16
6,4x6.4	1/4x1/4
7,9x7.9	5/16x5/16
9,5x9.5	3/8x3/8
11,1x11,1	7/16x7/16
12,7x12,7	1/2x1/2
15,9x15,9	5/8x5/8
19,1x19,1	3/4x3/4
22,2x22,2	7/8x7/8
25,4x25,4	1x1

Описание

Шаблон для измерения катета сварного шва MG-11

Измеритель MG-11 изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия". и предназначен для визуального и измерительного контроля катетов и формы угловых швов в диапазоне 1/8´´- 1´´ (3,2 мм - 25,4 мм) в тавровых, нахлёсточных и угловых соединениях, а также для измерения выпуклости и вогнутости сварного шва.

Шаблон катетов швов MG-11 является импортным аналогом отечественного универсального шаблона сварщика УШС-2 с более широким диапазоном контроля катетов и возможностью определения выпуклости и вогнутости швов. Второй аналог измерителя — шаблон сварщика WG-5 , позволяющий контролировать катеты с целыми значениями мм.

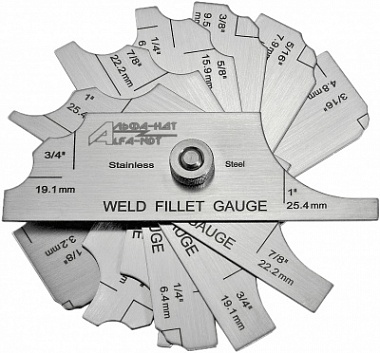

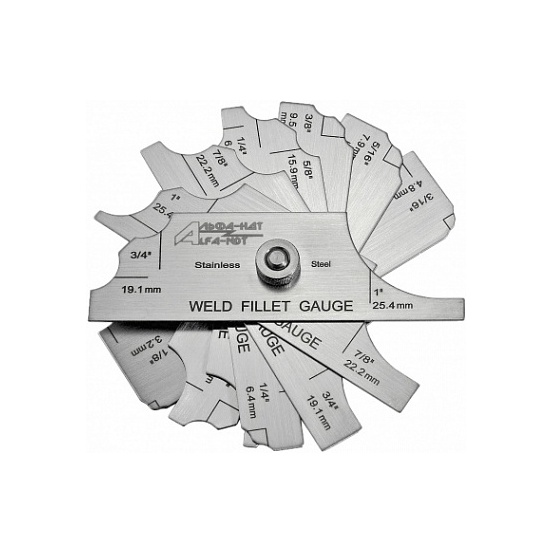

Общий вид измерителя MG-11:

Измеритель геометрических параметров катетов угловых швов MG-11 состоит из 7-ми лепестков. Каждый из лепестков имеет точно выполненные выточки определенного катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва.

Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным.
