Цифровой шаблон Ушерова-Маршака (WG3)

Наличие по запросу

4270руб.

Оформить заказ в 1 клик

Технические характеристики цифрового шаблона Ушерова-Маршака:

Параметр	Диапазон измерения	Цена деления шкалы	Погрешность измерения
Угол разделки кромок, град.	60; 70; 80; 90	—	±2,50
Выпуклость стыкового шва и его корня, мм	0-10,0	0,01	±0,05
Вогнутость стыкового шва и его корня, мм	0-20,0	0,01	±0,05
Фактическая толщина углового шва, мм	0-20,0	0,01	±0,05

Справочные размеры (ДхШхВ), мм: 106х60х14;
Масса, не более: 90 г;
Тип элемента питания: LR44 (1 шт.);
Материал: Основание - нержавеющая сталь; рамка с дисплеем – пластик.

Описание

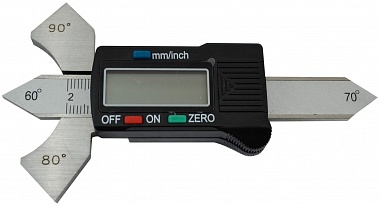

Цифровой Шаблон Ушерова-Маршака (WG3) АЛЬФА-НДТ

Универсальный шаблон сварщика, второе название которого, Цифровой шаблон конструкции В.Э. Ушерова-Маршака, изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия" и предназначен для проведения визуального и измерительного контроля.

Цифровой шаблон Ушерова-Маршака позволяет измерять такие параметры как:

Угла скоса разделки кромки;
Фактическая толщина углового шва;
Высоты валика усиления и выпуклости корня шва стыкового сварного соединения.

Цифровой измеритель геометрических параметров сварных швов WG3 АЛЬФА-НДТ предназначен для проведения контроля качества сварных швов в котлах, мостах, химических аппаратах, машинах, в кораблестроении и сосудах высокого давления и широко нашли свое применение в областях как:

- Объекты котлонадзора;

- Системы газоснабжения (газораспределения);

- Подъемные сооружения;

- Объекты горнорудной промышленности;

- Объекты угольной промышленности;

- Оборудование нефтяной и газовой промышленности;

- Оборудование металлургической промышленности;

- Оборудование взрывопожароопасных и химически опасных производств;

- Объекты железнодорожного транспорта;

- Объекты хранения и переработки зерна;

- Здания и сооружения (строительные объекты).

Особенности:

Переносной;
Компактный;
Легок в эксплуатации;
Изготовлен из нержавеющей стали;
Широкий диапазон применения.
