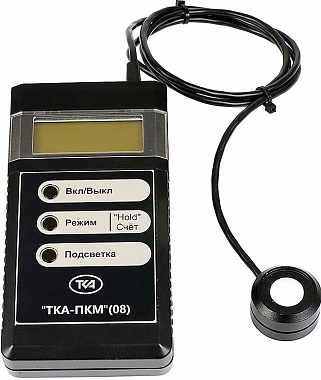

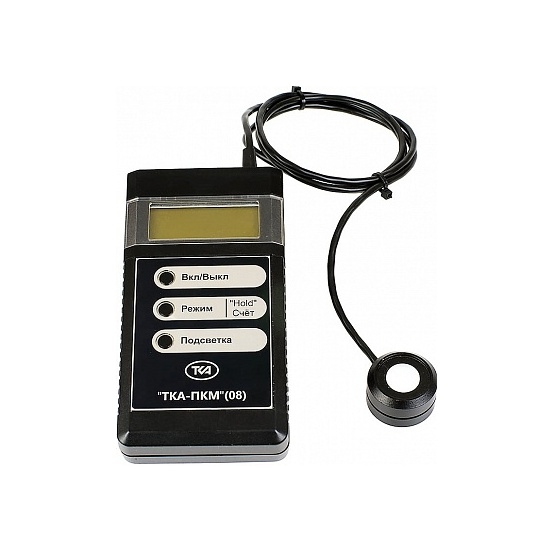

Люксметр + Пульсметр "ТКА-ПКМ"(08) с поверкой

Наличие по запросу

Цена по запросу

Оформить заказ

Основные технические характеристики

Диапазон измерений освещённости	10 ÷ 200 000 лк
Основная относительная погрешность измерений освещённости (не более)	± 8,0 %
Диапазон измерений коэффициента пульсации освещённости	1 ÷ 100 %
Основная относительная погрешность измерений коэффициента пульсации освещённости	± 10,0 %
Пределы допускаемой относительной погрешности, вызванной нелинейностью чувствительности прибора (не более)	± 3,0 %
Пределы допускаемой относительной погрешности, вызванной отклонением относительной спектральной чувствительности от относительной спектральной световой эффективности (не более)	± 5,0 %
Пределы допускаемой относительной погрешности, вызванной отклонением градуировки (не более)	± 3,0 %
Пределы допускаемой дополнительной относительной погрешности, вызванной пространственной характеристикой фотометрической головки люксметра (не более)	± 5,0 %
Пределы допускаемой дополнительной относительной погрешности измерения, вызванной изменением температуры окружающего воздуха на каждые 10 °С в диапазоне от 0 до +50 °С (не более)	± 3,0 %

Конструкция

В измерительной головке установлен первичный преобразователь излучения – полупроводниковый кремниевый фотодиод с системой светофильтров, формирующих спектральную чувствительность, соответствует относительной световой спектральной эффективности V(λ).

Показания коэффициента пульсации индицируются в процентах, при этом прибор определяет максимальное, минимальное и среднее значение освещённости пульсирующего излучения и рассчитывает значение коэффициента пульсации освещённости по формуле [1]. В приборе реализован интегральный метод расчета среднего значения освещённости (сумма всех отсчетов сигнала делится на их количество за время измерения). Расчёт показаний на экран прибора проводится раз в секунду, при этом оцифровка сигнала с фотодатчика производится на частоте 3 кГц, тактовая частота процессора 4 МГц, перед 12-разрядным АЦП стоит активный ФНЧ на 1000 Гц, для подавления "отражений" при оцифровке реализован цифровой фильтр.

Условия эксплуатации прибора

Температура окружающего воздуха	от 0 до +50 °С
Относительная влажность воздуха при температуре окружающего воздуха 25°С	до 98 %
Атмосферное давление	80 ÷ 110 кПа

Габаритные размеры прибора

Измерительного блока	160 х 85 х 30 мм
Фотометрической головки	∅ 36 х 21 мм

Масса прибора (не более)	0,5 кг
Элемент питания - типоразмер батареи «Крона»	9 В

Описание

№ 24248-09 в Госреестре средств измерений РФ
Лидер по продажам.
(KZ.02.03.06479-2015/24248-09 в Госреестре СИ Казахстана)
(№ 02.2662-15 в Госреестре СИ Республики Узбекистан)
(РБ 03 09 2660 15 в Госреестре СИ Республики Беларусь)
(№ 24248-09 в Госреестре СИ Украины)
(№ 38006 СИ военного назначения)
Цена включает поверку

Назначение прибора

Прибор предназначен для измерения коэффициента пульсации освещенности, создаваемой различными произвольно пространственно расположенными источниками, и освещённости в видимой области спектра (380 ÷ 760) нм.

Почему производители светодиодных ламп не указывают такую характеристику как коэффициент пульсаций освещённости?
Станете ли вы применять дома лампы с большим коэффициентом пульсаций освещённости?

Нормативные документы

СанПиН 2.2.2/2.4.1340-03 Гигиенические требования к персональным электронно-вычислительным машинам и организации работы.
СанПиН 2.2.1/2.1.1.2585-10 Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий.
СНиП 23-05-95 (СП 52.13330.2011) Актуализированная редакция. Естественное и искусственное освещение.
ГОСТ Р 54944-2012 Здания и сооружения. Методы измерения освещённости.
ГОСТ Р 54945-2012 Здания и сооружения. Методы измерения коэффициента пульсации освещённости.

Область применения прибора

Санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.

Существенные преимущества перед аналогами

Прибор имеет автоматическую смену диапазонов, реализована функция HOLD, пониженное энергопотребление, графический индикатор с подсветкой. Возможность вырезания естественного фона освещения (см. ниже). В приборе реализована уникальная возможность определения значений освещённости в режиме реального времени и вычислению точных значений коэффициента пульсации освещённости по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612397.

В ГОСТ Р 54945-2012 сформулированы требования к условиям проведения измерения, и методика расчета коэффициента пульсации освещенности. В новом документе приведен перечень рекомендованных люксметров-пульсметров для проведения измерений пульсаций освещенности. Удовлетворить требованиям нового ГОСТ Р 54945-2012 и войти в этот список смогли лишь несколько приборов, среди которых рекомендованы к применению люксметры-пульсметры "ТКА-ПКМ"(08).

Прибор ТКА-ПКМ(08) может быть подключен по полудуплексному синхронному последовательному интерфейсу ( USB — виртуальный СОМ-порт ) к компьютеру или иному контроллеру. Прибор передает информацию в последовательный порт в текстовом формате с использованием OEM 866 кодировки, при стандартных настройках порта (9600 бит/с, 8 бит, нет четности,1 стоповый бит).
Для приема данных можно использовать любую терминальную программу под Windows (HyperTerminal, terminal v.1.9b ,Putty); для приема данных на Android необходимо наличие USB-hosta, подключение USB HARDWARE и программу терминал типа TermUSB с поддержкой FT232RL.
Кабель USB A-B в стандартную комплектацию не входит.

Окно в Windows Работа на Android

По дополнительному заказу, в комплект поставки ТКА-ПКМ(08) может входить кабель связи USB A-B и диск с программным обеспечением под Windows ( МиниТерминалка ).

Окно SPTerminal от НТП "ТКА" Диск мини-СD R80

Простой формат сброса данных и CDC – устройство позволяет использовать любую терминальную программу на различных операционных системах.

Почему стоит приобрести прибор ТКА-ПКМ?

Устройство сочетает в себе люксметр, который выполняет функцию вычисления уровня освещенности, и пульсметр, необходимый для установления коэффициента пульсации освещённости.
Прямые измерения не требуют методики проведения измерений и проводятся по эксплуатационной документации на применяемое средство измерений.
Удобный корпус и интуитивно понятный интерфейс.
Возможность вырезания естественного фона освещения.
Возможность подключения к компьютеру для передачи данных.
Цена на фотометр сравнительно невысока, что в полной мере соотносится с отличным качеством.

Если вам нужен качественный прибор, который выдает максимально точные значения измерений, то фотометр, цена которого включает в себя также поверку – то, что вам нужно. Купить фотометры на нашем сайте – не только выгодно, но и быстро, а заказать можно как один прибор для частных измерений, так и партию устройств для промышленных целей.

Расчет цилиндрической косинусной насадки люксметра (Результаты исследований показали, что использование стекла МС-13 толщиной более 2,5 мм и высотой выступающей части над корпусом равной 1,5 мм обеспечивают формирование пространственной характеристики с погрешностью не более 5%. Этого вполне достаточно для применения подобной конструкции в рабочих средствах измерения). (*.pdf)

Возможность вырезания естественного фона освещения

Наличие функции первоначального затемнения датчика позволяет при выключенном искусственном освещении в обследуемой точке измерить освещённость, обусловленную наличием естественного освещения. Для этого достаточно после включения питания поместить фотоголовку в обследуемую точку и по запросу "Затемните датчик и нажмите Пауза", не затемняя датчик, запустить процесс обнуления канала. При дальнейшем измерении прибор будет вычитать из значения общей освещённости в этой же точке начально измеренный уровень естественной освещённости: Е_иск = Е - Е _ест.Высокая стабильность во времени темновых характеристик используемого фотодатчика и заводская коррекция начального темнового уровня канала при нормальных условиях градуировки позволяет оценить границы основной относительной погрешности результата измерений, выполненных таким способом, при условии незначительности вклада случайной составляющей, как θ = 1,1√2 θ_пр , где θ_пр – относительная погрешность прибора, ( θ = 12,5%, при θ_пр = 8% ), при доверительной вероятности P = 0,95.
При этом необходимо учитывать, что пока будут выполняться оба этапа измерения, уровень естественной освещённости должен оставаться постоянным, т.е. в условиях максимальной стабильной световой обстановки:

плотная облачность;
отсутствие движения людей и объектов в районе точки измерения;
минимальное время между этапами измерения.

Измерение освещённости, которую создает источник излучения, а также вычисление коэффициента пульсации – это параметры, которые определяются не только в ходе проверки освещения на рабочих местах, в общественных заведениях, производственных хранилищах и цехах, но и в домашних условиях. Для этого нужен специальный прибор: «ТКА-ПКМ»(08) – это устройство, которое определяет оба этих параметра. Такие приборы называются фотометрами, и их функции затрагивают область излучений различного рода. Купить люксметр, который будет не только высокоточным, но и качественным и приемлемым по стоимости, можно на нашем сайте.

Сертификат ''ТКА-ПКМ'' (*.jpg)
Описание типа ''ТКА-ПКМ'' (*.rar)
Методика поверки ''ТКА-ПКМ'' (*.zip)
Руководство по эксплуатации ''ТКА-ПКМ''(08) (*.pdf)
Установка USB драйвера (*.pdf)
МиниТерминалка SPTerminal (*.exe)
