Наименование характеристики

Значение характеристики

Диапазон измерений измерительной линейной шкалы, мм

от 0 до 15

Цена деления измерительной линейной шкалы, мм

0,1

Линейное поле зрения, не менее, мм

20

Пределы допускаемой абсолютной погрешности измерений измерительной линейной шкалы, мм

±0,02

Диапазон измерений измерительной угловой шкалы, …°

от 0 до 90

Цена деления измерительной угловой шкалы, …°:

5

Пределы допускаемой абсолютной погрешности измерений измерительной угловой шкалы, …°

±0,1

Пределы допускаемой абсолютной погрешности измерений углов измерительной угловой шкалы, …°

от 0,3 до 2,5

Диапазон измерений стороны квадрата измерительной квадратной шкалы¹⁾, мм

±0,02

Диапазон измерений диаметра окружности измерительной круглой шкалы²⁾, мм

от 0,1 до 3,0

Пределы допускаемой абсолютной погрешности измерений стороны квадрата измерительной квадратной шкалы, мм

±0,02

Диапазон измерений радиусов измерительной радиусной шкалы³⁾, мм

от 0 до 10

Цена деления измерительной радиусной шкалы, мм

0,5

Пределы допускаемой абсолютной погрешности измерений радиусов измерительной радиусной шкалы, мм

±0,02

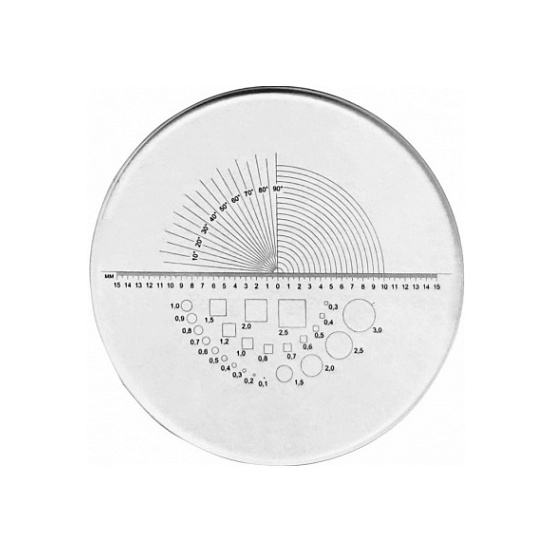

¹⁾Действительные значения стороны квадрата нанесены на линзе рядом с каждым квадратом измерительной квадратной шкалой;

²⁾Действительные значения диаметра окружности нанесены на линзе рядом с каждой окружностью измерительной круглой шкалы;

³⁾Действительные значения радиусов нанесены в местах пересечения дуг радиусной измерительной шкалы с линейной измерительной шкалой
