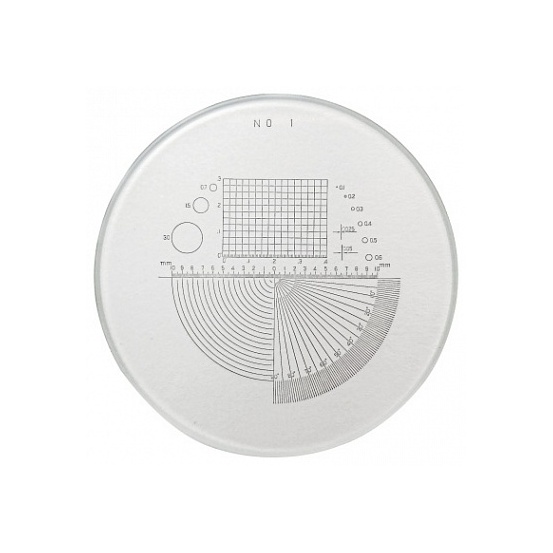

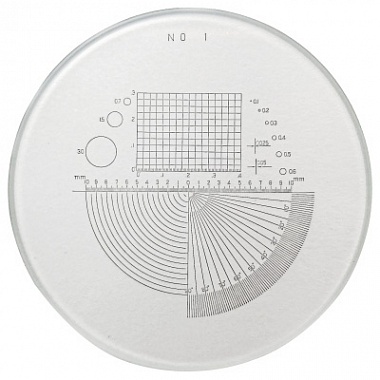

Линза измерительная к лупе ЛИ-3-10x (Тип 1) АЛЬФА-НДТ
Особенностью лупы ЛИ-3-10х компании АЛЬФА-НДТ является возможность установки сменных линз с различными измерительными шкалами для решения всевозможных задач из областей, в которых необходимы высокая точность измерений.Линза измерительная типа 1 в сочетании с лупой ЛИ-3-10х предназначена для линейных измерений на плоскости, а также для визуального контроля дефектов на поверхностях различных изделий. Соответствует требованиям ГОСТ 25706-83.
При заказе лупы с линзой измерительная линза поставляется с отметкой о первичной калибровке в паспорте лупы (Конфигурация 2).
Рекомендуемый интервал для повторной калибровки - 12 месяцев.
Метрологические характеристики лупы с конфигурацией линзы 2
Наименование характеристики | Значение характеристики |
Диапазон измерений измерительной линейной шкалы, мм | от 0 до 10 |
Цена деления измерительной линейной шкалы в зависимости от диапазона измерений, мм | 0,1 |
Пределы допускаемой абсолютной погрешности измерений измерительной линейной шкалы, мм | ±0,02 |
Диапазон измерений углов измерительной угловой шкалы, …° | от 0 до 90 |
Цена деления измерительной угловой шкалы, …°: | 1 |
Пределы допускаемой абсолютной погрешности измерений углов измерительной угловой шкалы, …° | ±0,1 |
Диапазон измерений стороны квадрата измерительной квадратной шкалы1), мм | от 0,3 до 2,5 |
Пределы допускаемой абсолютной погрешности измерений стороны квадрата измерительной квадратной шкалы, мм | ±0,02 |
Диапазон измерений диаметра окружности измерительной круглой шкалы2), мм | от 0,1 до 3,0 |
Пределы допускаемой абсолютной погрешности измерений диаметра окружности измерительной круглой шкалы, мм | ±0,02 |
Диапазон измерений радиусов измерительной радиусной шкалы3), мм | от 0 до 10 |
Цена деления измерительной радиусной шкалы, мм | 0,5 |
Пределы допускаемой абсолютной погрешности измерений радиусов измерительной радиусной шкалы, мм | ±0,02 |
1)Действительные значения стороны квадрата нанесены на линзе рядом с каждым квадратом измерительной квадратной шкалой; 2)Действительные значения диаметра окружности нанесены на линзе рядом с каждой окружностью измерительной круглой шкалы; 3)Действительные значения радиусов нанесены в местах пересечения дуг радиусной измерительной шкалы с линейной измерительной шкалой | |
