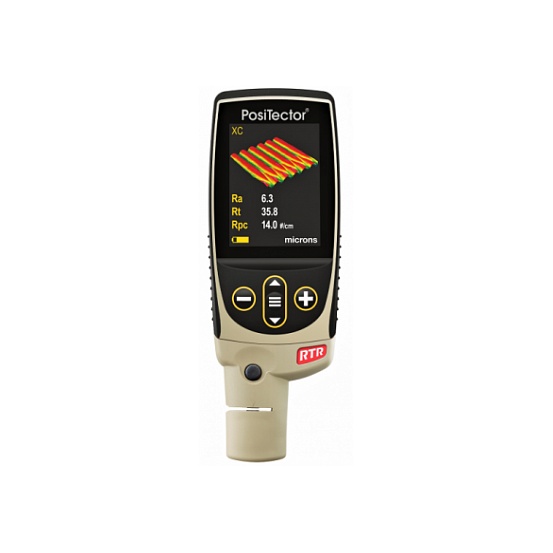

Профилометр на ленте Testex методом реплик 3D

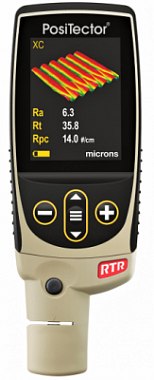

Измеритель профиля/Цифровой пружинный микрометр PosiTector RTR 3D измеряет и записывает параметры профиля поверхности с помощью ленты Testex Press-O-Film ™. Измеритель профиля PosiTector RTR 3D предназначен для определения шероховатости поверхности по отпечатку на лентах Testex.Лента Testex обеспечивает простой способ получения представления о поверхности для дальнейшего анализа. Это двухслойная пластиковая лента, состоящая из вспененного слоя толщиной 50,8 мкм и несжимаемой полиэфирной пленки, которая является подложкой. Лента вспененным слоем вдавливается в поверхность после её обработки, и получается слепок с неровностями профиля исследуемой поверхности.
- Создайте отпечаток на поверхности ленты и вставьте в прибор. 3D изображение и 2D / 3D параметры профиля отображаются в считанные секунды!
- Определение общих параметров профиля: Ra, Rq, Rz, Rp, Rv, Rt, Rpc (2D) и Sa, Sq, Sz, Sp, Sv и Spd (3D)
- Идеально подходит для полевого или лабораторного использования; плоские, изогнутые или неровные поверхности
- Загрузите файлы изображений 3D.SDF для анализа в прилагаемом программном обеспечении PosiSoft или стороннее программное обеспечение для дальнейшего анализа.
- Соответствует ASME B46, ASTM D4417, ISO 8503-5, NACE SP287, SSPC-PA 17, SSPC-SP5, SP6, SP10, SP11-87T и другим
PosiTector RTR 3D использует алгоритм расчета профиля поверхности в зависимости отражения света от ленты. Цветное изображение быстро генерируется и отображается в на экране PosiTector и может быть экспортировано в отчеты. Доступно только для блоков Advanced.
БЕСПЛАТНОЕ программное обеспечение PosiSoft Desktop предоставляет простой и удобный интерфейс для импорта и анализа файлов.sdf высокого разрешения, созданных PosiTector RTR 3D. В PosiSoft Desktop можно анализировать трассировку из трехмерного графика, изменять параметры фильтрации и просматривать 2D и 3D параметры. Если требуется более подробный анализ, DeFelsko рекомендует OmniSurf и OmniSurf 3D, произведенные Digital Metrology.
