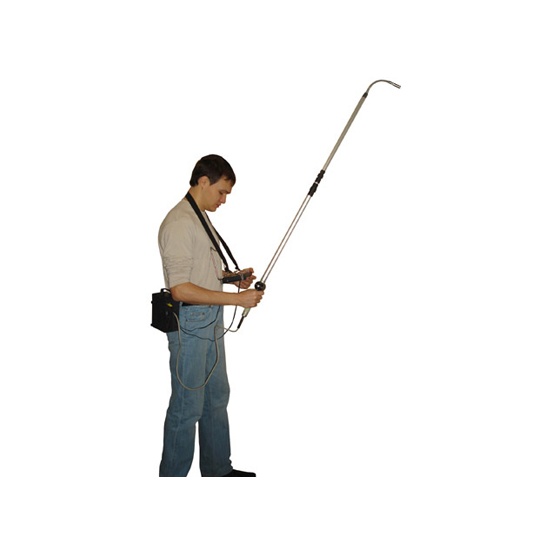

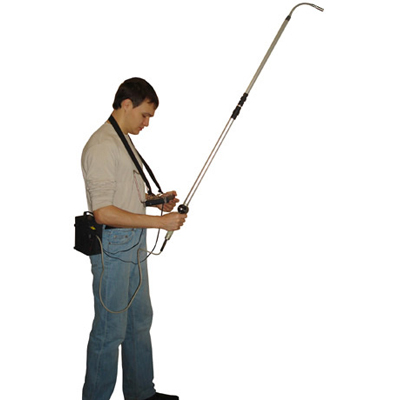

Эндоскоп «Стрела» – мобильный телевизионный прибор дистанционного визуального контроля с автономным питанием
Представляет собой корпусную механическую конструкцию, состоящую из рукоятки и жесткого телескопического зонда с изгибаемым концом.
Предназначен для диагностики больших объёмов и скрытых узлов сложных технических объектов при прямолинейном доступе, но не более 2 м от руки оператора; для оперативного осмотра строительных конструкций, вентиляционных шахт, воздуховодов, сооружений, помещений, транспортных средств, контейнеров и содержимого закрытых емкостей, а также других предметов при отсутствии внешнего освещения с целью контроля состояния поверхностей, целостности деталей и механизмов, а также наличия инородных или опасных предметов.

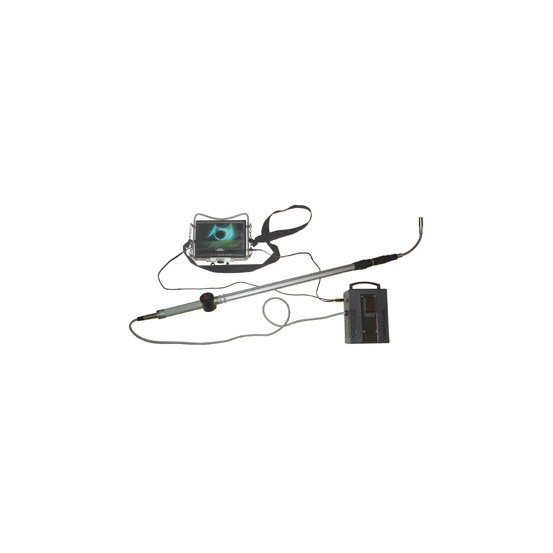

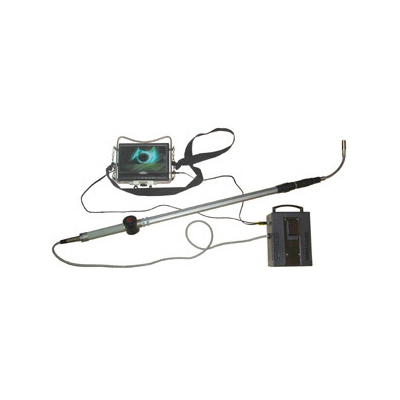

Видеомонитор (с записью изображения) помещен в держатель, снабженный нашейным ремнем и поворотным упором. Складная конструкция упора позволяет минимизировать размеры блока видеомонитора при хранении и транспортировке, а также устанавливать положение видеомонитора, удобное для оператора, при проведении осмотра.
Раздельное исполнение эндоскопа и блока видеомонитора позволяет оператору одновременно производить осмотр объекта, перемещая эндоскоп в пространстве, и наблюдать изображение на неподвижном относительно оператора мониторе.
Жесткий зонд эндоскопа телескопический и состоит из трех звеньев с фиксаторами. Изменение длины зонда осуществляется посредством раздвижения/складывания звеньев и их фиксации в выбранном положении, что обеспечивает удобство оператору при манипуляциях с эндоскопом
Изгибаемый конец зонда эндоскопа выполнен в виде патрубка с памятью формы изгиба. На его конце установлена миниатюрная ТВ-камера.
Изгиб конца зонда эндоскопа осуществляется путём предварительного регулирования угла наклона (± 180º)
ТВ-камеры и настройки резкости изображения перед началом работы с эндоскопом.
Технические характеристики:
|
Рабочая часть
|
металлическая телескопическая, состоящая из трех звеньев |
|
Длина рабочей части
|
от 70 см в сложенном виде до 175 см в разложенном виде |
|
Конец рабочей части (изгибаемый конец)
|
патрубок с памятью формы изгиба длиной 150 мм |
|
Изгиб конца гибкой рабочей части
|
± 180° неуправляемый изгиб в любой плоскости (возможность предварительного регулирования угла наклона миниатюрной телевизионной камеры и резкости изображения перед началом работы с эндоскопом)
|
| Питание эндоскопа | Блок питания на основе батареи Кедр-7: 12 В, 7,2 Ач |
|
Масса эндоскопа (брутто), в т. ч.: – эндоскоп – аккумуляторный блок питания – зарядное устройство – укладочный ящик – телевизионная аппаратура |
12,1 кг |
| Длина эндоскопа: в сложенном виде (без видеокамеры и аккумуляторной батареи) в раздвинутом виде (с видеокамерой) |
930 мм 1950 мм |
|
Видеокамера |
общая характеристика |
аналоговая, миниатюрная, CMOS, совмещена с осветителем на основе восьми сверхъярких светодиодов |
|
диаметр/длина корпуса |
27/60 мм |
|
|
крепление |
разъем типа РС7 на изгибаемом конце рабочей части |
|
|
разрешение видеокамеры |
не менее 380 ТВЛ |
|
|
угол обзора объектива |
50° |
|
|
способ визуального осмотра |
прямой |
|
|
глубина поля зрения при собственном освещении |
до 50 см |
|
|
диапазон расстояний до объекта, при которых обеспечивается резкое изображение (при собственном освещении) |
от 1 до 200 см (резкость устанавливается регулировкой объектива) |
|
|
фокусировка камеры |
предварительное регулирование резкости изображения перед началом работы с эндоскопом |
|
|
передача изображения |
на экран видеомонитора |
|
Видеомонитор |
тип дисплея |
цветной TFT жидкокристаллический (ЖК) экран диагональю 7 дюймов |
|
системы цветности |
SECAM; PAL; NTSC |
|
|
разъемы |
внешняя антенна, наушники, внешний источник питания (12 В), аудио/видео вход, аудио/видео выход |
|
|
питание |
адаптер сети переменного тока 220/12 В; аккумулятор |
|
|
потребляемая мощность |
менее 6 Вт |
|
|
выходная мощность |
0,5 Вт (максимум) |
Базовая комплектация:
1 Телескопический видеоэндоскоп Стрела
Модель СМТ-175-С27-ТВ – 1шт.
2 Внешний аккумуляторный блок питания – 1шт.
3 Зарядное устройство ANSMANN ALCS 2-24A – 1шт.
4.1 Видеомонитор с упором и нашейным ремнем – 1шт.
4.2 Комплект кабелей – 1шт.
5. Кейс укладочный пластиковый – 1шт
6 Паспорт, техническое описание и инструкция по эксплуатации эндоскопа Стрела – 1шт.
