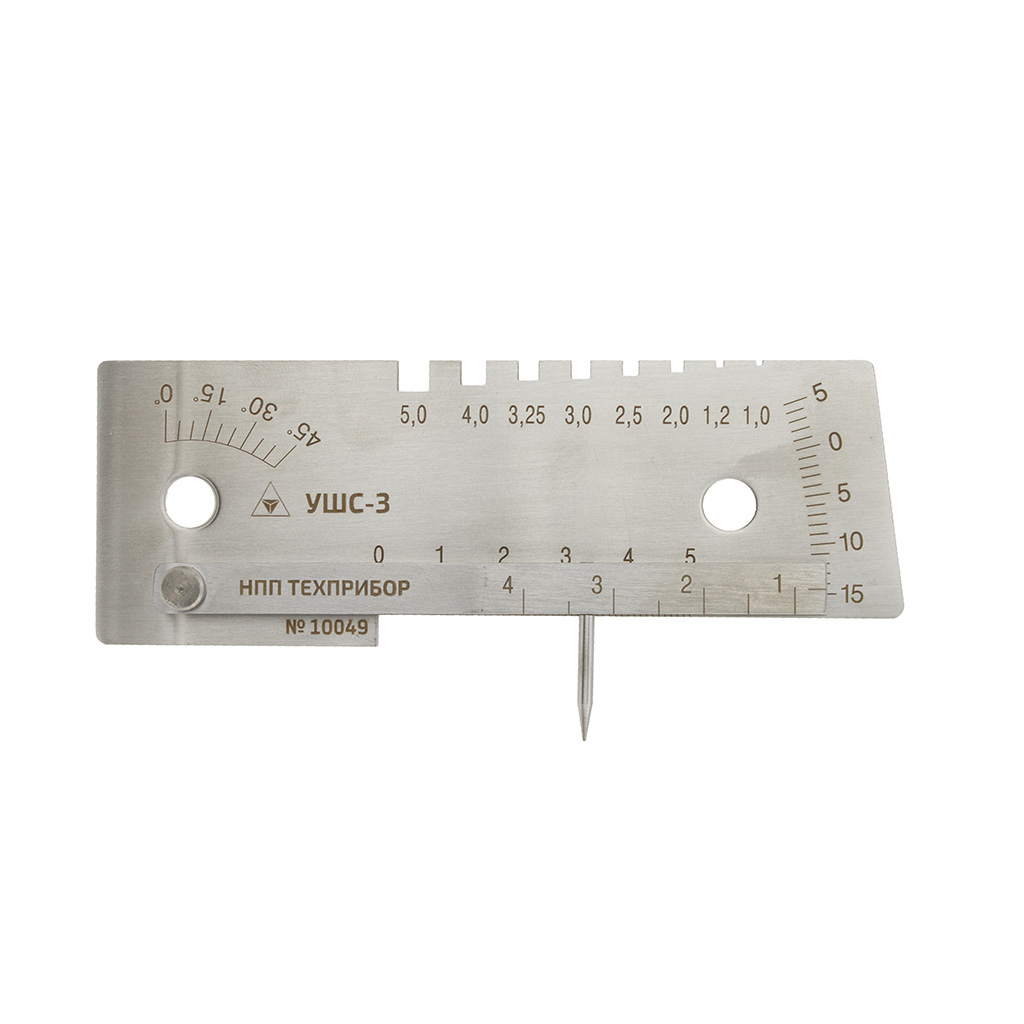

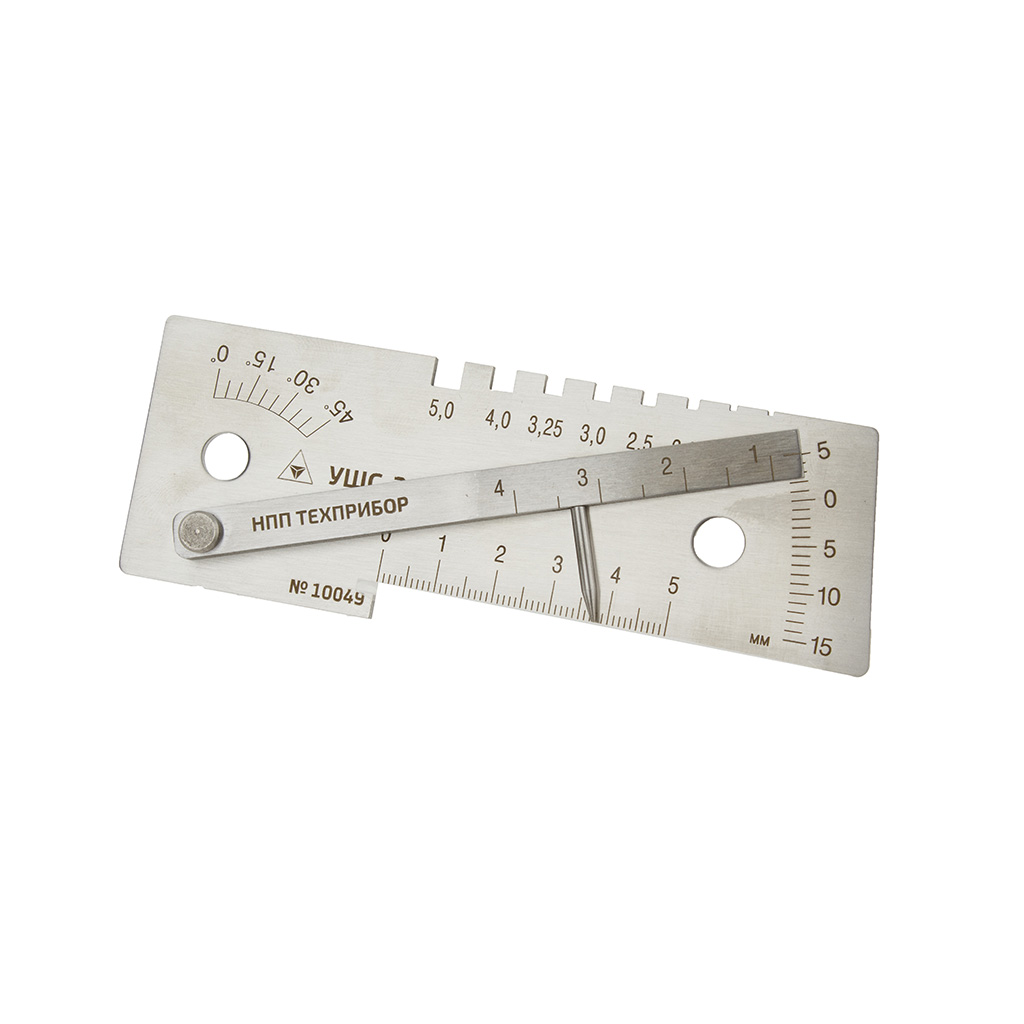

Универсальный шаблон сварщика УШС-3

Наличие по запросу

1800руб.

Оформить заказ

Диапазон измерения глубины дефектов (вмятин, забоин) , глубины разделки шва до корневого слоя, превышения кромок (шкала Г), мм:

Диапазон измерения высоты усиления шва (шкала Г), мм:

Диапазон измерения величины притупления и ширины шва (шкала Е), мм:

Диапазон измерения величины зазора (шкала И), мм:

Диапазон измерения углов скоса кромок (шкала Д), мм:

Номинальные значения измерения диаметров электродов (шкала Ж), мм:

Цена деления шкала Г и Е, мм шкала И, мм шкала Д, град:

Предел допускаемых отклонений шкал при контроле - высота усиления шва (шкала Г), мм - величины зазора, (шкала И) мм - величины притупления и ширины шва (шкала Е), мм - углов скоса кромок, (шкала Д), мм:

Отклонение от номинального значения расстояния между любым штрихом и началом шкалы Е (начало шкалы должно совпадать с плоскостью Л), мм:

Предел допускаемых отклонений ширины пазов Ж: - для пазов до 3мм, мм - для пазов 3мм и 3.25мм, мм - для пазов свыше 3.25мм, мм:

Габаритные размеры, мм:

Масса шаблона, кг не более:

Средняя наработка на отказ, циклов не менее:

Средний срок службы, лет:

Пределы измерения, мм (дюйм):

Наименование характеристики:

Цена деления нониуса, мм (дюйм):

Погрешность измерений, мм (дюйм):

НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ	ЗНАЧЕНИЕ
Диапазон измерения глубины дефектов (вмятин, забоин) , глубины разделки шва до корневого слоя, превышения кромок (шкала Г), мм	0 – 15
Диапазон измерения высоты усиления шва (шкала Г), мм	0 – 5
Диапазон измерения величины притупления и ширины шва (шкала Е), мм	0 – 50
Диапазон измерения величины зазора (шкала И), мм	0.5 – 4
Диапазон измерения углов скоса кромок (шкала Д), мм	0° - 45°
Номинальные значения измерения диаметров электродов (шкала Ж), мм	1; 1.2; 2; 2.5; 3; 3.25; 4; 5
Цена деления шкала Г и Е, мм шкала И, мм шкала Д, град	1.0 0.5 5°
Предел допускаемых отклонений шкал при контроле - высота усиления шва (шкала Г), мм - величины зазора, (шкала И) мм - величины притупления и ширины шва (шкала Е), мм - углов скоса кромок, (шкала Д), мм	± 0.5 ± 0.25 ± 0.5 ± 2.5°
Отклонение от номинального значения расстояния между любым штрихом и началом шкалы Е (начало шкалы должно совпадать с плоскостью Л), мм	± 0.5
Предел допускаемых отклонений ширины пазов Ж: - для пазов до 3мм, мм - для пазов 3мм и 3.25мм, мм - для пазов свыше 3.25мм, мм	0…+0.1 0…+0.12 0…+0.3
Габаритные размеры, мм	130х45х15
Масса шаблона, кг не более	0.2
Средняя наработка на отказ, циклов не менее	10 000
Средний срок службы, лет	5

Описание

Прибор, предназначенный для линейно-угловых измерений, шаблон сварщика тип УШС-3, используется для текущего контроля размеров и геометрии элементов разделки под сварной шов, диаметра электродов и размеров элементов сварного шва на промышленных предприятиях и в организациях, производящих сварочные работы. Высокая надежность и точность универсального шаблона сварщика, его длительность эксплуатации обусловлены установленной наработкой на отказ не менее 10 000 условных циклов измерения.

Универсальный шаблон сварщика УШС-3 изготовлен из прочной углеродистой стали. При химическом и термическом воздействии на металл, увеличивается износостойкость его поверхностного слоя и антикоррозийные свойства. Для удобства измерения шкалы прибора имеют высокую четкость, глубокий профиль и нанесены методом лазерной маркировки, что обеспечивает хорошую видимость при эксплуатации шаблона сварщика даже при истирании верхнего слоя на поверхности.

Универсальный шаблон сварщика УШС-3 поставляется с калибровкой.
