- Описание
Назначение
Шаблон необходим, для измерения ширины протяженных элементов и повреждений (трещин, швов, стыков и др.). Используется при контроле технического состояния зданий. Позволяет определить ширину раскрытия трещины, визуально и с достаточно высокой точность, проще и точнее выполнять работы по измерению величины зазоров.
Условия эксплуатации
Измерения производятся методом подбора – прикладывая шаблон, специалист визуально определяет наиболее соответствующий трещине по ширине штрих на шаблоне. Шаблон не рекомендуется прижимать с большим усилием к проверяемой плоскости во избежание потертостей на рабочей плоскости.
Во избежание повреждений не рекомендуется сгибать шаблон, а также хранить вблизи источников тепла и открытого огня.
Условия хранения и транспортировки
Шаблон рекомендуется хранить в сухом хорошо проветриваемом помещении. Транспортирование шаблона допускается всеми видами крытого наземного, морского и воздушного транспорта, при этом измеритель должен быть защищен от влияния атмосферных осадков и теплового воздействия.
*Является аналогом Линейки для расчета ширины трещин в бетоне Elcometer 143

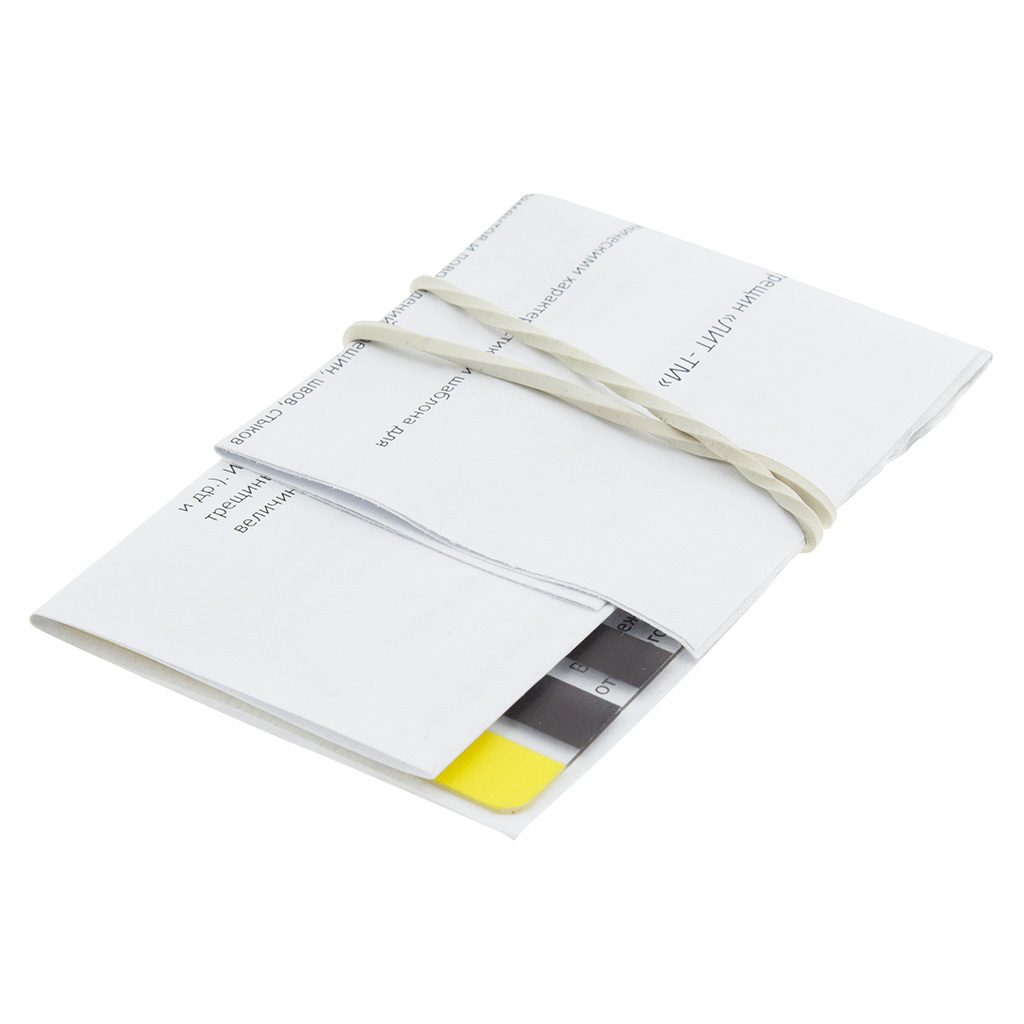

Комплект поставки:
- Шаблон для измерений трещин в бетоне.
- Паспорт.
Технические характеристики:

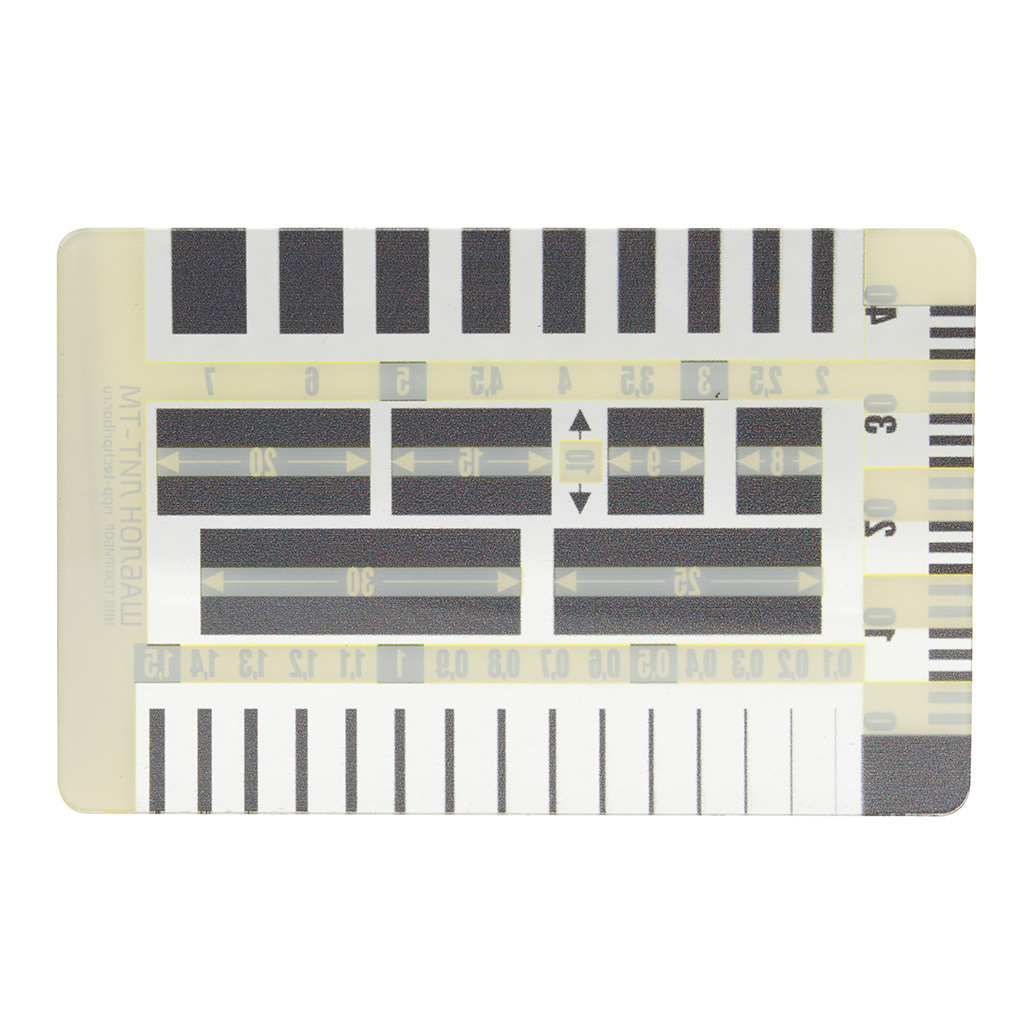

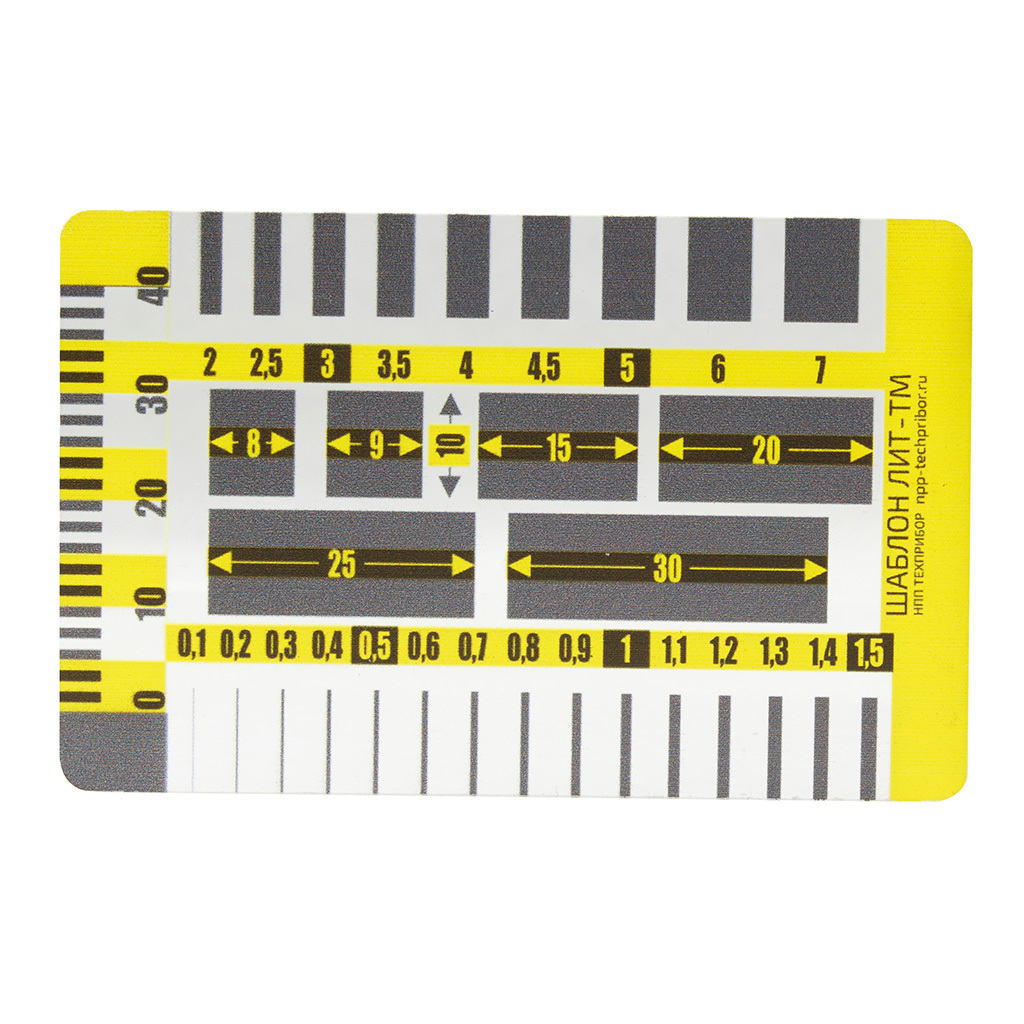

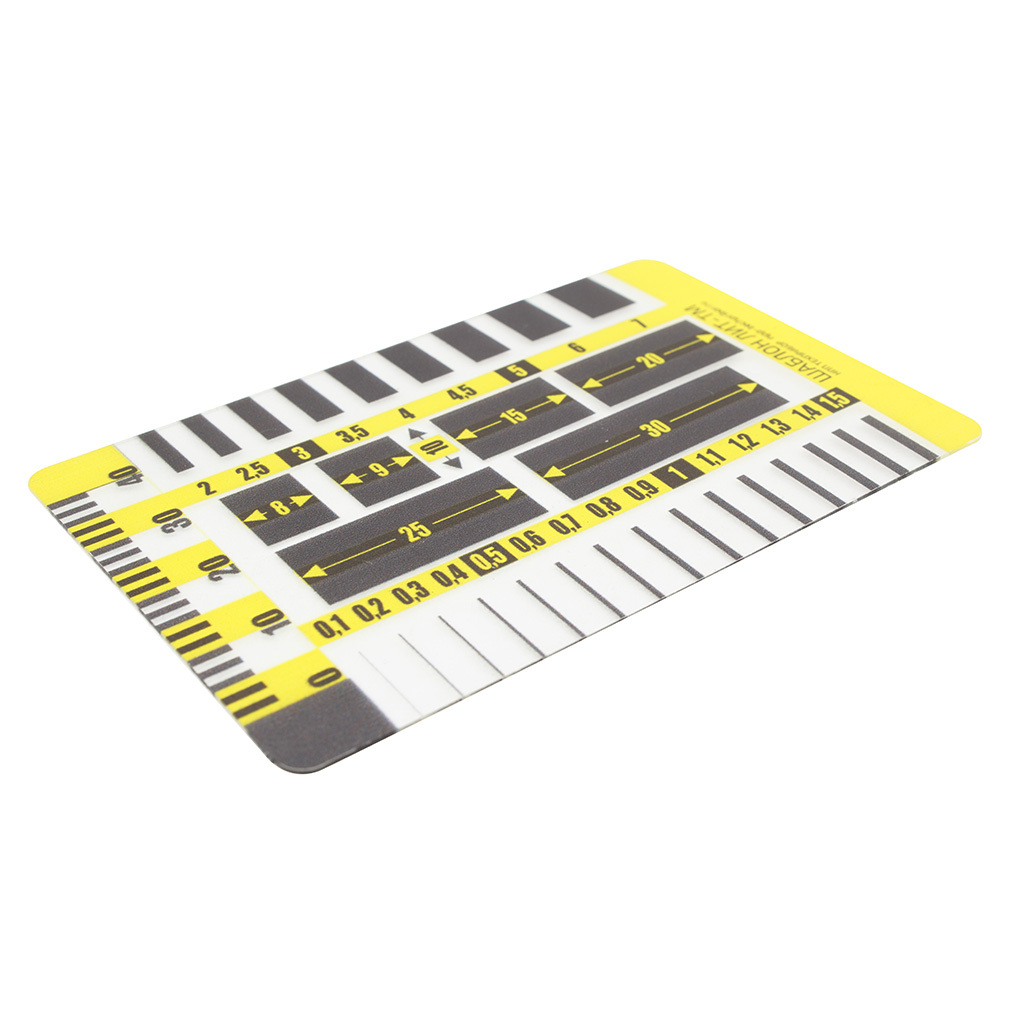

Шаблон выполнен из прозрачного гибкого пластика с габаритными размерами: 85х54х1мм. Имеет 4 сектора для измерения.
Таблица значений
Диапазон контролируемых величин, мм. | Шаг, мм. | Погрешность | |
Общие | 0,1-40 |
|
|
Область 1 | 0,1-1,5 | 0,1 | ± (0,01) |
Область 2 | 2-5 | 0,5 | ± (0,03) |
5-7 | 1 | ± (0,03) | |
Область 3 | 0-40 | 1 | ± (0,03) |
Область 4 | 8-10 | 1 | ± (0,03) |
15-30 | 5 | ± (0,03) | |
