- Описание
Приспособление «СТРУНА» является вспомогательным индикаторным инструментом для облегчения определения отклонений форм профиля поверхности совместно со средствами линейных измерений (линейками, индикаторами, угольниками, штангенинструментом).

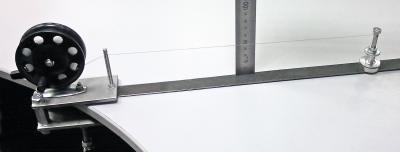

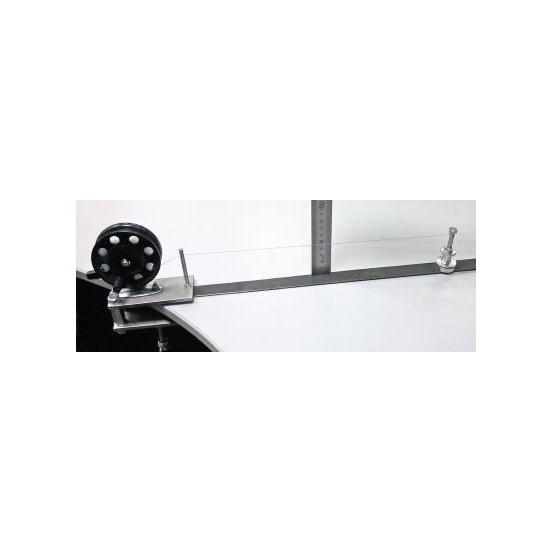

Применение приспособления «СТРУНА» способствует оперативному установлению координат отклонения участка трубопровода от прямолинейности. Приспособление «СТРУНА» представляет собой кронштейн, на котором закреплено устройство размотки синтетической лески диаметром 0,8 мм.
Высота уровня размотки лески установлена на величине 50 ±2,5 мм. Свободный конец лески закреплен на высоте 50 ±2,5 мм на магните.
При визуальном контроле кронштейн крепится на свободный конец трубы.
Лескаразматывается по образующей участка трубы на длину до 15 м и магнитом удерживаетсянад трубой в натянутом состоянии на высоте 50 ±2,5 мм. Отклонение профиля участкатрубы контролируется одним из средств линейных измерений
