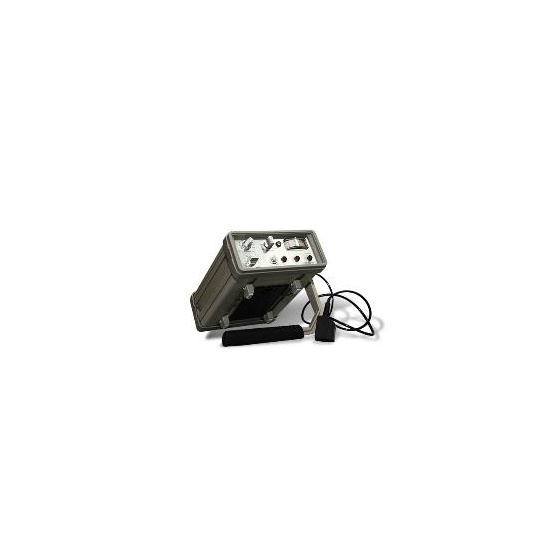

Универсальный вихретоковый дефектоскоп Зонд ВД-96 предназначен для обнаружения трещин, коррозии, несплошностей на поверхности объекта контроля и приповерхностном слое черных и цветных металлов, выявления мест утонения.
Области применения Зонд ВД-96:
- Выявление коррозионных поражений трубопроводов под слоем изоляции;
- Выявление трещин в компрессорном оборудовании, резьбовых соединениях насосов;
- В железнодорожном транспорте — для выявления закалочных трещин после термообработки поверхностей качения ко¬лесных пар;
- Энергетика — контроль корпусного оборудования и трубопроводов на наличие трещин и коррозии. Контроль деталей турбин и труб теплообменников;
- Авиационная техника — выявление коррозионных поражений под обшивкой планера, выявление трещин вокруг заклёпок, на лопатках турбин и т.д.
Особенности Зонд ВД96:
• Высокая чувствительность как к маленьким поверхностным, так и к более крупным подповерхностным трещинам и коррозионным поражениям под слоем немагнитного металла до 7 мм, например, через металлические обшивки;
• Выявление дефектов под слоем любого диэлектрика (лакокрасочного, теплоизоляционного покрытия, герметика и т. д.) толщиной до 10 мм;
• Возможность контроля сварных швов и шероховатых поверхностей, в том числе под слоем различных загрязнений, масел, окалины, ржавчины и т. д. без предварительной подготовки;
• Возможность использования различных типов вихретоковых преобразователей;
• Автоматическая отстройка от мешающих факторов;
• Ступенчатая регулировка чувствительности (усиления).
Особенности принципа действия Зонд ВД96:
Задача равновероятного выявления мелких поверхностных трещин и более грубых трещин под слоем диэлектрика или металла была решена за счет применения принципиально нового универсального ВТП. Принцип его действия заключается в создании двух взаимно уравновешенных систем вторичных электромагнитных полей, воздействующих на систему измерительных катушек.
При взаимодействии с поверхностными точечными дефектами считываются искажения вторичного электромагнитного поля под влиянием деформации контуров вихревого тока, которые затухают на расстоянии Z = (5...10)*h, где h - глубина дефекта. При взаимодействии с длинными поверхностными трещинами или с объемными подповерхностными - происходит смещение контуров вихревых токов, что приводит к нарушению равновесия их электромагнитного взаимодействия с измерительной системой ВТП.
Построенный в соответствии с данным принципом ВТП не реагирует на изменение электромагнитных свойств металла, плавное изменение его толщины и вариацию рабочего зазора. При этом обеспечивается выяв¬ление мелких поверхностных дефектов в полосе сканирования 10 мм при одновременном выявлении подповерхностных дефектов.
Зонд ВД-96 имеет систему амплитудно-фазовой автокомпенсации, которая позволяет отстраиваться от влияния вариации неконтролируемых параметров, например, перекосов универсального ВТП, что необходимо при контроле неровных поверхностей, позволяет также обеспечить селективную чувствительность к заданному типу дефектов, например, не реагировать на риски, царапины и выбоины на поверхности при выявлении подповерхностных дефектов. Система автокомпенсации необходима для установки нуля перед контролем в статическом режиме, когда регистрируемые сигналы не зависят от скорости сканирования.
