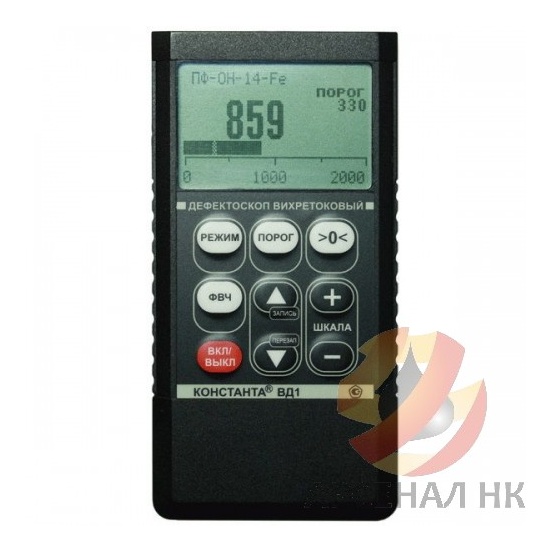

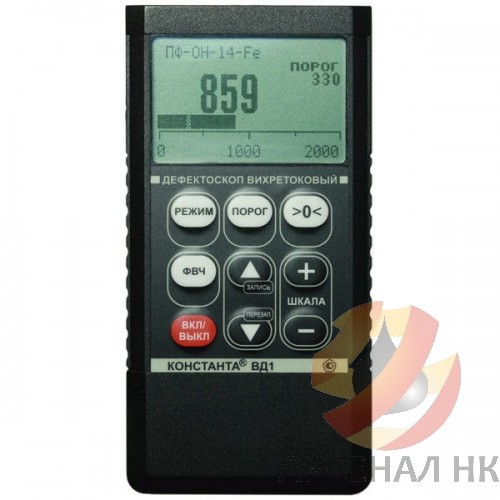

Вихретоковый дефектоскоп Константа ВД1

Вихретоковый дефектоскоп Константа ВД1 общепромышленного назначения предназначен для выявления поверхностных дефектов типа трещин, расслоений, коррозионных поражений в различных объектах из ферромагнитных и неферромагнитных сталей, цветных металлов, композиционных и углеграфитовых материалов, в том числе через неэлектропроводящие покрытия с переменной толщиной и в многослойных конструкциях. На сегодняшний день прибор внесен в Госреестры России, Украины, Беларуси и Казахстана.

Назначение

• обнаружение и оценка глубины поверхностных трещин в ферро- и неферромагнитных металлах и сплавах;

• обнаружение подповерхностных дефектов в неферромагнитных металлах и сплавах;

• обнаружение трещин во внутренних слоях многослойных конструкций;

• обнаружение трещин, развивающихся со стороны, обратной стороне контроля;

• обнаружение дефектов в электропроводящих композиционных материалах и углеграфитовых материалах;

• проведение контроля через неэлектропроводящие покрытия, в том числе переменной толщины.


Отличительные особенности

• широкий набор преобразователей позволяет решать большинство задач вихретоковой дефектоскопии;

• наличие статического и динамического режимов контроля;

• возможность контроля через неравномерно распределенные защитные покрытия (лакокрасочные и др.) и загрязнения обеспечивается отстройкой от влияния зазора;

• не требуется перенастройка прибора дефектоскопистом высокого уровня при смене объекта контроля, т.к. при смене преобразователя прибор настраивается автоматически по данным, хранимым в самом преобразователе;

• защита от истирания чувствительного элемента преобразователя обеспечивается сменными защитными колпачками;

• аналоговая шкала для оперативного обнаружения дефекта и цифровая индикация для оценки глубины трещин;

• индикация превышения порога: световая на преобразователе, звуковая многотональная в блоке обработки информации и в головных телефонах;

• высокая чувствительность преобразователей обеспечивается встроенной в них электроникой;

• возможность сохранения результатов контроля в памяти прибора с последующей передачей в ПК по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta - DATA».


Основные технические характеристики прибора

• Глубина обнаруживаемых поверхностных и подповерхностных дефектов* 0,05 ÷ 50 мм

• Минимальное раскрытие обнаруживаемых трещин* 0,002 мм

• Диапазон частот тока возбуждения преобразователей 5 Гц ÷ 30 МГц
• Число ячеек памяти результатов контроля 999 с возможностью разбивки на 99 групп

• Питание (аккумуляторы или батареи Alkaline) 2 шт., тип ААА

• Время непрерывной работы 50 часов

• Диапазон рабочих температур -20...+50°С

• Габаритные размеры электронного блока 120x60x25 мм

• Масса 0,15 кг

Индикация

• графический LCD индикатор с отображением в аналоговом и цифровом виде уровня сигнала и порога срабатывания сигнализации

• световая сигнализация на преобразователе

• звуковая сигнализация в блоке обработки информации и через подключаемые наушники


Звуковая сигнализация

• многотональная по уровню сигнала

• прерывистая по превышению порога
