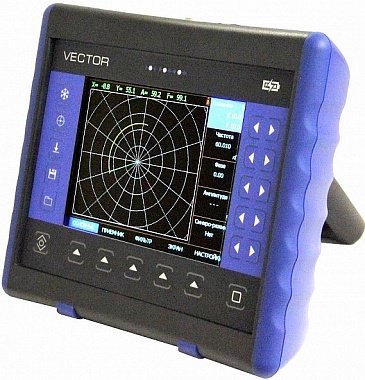

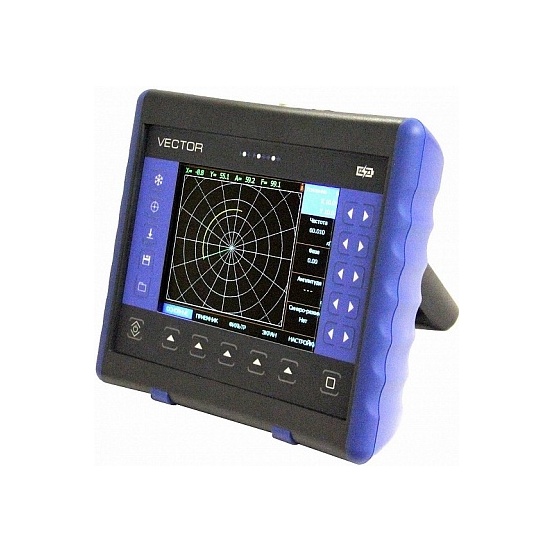

Универсальный вихретоковый дефектоскоп ВЕКТОР 50

Наличие по запросу

Цена по запросу

Оформить заказ

Диапазон регулировки усиления
от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ;

Диапазон регулировки предварительного усилителя
от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ;

Диапазон изменения частоты
от 1 Гц до 20 МГц, с шагом 1, 10,100 и 1000 Гц;

Регулировка амплитуды возбуждения преобразователя
12.5%, 25%, 50%, 100%;

Диапазон изменения фазы вектора
0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град;

Фильтр НЧ
регулируемый от 5 до 1000 Гц;

Фильтр ВЧ
регулируемый от 2,5 до 500 Гц;

Режим работы

стандартный, синхро-режим, частотное сканирование;

Вид графика
XY, XY+YT, XY+AT, YT, YT+XT;

След сигнала

0-30 сек, с шагом 1 сек;

Зоны АСД
коробка, сегмент;

Режимы АСД
дефект в зоне, дефект вне зоны;

Типы вывода на экран
вектор, точка;

Типы преобразователей
дифференциальный, абсолютный, роторный;

Память настроек

100 настроек;

Память результатов

500 протоколов вихретокового контроля;

Экран
цветной TFT 640х480 с регулируемой яркостью и регулировкой цветовой гаммы. Специальная функция смены фона для работы на ярком солнце;

Интерфейс
USB;

Разъемы преобразователей
1 x Lemo1B + 1 x Lemo0B ;

Время работы
10 часов от аккумуляторов;

Внешнее питание
блок питания от сети 220 В, 50Гц AC;

Напряжение питания
15V/3,5A DC;

Диапазон рабочих температур
от -30º C до +55° C;

Размер (В x Ш x Д)
200 мм x 225 мм x 80 мм;

Масса
1,5 кг с аккумуляторами.

Описание

Новый универсальный вихретоковый дефектоскоп ВЕКТОР версии 50 с поддержкой любых вихретоковых: параметрических, дифференциальных, динамических (роторных) преобразователей, а также различных импедансных преобразователей. Дефектоскоп предназначен для контроля металлопродукции, углепластиков и композитов на наличие дефектов типа поверхностных и подповерхностных трещин, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из различных материалов.

Дефектоскоп может использоваться для измерения толщины защитных покрытий, глубины поверхностных трещин, электропроводности цветных металлов и содержания ферритной фазы в нержавеющих хромоникелевых сталях аустенитного и перлитного классов.

С дефектоскопом ВЕКТОР-50 могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10 Гц до 20 МГц, а также любые динамические (ротационные) преобразователи, в том числе марок FORSTER, ELOTEST и др. при использовании специальных переходников.

С дефектоскопом могут использоваться пьезоэлектрические и электромагнитно-акустические (ЭМА) преобразователи для контроля изделий из металлов и композитных материалов с целью исследования физико-механических свойств и качества клеевых соединений акустическими методами. Чувствительность контроля определяется свойствами контролируемого материала, используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов.

Дефектоскоп может применяться в машиностроении, энергетике, металлургической промышленности, железнодорожном, авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования.

Вихретоковый дефектоскоп ВЕКТОР сертифицирован Федеральным Агентством по Техническому Регулированию и Контролю и зарегистрирован в Государственном реестре средств измерений под №33845-12.

Особенности вихреткового дефектоскопа:

Одновременное отображение сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях;

Отдельное усиление по осям X и Y;

Режим синхронизации для работы с вихретоковыми роторными преобразователями;
Возможность контроля различных углепластиков;
Контроль композитов на расслоения с использованием импедансных преобразователей;
Большая память настроек и результатов;

Две настраиваемые зоны АСД: коробка и сегмент;

Различные режимы отображения сигнала;

Основные отличия дефектоскопа:

Отлично читаемый на солнечном свету TFT экран;
Морозоустойчивое (от -30С) исполнение;
Различные виды зон АСД с задаваемой логикой определения дефекта;
Богатые функциональные возможности и широкий круг решаемых задач;
Возможность подключения различных вихретоковых преобразователей;
Запоминание большого количества настроек и результатов контроля;
Питание от литий-ионных аккумуляторов;
Встроенное зарядное устройство.

Документация:

Руководство по эксплуатации на вихретоковый дефектоскоп ВЕКТОР-50
Свидетельство утверждения типа на вихретоковый дефектоскоп ВЕКТОР
Сертификат соответствия Российского Морского Регистра
Сертификат Соответствия Российского Речного Регистра
