- Описание

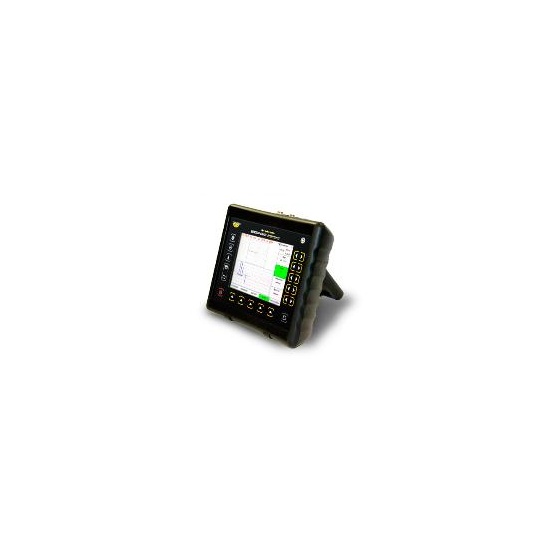

Дефектоскоп предназначен для контроля электропроводящих изделий на наличие дефектов типа поверхностных и подповерхностных трещин, коррозии, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из ферромагнитных и неферромагнитных сталей, цветных металлов и их сплавов, углепластиков и пр. В дефектоскопе реализованы вихретоковый, магнитоиндукционный, импедансный, низкочастотный ультразвуковой и ЭМА методы контроля.
Дефектоскоп может использоваться для измерения толщины защитных покрытий, электропроводности цветных металлов и содержания ферритной фазы в нержавеющих хромоникелевых сталях аустенитного и аустенито-ферритного классов а также для оценки глубины поверхностных трещин.
С дефектоскопом ВЕКТОР-СКАН могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи в частотном диапазоне от 10 Гц до 20 МГц, а также любые динамические (роторные) преобразователи, в том числе FOERSTER , ELOTEST и др. при использовании специальных переходников.
Возможно подключение низкочастотных пьезоэлектрических, импедансных и электромагнитно-акустических (ЭМА) преобразователей для контроля изделий из металлов и композитных материалов с целью исследования физико-механических свойств и контроля клеевых соединений с целью выявления таких дефектов как расслоение, непропитка, непроклей. Чувствительность контроля определяется свойствами контролируемого материала, используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов.
Вихретоковый дефектоскоп ВЕКТОР-СКАН внесен в Государственный реестр средств измерений.
Дефектоскоп предназначен для контроля электропроводящих изделий на наличие дефектов типа поверхностных и подповерхностных трещин, коррозии, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из ферромагнитных и неферромагнитных сталей, цветных металлов и их сплавов, углепластиков и пр. В дефектоскопе реализованы вихретоковый, магнитоиндукционный, импедансный, низкочастотный ультразвуковой и ЭМА методы контроля.
Дефектоскоп может использоваться для измерения толщины защитных покрытий, электропроводности цветных металлов и содержания ферритной фазы в нержавеющих хромоникелевых сталях аустенитного и аустенито-ферритного классов а также для оценки глубины поверхностных трещин.
С дефектоскопом ВЕКТОР-СКАН могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи в частотном диапазоне от 10 Гц до 20 МГц, а также любые динамические (роторные) преобразователи, в том числе FOERSTER , ELOTEST и др. при использовании специальных переходников.
Возможно подключение низкочастотных пьезоэлектрических, импедансных и электромагнитно-акустических (ЭМА) преобразователей для контроля изделий из металлов и композитных материалов с целью исследования физико-механических свойств и контроля клеевых соединений с целью выявления таких дефектов как расслоение, непропитка, непроклей.
Чувствительность контроля определяется свойствами контролируемого материала, используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов.
Вихретоковый дефектоскоп ВЕКТОР-СКАН внесен в Государственный реестр средств измерений.
Отличительные особенности дефектоскопа:
Одновременное отображение сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях
Раздельное усиление по X и Y осям
- Режим синхронизации для работы с вихретоковыми роторными преобразователями
- Возможность контроля различных углепластиков
- Контроль композитов и сотовых конструкций с использованием импедансных преобразователей
- Функции измерения электропроводности, содержания ферритной фазы, измерения глубины поверхностных трещин
- Большая память настроек и результатов
- Две настраиваемые зоны АСД: коробка и сегмент
- Различные режимы отображения сигнала
- Прекрасно читаемый на солнечном свету TFT экран
- Морозостойкое (от -30С) исполнение
- Различные виды зон АСД с программируемой логикой определения дефектов
- Богатые функциональные возможности и широкий круг решаемых задач
- Возможность подключения различных вихретоковых преобразователей
- Выявление дефектов под слоем любого диэлектрика (лакокрасочного, теплоизоляционного покрытия, герметика и т. д.)
- Запоминание большого количества настроек и результатов контроля
- Питание от литий-ионных аккумуляторов
- Встроенное зарядное устройство
- Легкий эргономичный корпус из ABS пластика
Области применения:
- Авиационная и космическая промышленность
- Военная промышленность
- Машиностроение
- Судостроение и судоремонт
- Тепловая и атомная энергетика
- Химическая, пищевая промышленность
