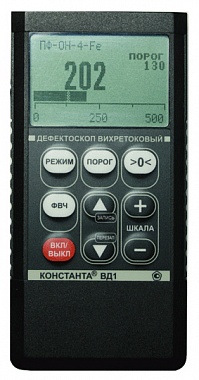

Константа ВД1 Авиационный

Наличие по запросу

Цена по запросу

Оформить заказ

Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF

ПX Тип преобразователя	ПФ – Преобразователь фазовый абсолютный. ПА – Преобразователь амплитудный абсолютный. ПАД – Преобразователь амплитудный дифференциальный.
YY Назначение преобразователя	ОН – Общего Назначения; Г1 – Г-образный с удлиненной трубкой; Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой; ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов); Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов; С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3; ПР – проходной; ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток); Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3; ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).
ZZ Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта)	Э – чувствительный элемент Экранированный.
FF Вариант исполнения преобразователя в серии	Fe – ферромагнитные стали и чугуны; Al – алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м; Ti – титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м; Cu – медные сплавы σ = 45 ÷ 59 МСм/м.

Технические характеристики

Тип	Материал контролируемых изделий	Диаметр зоны контроля, мм	Частота тока возбуждения	Диапазон отстройки от зазора, мм	Минимальный обнаруживаемый дефект	Контрольный образец
ПФ-ГТ-6э-Al ПФ-Г2ГТ-6э-Al	Алюминиевые и другие сплавы σ = 8÷24 МСм/м	7	3 кГц	0÷0,5	Минимальная протяженность трещины в листе металла второго слоя под листом металла: 7мм.	СОП-205
ПФ-С1Э-6-Al	Алюминиевые и другие сплавы σ = 17÷22 МСм/м	7	3 кГц	0÷0,5	Минимальная протяженность трещины в листе металла второго слоя под стыком листов металла: 22мм.	СОП-207
ПФ-ГТ-18э-Al	Алюминиевые и другие сплавы σ = 22÷27 МСм/м	20	20 кГц	0÷1	Максимальная остаточная толщина металла: 6мм.	СОП-206

Описание

Отличия от прибора «Константа ВД1» общепромышленного назначения

широкий набор специализированных преобразователей и контрольных образцов для дефектоскопии деталей летательных аппаратов позволяет производить контроль в соответствии с методиками, утвержденными ФГУП ГосНИИ ГА и разработчиками воздушных судов и авиационных двигателей;
комплект поставки.

Регистрационное удостоверение

Методические рекомендации по применению прибора «КОНСТАНТА ВД1» в Гражданской авиации

Методика вихретокового контроля зубчатой ленты хвостовой балки вертолета типа Ми-2 с применением дефектоскопа «КОНСТАНТА ВД1» № 137-30.01.09 Ми-2-ВТК-2

Сертификат RU.C.27.001.A №39937
Сертификат Республики Беларусь №8304
Сертификат Украины № UA-MI/3p-1510-2013
Сертификат Республики Казахстан № 12283

Программа передачи данных «Constanta-Data»

Гарантии

Измерительного блока - 3 года.
