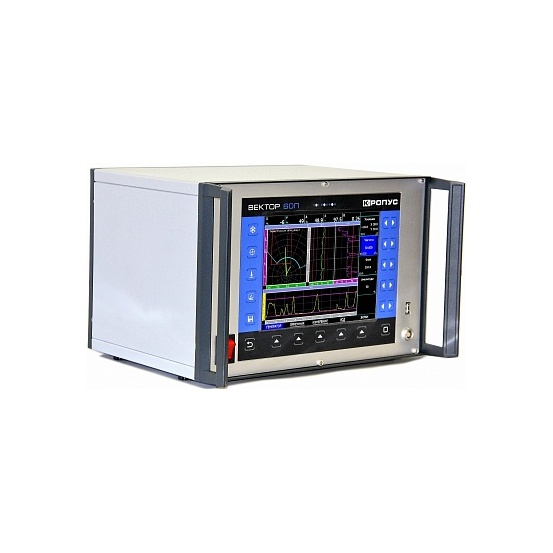

Дефектоскоп вихретоковый промышленный ВЕКТОР-60П

Наличие по запросу

Цена по запросу

Оформить заказ

Диапазон регулировки усиления

от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ;

Диапазон регулировки предварительного усилителя

от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ;

Диапазон изменения частоты

от 100 Гц до 10 МГц, с шагом 1, 10,100 и 1000 Гц;

Регулировка амплитуды возбуждения преобразователя

12.5%, 25%, 50%, 100%;

Диапазон изменения фазы вектора

0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.;

Фильтр НЧ

регулируемый от 5 до 1000 Гц;

Фильтр ВЧ

регулируемый от 2,5 до 500 Гц;

Режим работы

стандартный, синхрорежим;

Вид графика

XY, AT, XY+YT, XY+AT, XY+YT+XT, XY+AT+YT, XY+AT+YT+XT;

След сигнала

0-30 сек, с шагом 1 сек;

Зоны АСД

коробка, сегмент;

Режимы АСД

дефект в зоне, дефект вне зоны;

Типы вывода на экран

вектор, точка;

Типы преобразователей

дифференциальный, абсолютный;

Экран

цветной TFT 800х600 с регулируемой яркостью;

Интерфейс

USB, Ethernet;

Дискретный ввод-вывод

6 дискретных входов, 4 дискретных выхода, 2 выхода АСД;

Параметры входных сигналов автоматики

оптопара, 24 В, 10 мА;

Параметры выходных сигналов автоматики

твердотельное реле, максимум 60 В, 300 мА;

Разъемы преобразователей

1 x Lemo 10pin ;

Внешнее питание

220В, 50Гц;

Диапазон рабочих температур

от 5º C до +50° C;

Размер (Д x В x Ш)

355 мм x 300 мм x 288 мм;

Масса

не более 5 кг.

Описание

Промышленный вихретоковый дефектоскоп ВЕКТОР версии 60П предназначен для автоматизации процесса вихретокового контроля на производстве. Дефектоскоп представляет собой полностью функциональный прибор для высокоскоростного автоматизированного контроля, снабженный всеми необходимыми функциями.

С дефектоскопом могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10 Гц до 20 МГц.

Дефектоскоп имеет набор функциональных возможностей, позволяющих ему синхронизировать свою работу с прохождением контролируемых изделий через измерительную систему, включающую как сам вихретоковый преобразователь (накладной или проходной), так и дополнительные устройства: систему намагничивания, механизмы прижима и пр.

Вихретоковый дефектоскоп ВЕКТОР сертифицирован Федеральным Агентством по Техническому Регулированию и Контролю и зарегистрирован в Государственном реестре средств измерений под №33845-12.

Руководство по эксплуатации дефектоскопа Вектор-60П

Особенности:

Два вида зон контроля : коробка и сегмент. Возможность настраивать АСД и по дефекту и по отрыву.

Различные комбинации графиков на экране.

Возможность выбора видимой части графика для лучшего масштабирования сигнала

Вывод состояния входных сигналов автоматики в окне результатов контроля.

Режим электронного самописца
