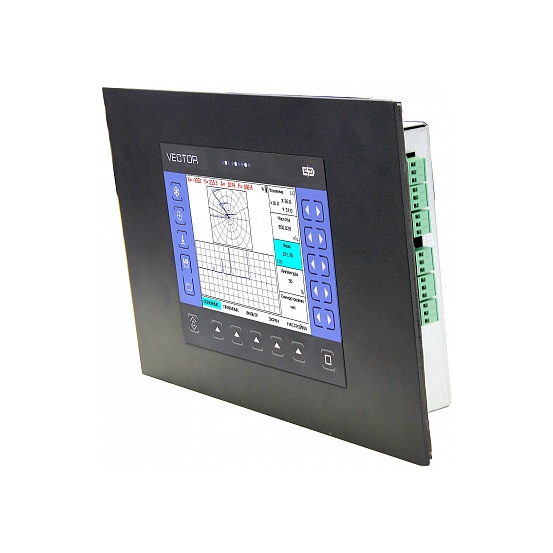

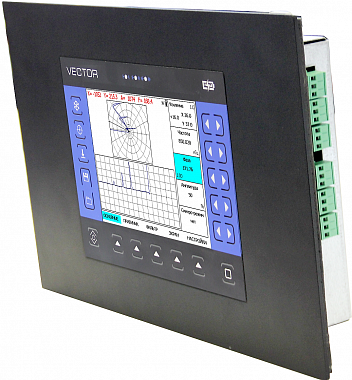

Дефектоскоп вихретоковый промышленный ВЕКТОР-50П

Наличие по запросу

Цена по запросу

Оформить заказ

Диапазон регулировки усиления

от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ;

Диапазон регулировки предварительного усилителя

от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ;

Диапазон изменения частоты

от 1 Гц до 20 МГц, с шагом 1, 10,100 и 1000 Гц;

Регулировка амплитуды возбуждения преобразователя

12.5%, 25%, 50%, 100%;

Диапазон изменения фазы вектора

0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.;

Фильтр НЧ

регулируемый от 5 до 1000 Гц;

Фильтр ВЧ

регулируемый от 2,5 до 500 Гц;

Режим работы

стандартный, синхро-режим, частотное сканирование;

Вид графика

XY, XY+YT, XY+AT, YT, YT+XT;

След сигнала

0-30 сек, с шагом 1 сек;

Зоны АСД

коробка, сегмент;

Режимы АСД

дефект в зоне, дефект вне зоны;

Типы вывода на экран

вектор, точка;

Типы преобразователей

дифференциальный, абсолютный, роторный;

Память настроек

100 настроек;

Память результатов

500 протоколов вихретокового контроля;

Экран

цветной TFT 640х480 с регулируемой яркостью и регулировкой цветовой гаммы. Специальная функция смены фона для работы на ярком солнце;

Интерфейс

USB, Ethernet;

Дискретный ввод-вывод

6 дискретных входов, 4 дискретных выхода, 2 выхода АСД;

Разъемы преобразователей

1 x Lemo 10pin + 1 x Lemo 6 pin;

Внешнее питание

блок питания +24 В;

Диапазон рабочих температур

от 10º C до +55° C;

Размер (Д x В x Ш)

350 мм x 235 мм x 60 мм;

Масса

не более 3 кг.

Описание

Новая модель вихретокового дефектоскоп ВЕКТОР версии 50П предназначена для автоматизации процесса вихретокового контроля. Дефектоскоп монтируется в любой промышленный шкаф и благодаря наличию дискретных входов и выходов интегрируется с любыми датчиками и исполнительными устройствами автоматической линии.

Память прибора позволяет сохранять графическое изображение сигнала, параметры настройки и результаты измерения.

С дефектоскопом ВЕКТОР-50 могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10 Гц до 20 МГц.

Дефектоскоп может применяться в машиностроении, энергетике, металлургической промышленности, железнодорожном, авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования.

Вихретоковый дефектоскоп ВЕКТОР сертифицирован Федеральным Агентством по Техническому Регулированию и Контролю и зарегистрирован в Государственном реестре средств измерений под №33845-12.

Особенности:

Отлично читаемый TFT экран;
Различные виды зон АСД с задаваемой логикой определения дефекта;
Богатые функциональные возможности и широкий круг решаемых задач;
Возможность подключения различных вихретоковых преобразователей;
Запоминание большого количества настроек и результатов контроля;
Большой набор дискретных портов для интеграции в любую систему контроля;

Отображение сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях.

Отдельное усиление по осям X и Y

Режим синхронизации для работы с деталями вращения
Возможность контроля различных углепластиков
Контроль композитов на расслоения с использованием импедансных преобразователей
Большая память настроек и результатов

Две настраиваемые зоны АСД: коробка и сегмент

Различные режимы отображения сигнала
