Тип
| Материал
| Имитируемый дефект
| Величина дефекта
| Шероховатость рабочей поверхности
|
| Глубина | Раскрытие |

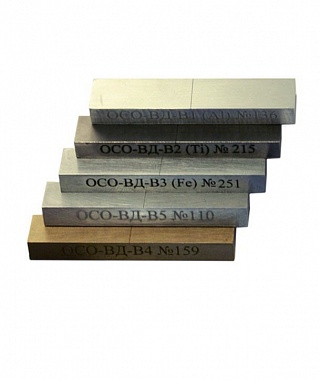

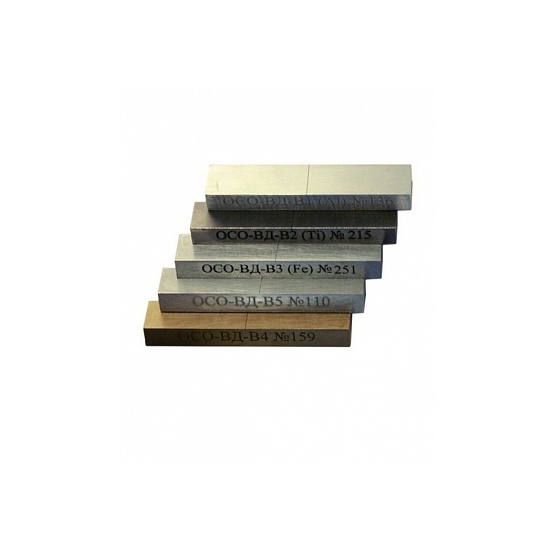

| ОСО-ВД-В1 (Al) | Д16Т σ = 17,5 МСм/м |
Поверхностная трещина
| 0,2 мм |
Не более
0,1 мм
|
Ra = 1,25 мкм
|
| ОСО-ВД-В2 (Ti) | Титановый сплав
σ = 1 МСм/м | 0,5 мм |
| ОСО-ВД-В3 (Fe) | 30ХГСНА | 0,2 мм |
ОСО-ВД-В4
ОСО-ВД-В5
| Алюминиевый сплав
σ = 8 МСм/м | 0,2 мм |
Алюминиевый сплав
σ= 24 МСм/м | 0,2 мм |
СОП-НО-037
СОП-НО-038
(СОП-НО-038 (ТПС)) | Ст. 45 | Поверхностная трещина на поверхности с большой шероховатостью | 0,2 мм
0,5 мм
1,0 мм
2,0 мм | Не более
0,3 мм | Ra = 1,25 мкм |
| 0,6 мм | Rz = 160 мкм |
Ст. 20
| 0,2 мм
0,5 мм
1,0 мм
2,0 мм
| Не более
0,3 мм | Ra = 1,25 мкм |
0,6 мм
(2,0 мм) | Rz=320 мкм |
СОП-205
| Д16Т σ = 17,5 МСм/м | Трещина во втором слое под бездефектным листом металла, развивающаяся от заклепки | Протяженность 7 мм,
раскрытие не более
0,1 мм
| Ra = 1,25 мкм |
СОП-206
| Литьевой алюминиевый сплав
σ = 25 МСм/м | Трещина, развивающаяся со стороны, противоположной стороне контроля | Остаточная толщина металла
6,0 мм
4,0 мм
2,0 мм | Раскрытие
не более
0,5 мм | Ra = 1,25 мкм |
СОП-207 | Д16Т σ = 17,5 МСм/м | Трещина во втором слое под стыком листов металла | Протяженность 22мм,
раскрытие
не более 0,1 мм
| Ra = 1,25 мкм | |
К1 №1
(в соответствии с РД-13-03-2006)
| Сталь 40Х | Поверхностная трещина | 0,1 мм
0,2 мм
0,5 мм
1,0 мм | Не более 0,1 мм | Ra=1,25 мкм |
К1 №2
(в соответствии с РД-13-03-2006) | Сталь 40Х | Трещина на ребре | 0,5 мм | Не более 0,1 мм | Ra=1,25 мкм |
КО-1570 | АК-6 | Короткая поверхностная трещина на ровной и криволинейной поверхности |
Протяженность 2 мм,
Раскрытие 0,1 мм,
Глубина 0,2 мм; 0,5 мм.
| Ra=1,25 мкм |
