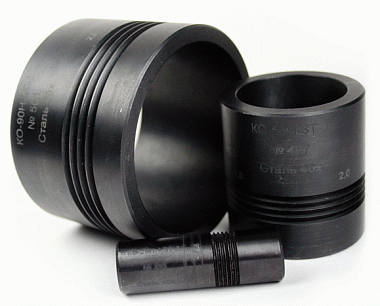

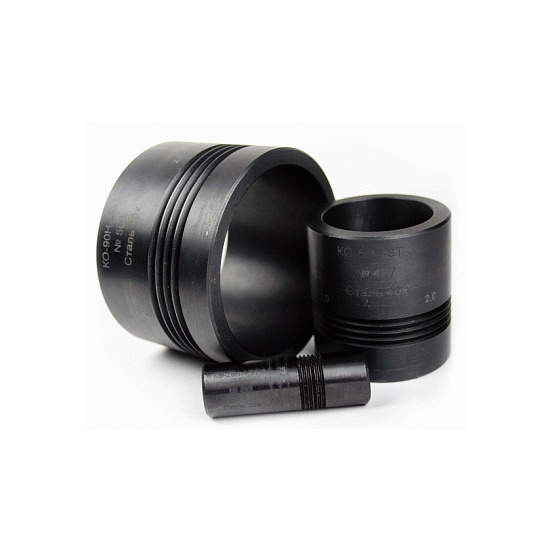

Основные технические характеристики контрольных образцов дефектов резьбы
Наименование | Обозначение имитируемой резьбы | Профиль имитируемой резьбы
по ГОСТ Р 50864-96 | Материал образца | Глубина ИД, мм | Ширина ИД, мм | Габаритные размеры, мм | Масса, кг |
| КО-83Н-8,4667-3* | з-83
| 90° |
Сталь 40Х
|
0,3
0,5
1,0
2,0 |
Не более 0,3 | Ø83х60 | 0,87 |
| КО-86Н-IV-3** | з-86
| IV | Ø83х60 | 0,87 |
КО-88Н-I-3**
| з-88
| I | Ø83х60 | 0,91 |
КО-102Н-IV-3*
| з-102
| IV | Ø99х60 | 1,1 |
КО-133Н-IV-3**
| з-133
| IV | Ø130х60
| 1,43 |
КО-147Н-III-3**
| з-147 | III
| Ø147х60
| 1,62
|
КО-177Н-II-3**
| з-177 | II
| Ø177х60
| 1,95
|
КО-83Н-8,4667-4*
| з-83 | 90° | Немагнитная сталь
| Ø83х60 | 0,87 |
КО-86Н-IV-4**
| з-86 | IV
| Ø83х60
| 1,95
|
КО-102Н-IV-4*
| з-102 | IV
| Ø99х60
| 1,1
|
* – основные контрольные образцы
** – дополнительные контрольные образцы
Возможно изготовление под заказ образцов другого типоразмера и из других металлов и сплавов.
Основные технические характеристики контрольных образцов дефектов метрической резьбы
Наименование | Обозначение имитируемой резьбы по ГОСТ 24705-2004 | Шаг имитируемой резьбы, мм | Материал образца | Глубина ИД, мм | Ширина ИД, мм | Габаритные размеры, мм | Масса, кг |
КО-20Н-1,5Т-3*
| М20Х1,5
| 1,5
| Сталь 40Х
| 0,3
0,5
1,0
2,0 | Не более 0,1 | Ø20х60 | 0,15 |
| КО-20Н-2,5Т-3** | М20Х2,5 | 2,5
| Ø20х60 | 0,15 |
| КО-24Н-2Т-3** | М24Х2 | 2
| Ø24х60 | 0,21 |
| КО-30Н-3,5Т-3** | М30Х3,5 | 3,5
| Ø30х60 | 0,23 |
| КО-42Н-4,5Т-3** | М42Х4,5 | 4,5
| Ø42х60 | 0,38 |
| КО-48Н-5Т-3** | М48Х5 | 5
| Ø48х60 | 0,44 |
| КО-56Н-3Т-3* | М56Х3 | 3 | Ø56х60 | 0,49 |
| КО-56Н-5,5Т-3** | М56Х5,5 | 5,5 | Ø56х60 | 0,52 |
| КО-90Н-4Т-3* | М90Х4 | 4 | Ø90х60 | 0,81 |
| КО-100Н-6Т-3** | М100Х6 | 6 | Ø100х60 | 1,21 |
| КО-125Н-8Т-3** | М125Х8 | 8 | Ø125х60 | 1,83 |
* – основные контрольные образцы
** – дополнительные контрольные образцы
Возможно изготовление под заказ образцов другого типоразмера и из других металлов и сплавов.
Основные технические характеристики контрольных образцов дефектов резьбы насосно-компрессорных труб
Наименование | Обозначение имитируемой
резьбы | Шаг имитируемой резьбы, мм | Материал образца | Глубина ИД, мм | Ширина ИД, мм | Габаритные размеры, мм | Масса, кг |
КО-33Н-2,54Т-3**
| НКТ-33
| 2,54 (треугол.)
| Сталь 40Х
| 0,3
0,5
1,0
2,0
| Не более 0,3 | Ø33х60 | 0,22 |
| КО-60Н-2,54Т-3* | НКТ-60
| 2,54 (треугол.)
| Ø60х60 | 0,6 |
| КО-73Н-4,233Тр-3** | Т-73
| 4,233 (трапец.)
| Ø73х60 | 0,75 |
КО-90Н-3,175Т-3**
| НКТ-90
| 3,175 (треугол.)
| Ø90х60
| 0,8
|
КО-114Н-3,175Т-3**
| НКТ-114
| 3,175 (треугол.)
| Ø114х60
| 1,1
|
КО-114Н-5,08Тр-3*
| Т-114
| 5,08 (трапец.)
| Ø114х60
| 1,2
|
* – основные контрольные образцы
** – дополнительные контрольные образцы
Возможно изготовление под заказ образцов другого типоразмера и из других металлов и сплавов.
