- Описание
Тип оборудования: Дефектоскоп, отраслевые контрольные образцы.
Производитель: Россия
Гарантия на отраслевые контрольные образцы: 12 мес.

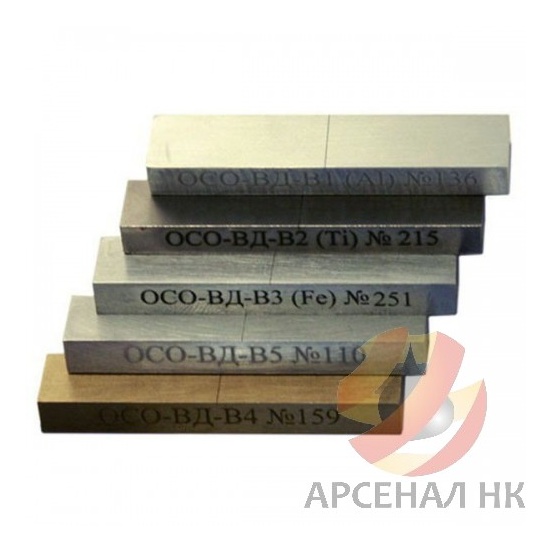

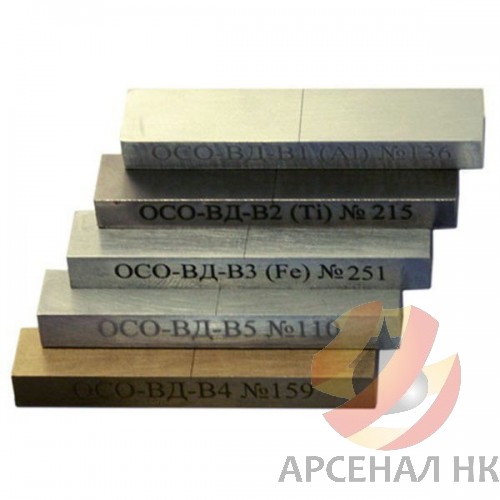

Отраслевые контрольные образцы «ОСО-ВД» стандартный комплект (3 образца)
Технические характеристики отраслевых контрольных образцов:
Тип | Материал | Имитируемый дефект | Глубина | Раскрытие / Шероховатость |
ОСО-ВД-В1 (Al) | Д16Т σ = 17,5 МСм/м | Поверхностная трещина | 0,2 мм | Не более 0,1 мм Ra = 1,25 мкм |
ОСО-ВД-В2 (Ti) | Титановый сплав σ = 1 МСм/м | Поверхностная трещина | 0,5 мм | Не более 0,1 мм Ra = 1,25 мкм |
ОСО-ВД-В3 (Fe) | 30ХГСНА | Поверхностная трещина | 0,2 мм | Не более 0,1 мм Ra = 1,25 мкм |
ОСО-ВД-В4 | Алюминиевый сплав σ = 8 МСм/м | Поверхностная трещина | 0,2 мм | Не более 0,1 мм Ra = 1,25 мкм |
ОСО-ВД-В5 | Алюминиевый сплав σ = 24 МСм/м | Поверхностная трещина | 0,2 мм | Не более 0,1 мм Ra = 1,25 мкм |
Тип | Материал | Имитируемый дефект | Глубина | Раскрытие / Шероховатость |
СОП-НО-037 | Ст. 45 | Поверхностная трещина на поверхности с большой шероховатостью | 0,2 мм 0,5 мм 1,0 мм 2,0 мм | Не более 0,3 мм Ra = 1,25 мкм |
СОП-НО-038 | Ст. 20 | Поверхностная трещина на поверхности с большой шероховатостью | 0,6 мм | Не более 0,3 мм Rz = 160 мкм |
СОП-НО-038 (ТПС) | Ст. 20 | Поверхностная трещина на поверхности с большой шероховатостью | 0,2 мм 0,5 мм 1,0 мм 2,0 мм | Не более 0,3 мм Ra = 1,25 мкм |
СОП-НО-038 (ТПС) | Ст. 20 | Поверхностная трещина на поверхности с большой шероховатостью | 0,2 мм 0,5 мм 1,0 мм 2,0 мм | Не более 0,3 мм Rz = 320 мкм |
Тип | Материал | Имитируемый дефект | Глубина | Раскрытие / Шероховатость |
СОП 205 | Д16Т σ = 17,5 МСм/м | Трещина во втором слое под бездефектным листом металла, развивающаяся от заклепки | Протяженность 7 мм | не более 0,1 мм Ra = 1,25 мкм |
СОП 206 | Литьевой алюминиевый сплав σ = 25 МСм/м | Трещина, развивающаяся со стороны, противоположной стороне контроля | Остаточная толщина металла 6,0 мм 4,0 мм 2,0 мм | не более 0,5 мм Ra = 1,25 мкм |
СОП 207 | Д16Т σ = 17,5 МСм/м | Трещина во втором слое под стыком листов металла | Протяженность 22 мм | не более 0,1 мм Ra = 1,25 мкм |
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по отраслевым контрольным образцам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе " контакты ".
Доставляем контрольные образцы к вихретоковым дефектоскопам по всей России курьерскими службами и транспортными компаниями.
