Устройство размагничивания труб НЕВА MD-T2

Наличие по запросу

Цена по запросу

Оформить заказ в 1 клик

Выходной ток: до 30 А

Время размагничивания:

Количество контуров размагничивания: 2

Величина компенсируемого магнитного поля в стыке труб:

Диаметр размагничивающих труб: до 1420 мм

Регулировка поля в реж.компенсации:

Диапазон размагничивающих полей: +3500 Гс ( +350 мТл )

Масса соединительного кабеля обмоток:

Точность регулировки магнитного поля: не более 1,0 Гс ( 0,1 мТл )

Время размагничивания в авто режиме:

Степень защиты силового блока: IP 44

Регулировка поля в режиме компенсации:

Степень защиты пульта: IP 54

: 2-5 кВт

Габариты силового блока: не более 470х450х250

: от -40 до +40 гр.Ц

Количество каналов/контуров размагничивания:

Рабочий диапазон магнитного поля в стыке труб:

Масса силового блока:

: непрерывный

Диаметр размагничиваемых труб:

Масса размагничивающей обмотки:

Потребляемый ток:

Напряжение сети питания: 220 В АС, 50 Гц

Номинальная потребляемая мощность:

Гальваническая развязка от сети питания: есть

Магнитное поле после размагничивания:

Выходное напряжение: до 200 В

Метод размагничивания:

Напряжение сети питания	220 В АС, 50 Гц
Потребляемая мощность	2-5 кВт
Гальваническая развязка от сети питания	есть
Выходное напряжение	до 200 В
Выходной ток	до 30 А
Режим работы	компенсация \ размагничивание
Количество контуров размагничивания	2
Диаметр размагничивающих труб	до 1420 мм
Диапазон размагничивающих полей	+3500 Гс ( +350 мТл )
Точность регулировки магнитного поля	не более 1,0 Гс ( 0,1 мТл )
Режим работы	непрерывный
Диапазон рабочих температур	от -40 до +40 гр.Ц
Степень защиты силового блока	IP 44
Степень защиты пульта	IP 54
Габариты силового блока	не более 470х450х250

Описание

«НЕВА-Техника» — ведущий производитель устройств для размагничивания магистральных трубопроводов.

Устройство размагничивания НЕВА MD-Т2 представляет собой комплекс с двумя независимыми каналами, позволяющий выполнять одновременное размагничивание сразу двух стыков монтируемой катушки (трубы).

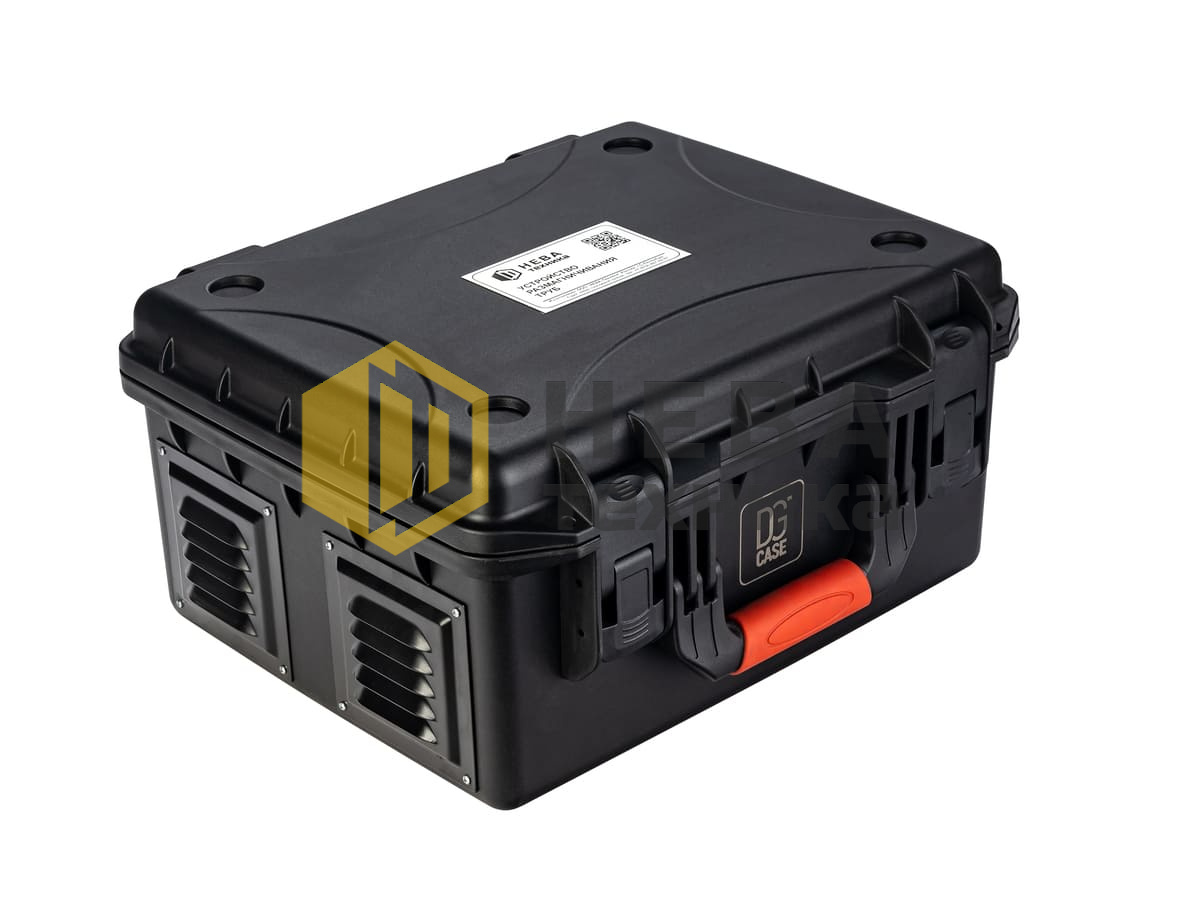

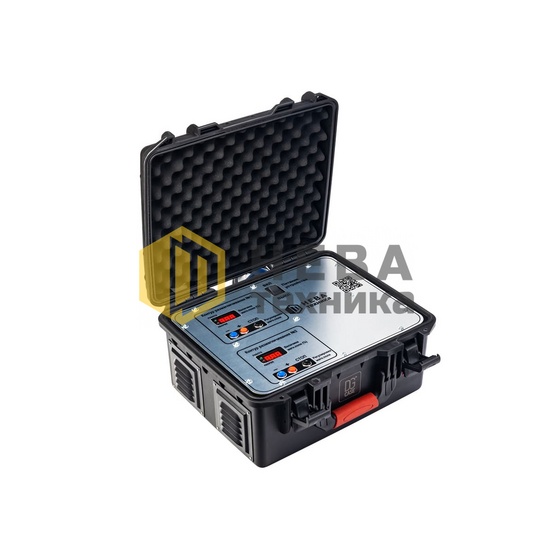

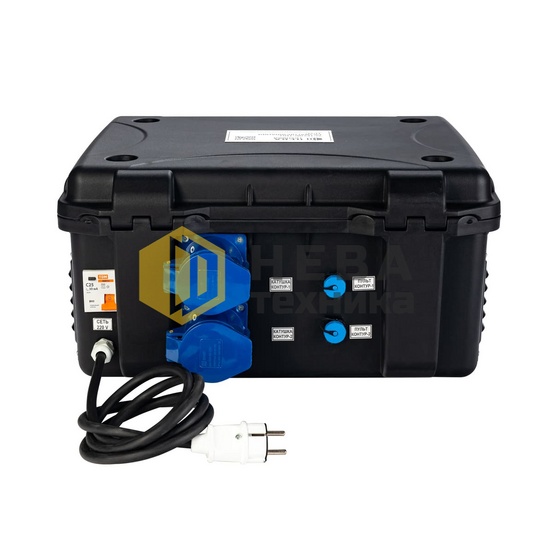

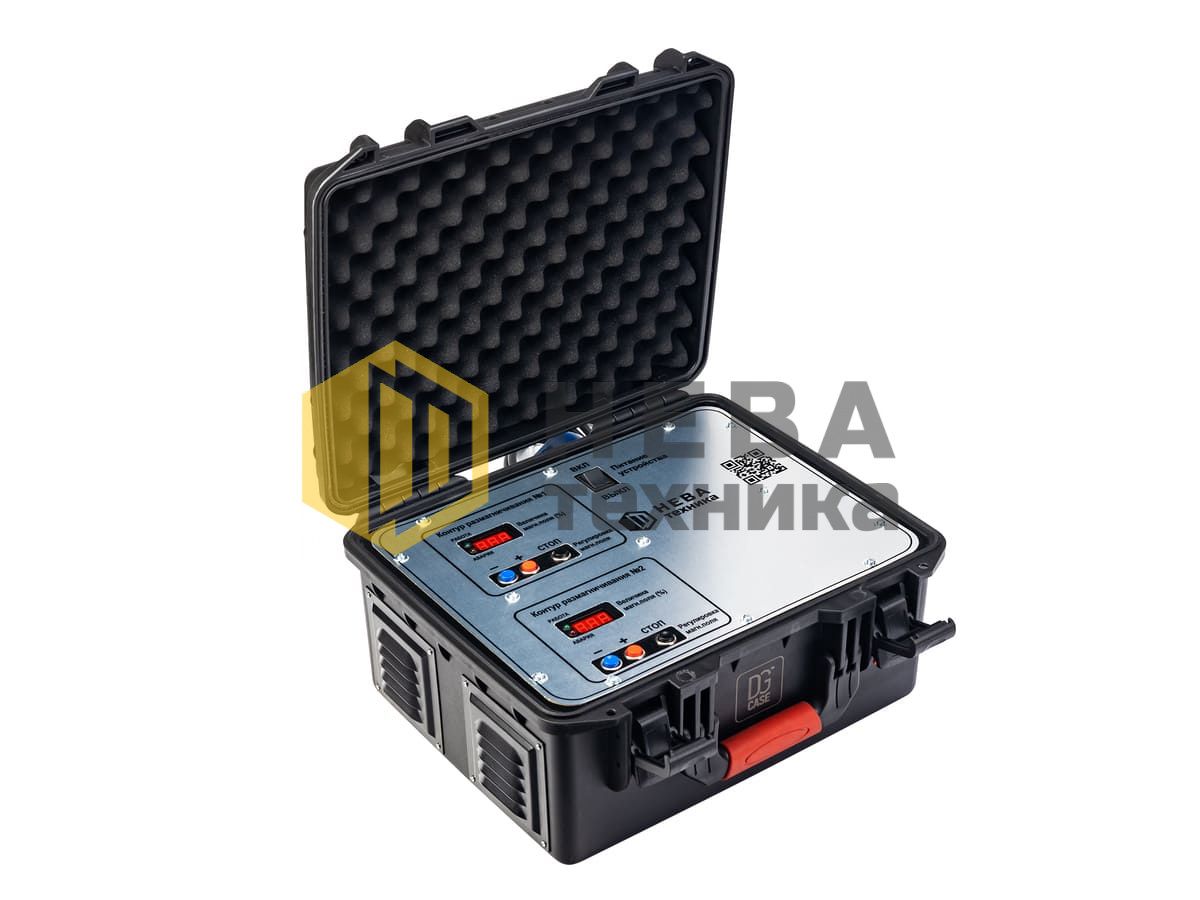

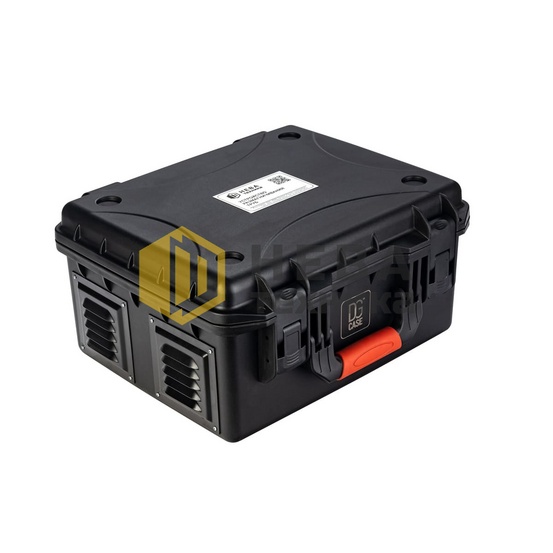

Устройство выполнено в ударопрочном кейсе для надежного хранения и транспортировки силового блока. Каждый канал имеет свою систему управления с дистанционным проводным пультом, универсальную размагничивающую обмотку и соединительный кабель обмотки. Для контроля намагниченности используется индикатор магнитного поля (2 шт), входящие в комплект поставки. Обмотка рассчитана на гарантированное размагничивание труб диаметром 1420 мм.

В устройстве реализовано два режима размагничивания: основной (компенсация) и дополнительный (импульсный).

Основной режим размагничивания применяется непосредственно во время сварки стыка сильно намагниченных труб.
Импульсный режим применяется для размагничивания свободного торца (до проведения сварочных работ) на трубах с невысоким значением намагниченности.

Устройство MD-Т2 имеет следующие виды защиты:

от тока короткого замыкания; от поражения человека электрическим током (замыканий на землю);
от перенапряжения сети питания;
от просадки напряжения сети питания;
от превышения потребляемого тока; от перегрева;
при потере связи с пультом управления;
при обрыве и повреждении размагничивающей обмотки.

Опционально установка НЕВА MD-Т2 может комплектоваться катушками повышенной производительностью для труб диаметром до 2000 мм.

Комплект поставки

Силовой блок — 1шт

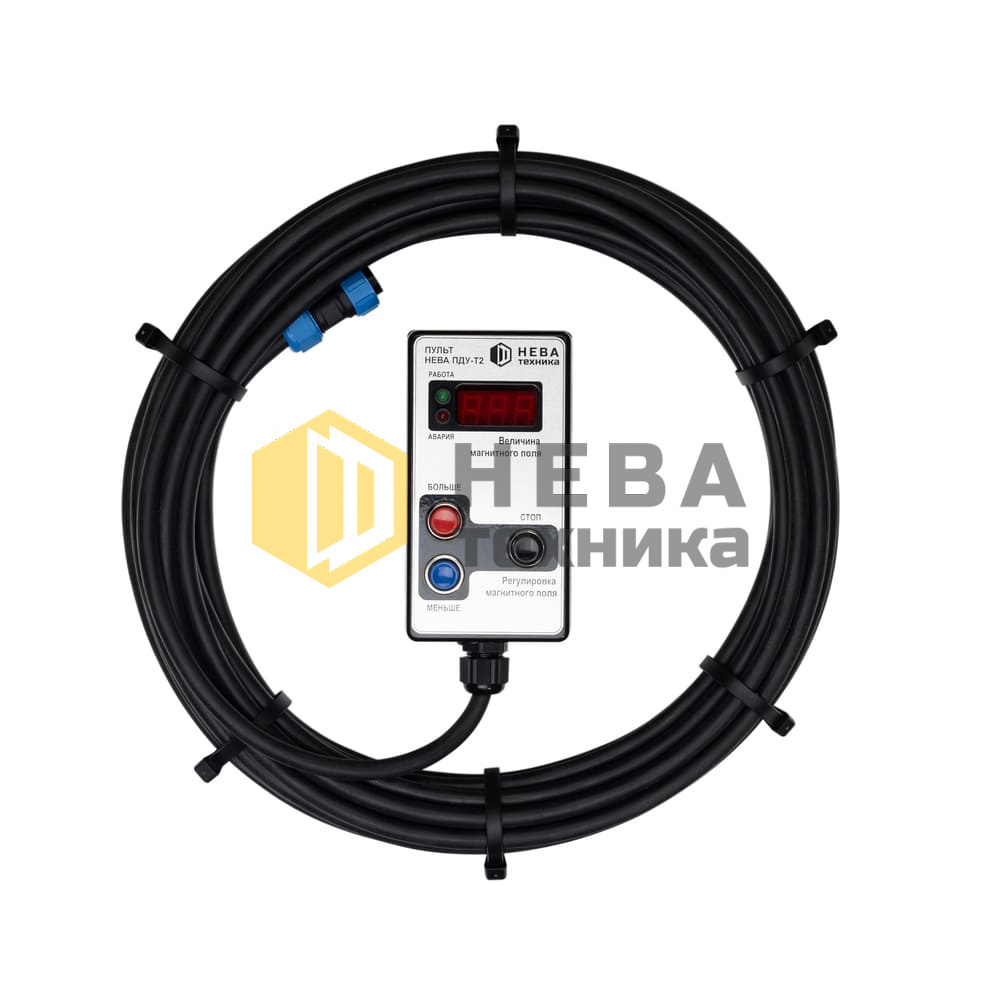

Дистанционный пульт управления НЕВА ПДУ-Т2 с кабелем связи — 2шт

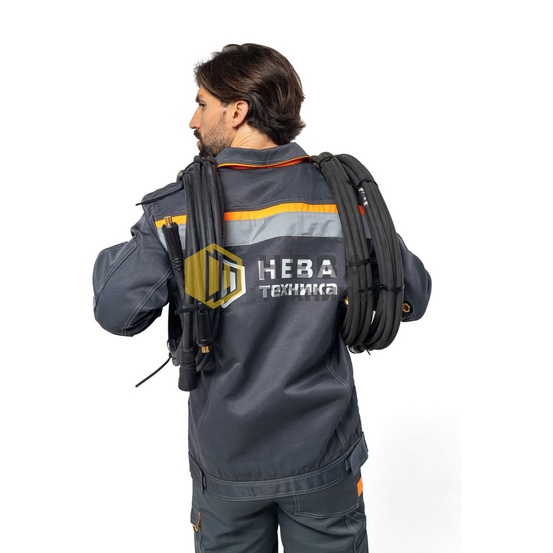

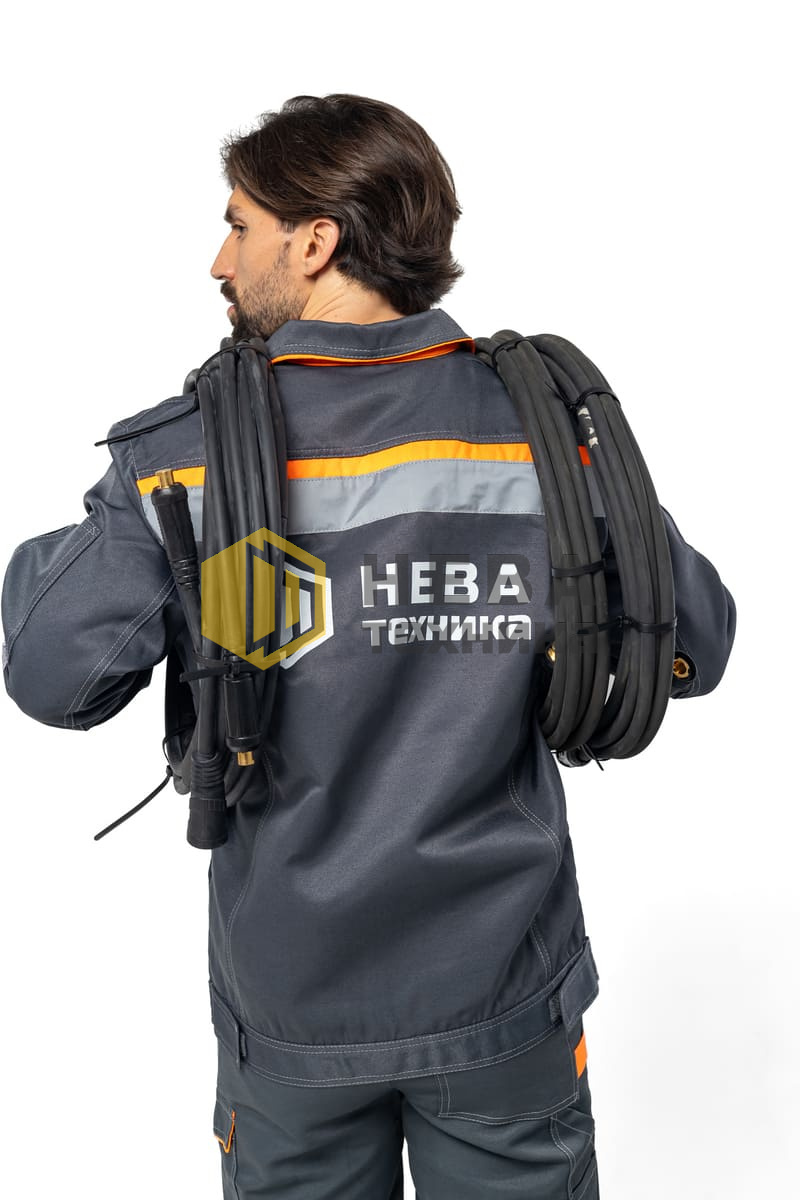

Универсальная размагничивающая обмотка — 2 шт

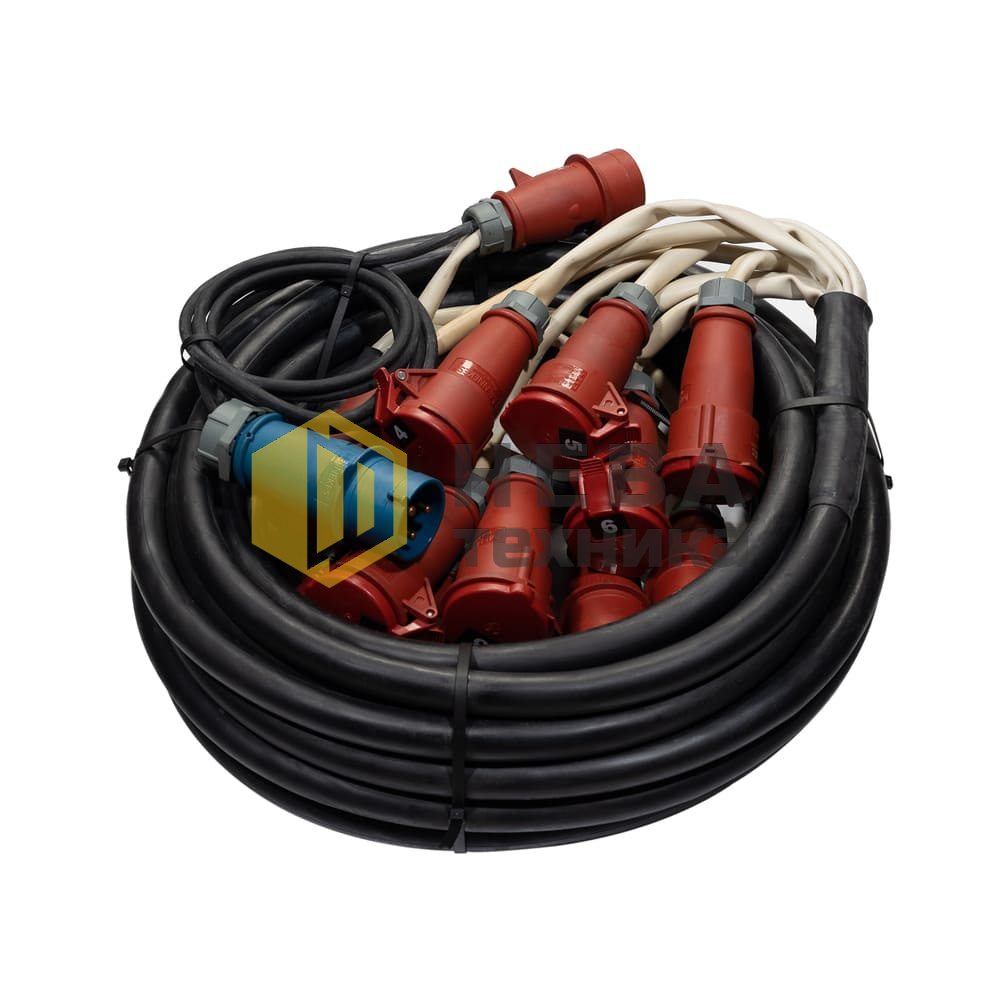

Соединительный кабель для размагничивающей обмотки — 2шт

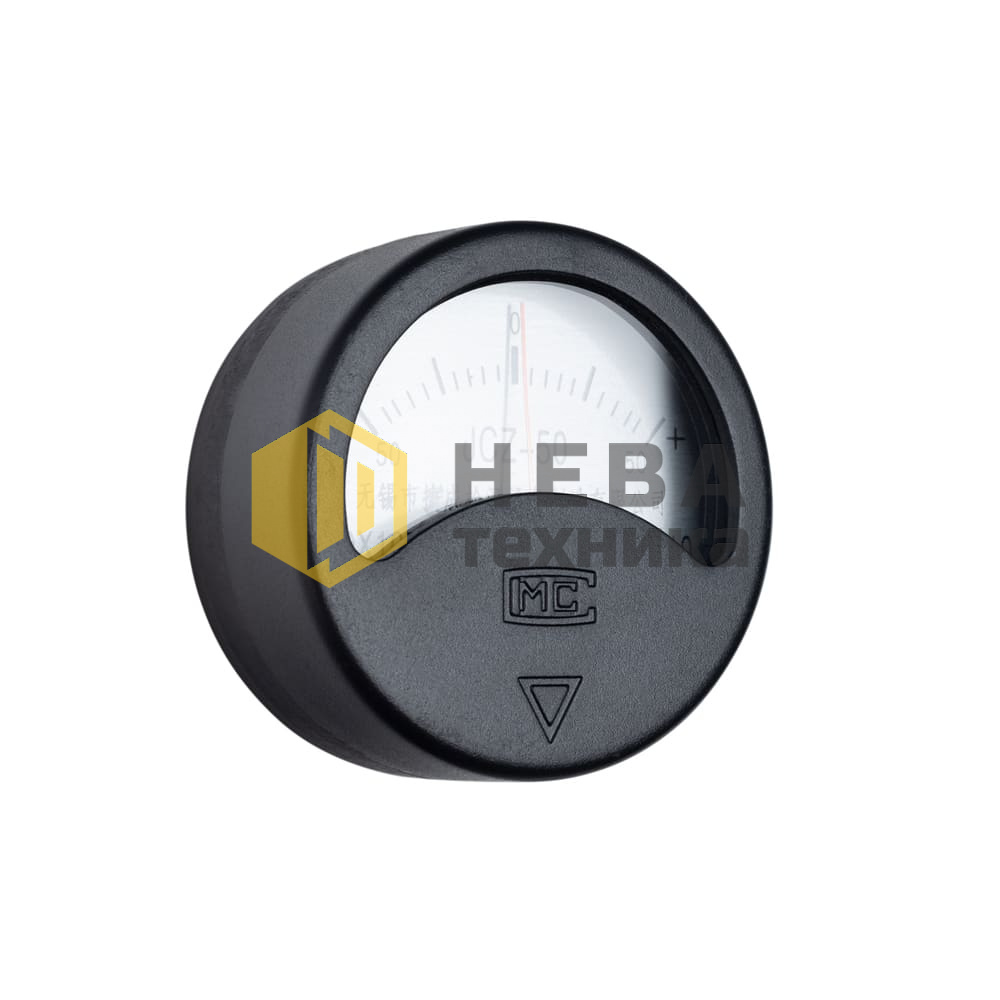

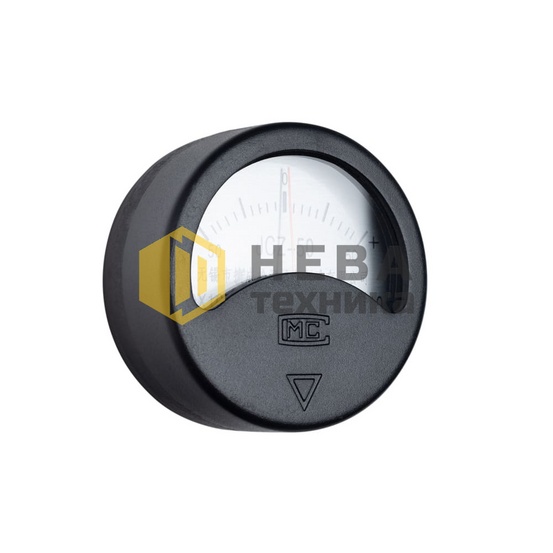

Индикатор магнитного поля НЕВА JCZ-50 — 2шт
Чехол для хранения размагничивающей обмотки — 2шт
ЗИП
Документация — 1 к-т

Преимущества

> Устройство рассчитано на работу от мобильного генератора и допускает колебания напряжения сети питания от 180 до 250 В

> Гальваническая развязка и встроенная защита от замыканий на землю, обеспечивает безопасность персонала и защиту от поражения электрическим током при выполнении работ «под открытым небом»

> Дистанционный пульт управления имеет уличное исполнение и магнитный держатель для его фиксации на трубе

> Эффективная система охлаждения позволяет непрерывно выполнять размагничивание при температуре окружающего воздуха до +40 гр. Ц
