Устройство размагничивания труб НЕВА MD-T1.Р3/М1 (модернизированное)

Наличие по запросу

Цена по запросу

Оформить заказ в 1 клик

Масса размагничивающей обмотки: 9 кг

Режим размагничивания: автоматический / полуавтоматический / ручной

Потребляемый ток: не более 16 А

Напряжение сети питания: 380 В АС, 50 Гц

Номинальная потребляемая мощность: 1,5 кВт

Гальваническая развязка от сети питания: есть

Магнитное поле после размагничивания: не более 10-20 Гс ( 1,0-2,0 мТл )

Метод размагничивания: знакопеременный / импульсный / компенсационный

Величина компенсируемого магнитного поля в стыке труб: ±3500 Гс (±350 мТл )

Диаметр размагничивающих труб: до 1420 мм

Диапазон размагничивающих полей: ±2500 Гс (±250 мТл )

Масса соединительного кабеля обмоток: 10 кг

Время размагничивания в авто режиме: не более 3,0 мин

Степень защиты силового блока: IP 22

Регулировка поля в режиме компенсации:

Степень защиты пульта: IP 54

: от -40 до +40 гр.Ц

: 9 кВт

: непрерывный ПН100%

Масса силового блока: 18 кг

Напряжение сети питания	380 В АС, 50 Гц
Потребляемый ток	не более 16 А
Гальваническая развязка от сети питания	есть
Максимальная потребляемая мощность	9 кВт
Номинальная потребляемая мощность	1,5 кВт
Диаметр размагничивающих труб	до 1420 мм
Диапазон размагничивающих полей	±2500 Гс (±250 мТл )
Магнитное поле после размагничивания	не более 10-20 Гс ( 1,0-2,0 мТл )
Режим размагничивания	автоматический / полуавтоматический / ручной
Метод размагничивания	знакопеременный / импульсный / компенсационный
Время размагничивания в авто режиме	не более 3,0 мин
Режим работы	непрерывный ПН100%
Величина компенсируемого магнитного поля в стыке труб	±3500 Гс (±350 мТл )
Регулировка поля в режиме компенсации	не более 1,0 Гс ( 0,1 мТл )
Диапазон рабочих температур	от -40 до +40 гр.Ц
Степень защиты силового блока	IP 22
Степень защиты пульта	IP 54
Масса силового блока	18 кг
Масса размагничивающей обмотки	9 кг
Масса соединительного кабеля обмоток	10 кг

Описание

«НЕВА-Техника» — ведущий производитель устройств для размагничивания магистральных трубопроводов.
Установка НЕВА MD-T1.Р3/М1 обеспечивает автоматическое размагничивание свободных торцов труб и катушек в траншее
всего за 2–3 минуты.

Установка предназначена для автоматического размагничивания:

свободных торцов труб и катушек в траншее;
стыков труб во время сварки;
труб целиком в условиях производства.

НЕВА MD-T1.Р3/М1 является усовершенствованной модификацией устройства НЕВА MD-T1.Р3, и отличается наличием полностью автоматического режима работы с обратной связью от дополнительного торцевого датчик намагниченности трубы. Размагничивание занимает не более 2–3 минут. Оборудование имеет мобильное исполнение и не требует высокой квалификации персонала.

В НЕВА MD-T1.Р3/М1 реализовано три метода размагничивания: знакопеременный затухающий, компенсационный и импульсный. Установка генерирует как импульсное магнитное поле (противоположное остаточной намагниченности трубы), так и знакопеременное убывающее, что в отличии от аналога гарантировано на длительный срок устраняет намагниченность трубы и при этом требует гораздо меньшей мощности дизель генератора (от 12 кВт).

Установка имеет силовой блок массой всего 18 кг и поставляется в ударопрочном пластиковом кейсе для его надежного хранения и транспортировки.

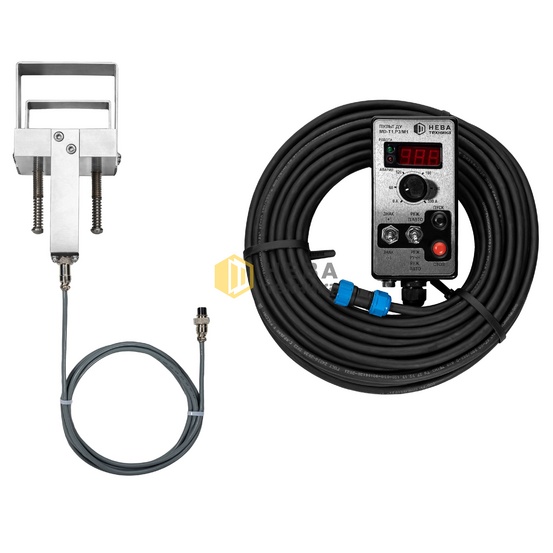

НЕВА MD-T1.P3/М1 оснащена дистанционным проводным пультом управления, комплектом универсальных размагничивающих обмоток, соединительным кабелем обмоток, датчиком магнитного поля (крепиться на торец трубы). Также в комплект поставки входит цифровой индикатор для контроля намагниченности.

Устройство имеет следующие виды защиты:

от тока короткого замыкания;
от превышения потребляемого тока;
от перенапряжения сети питания;
от просадки напряжения сети питания;
от перегрева.

Устройство выдает сигнализацию

при потере связи с пультом управления;
при обрыве или повреждении размагничивающих обмоток;
при обрыве торцевого датчика магнитного поля.

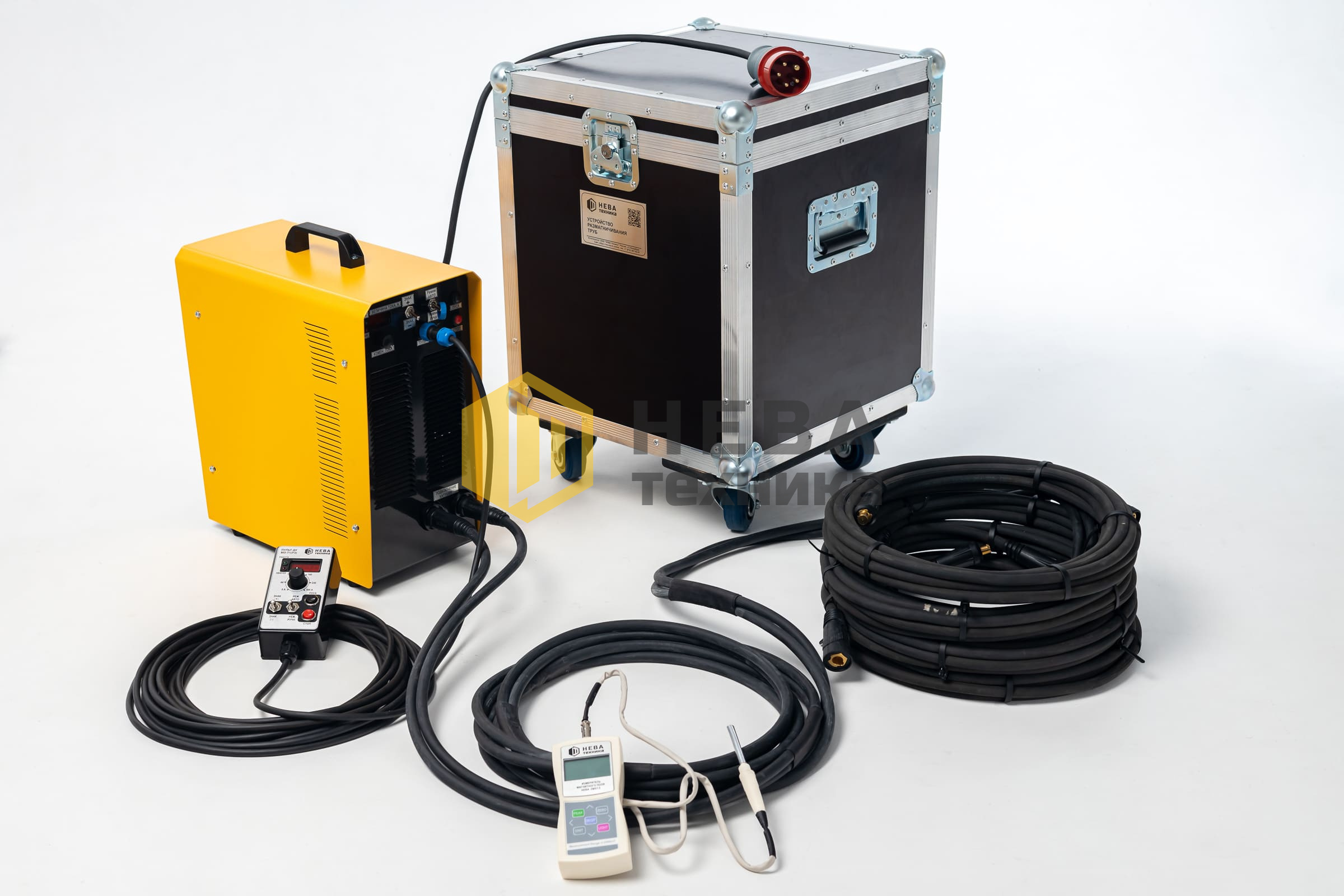

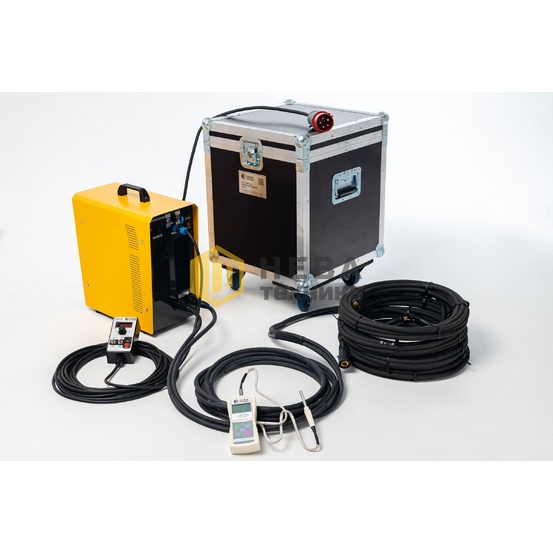

Комплект поставки

Силовой блок (400×400×200 мм) — 1шт
Ударопрочный кейс для транспортировки и хранения силового блока — 1 шт

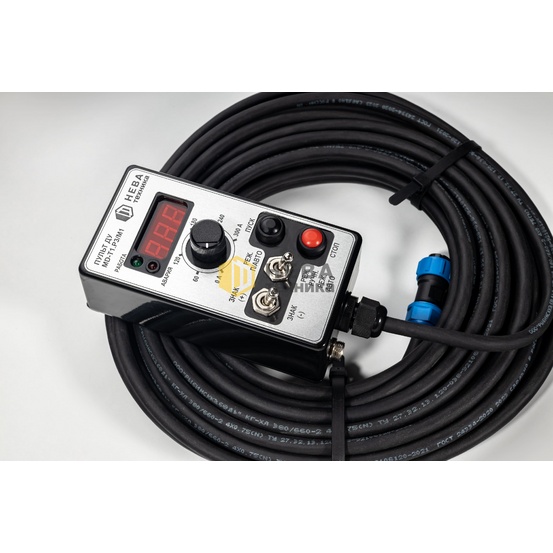

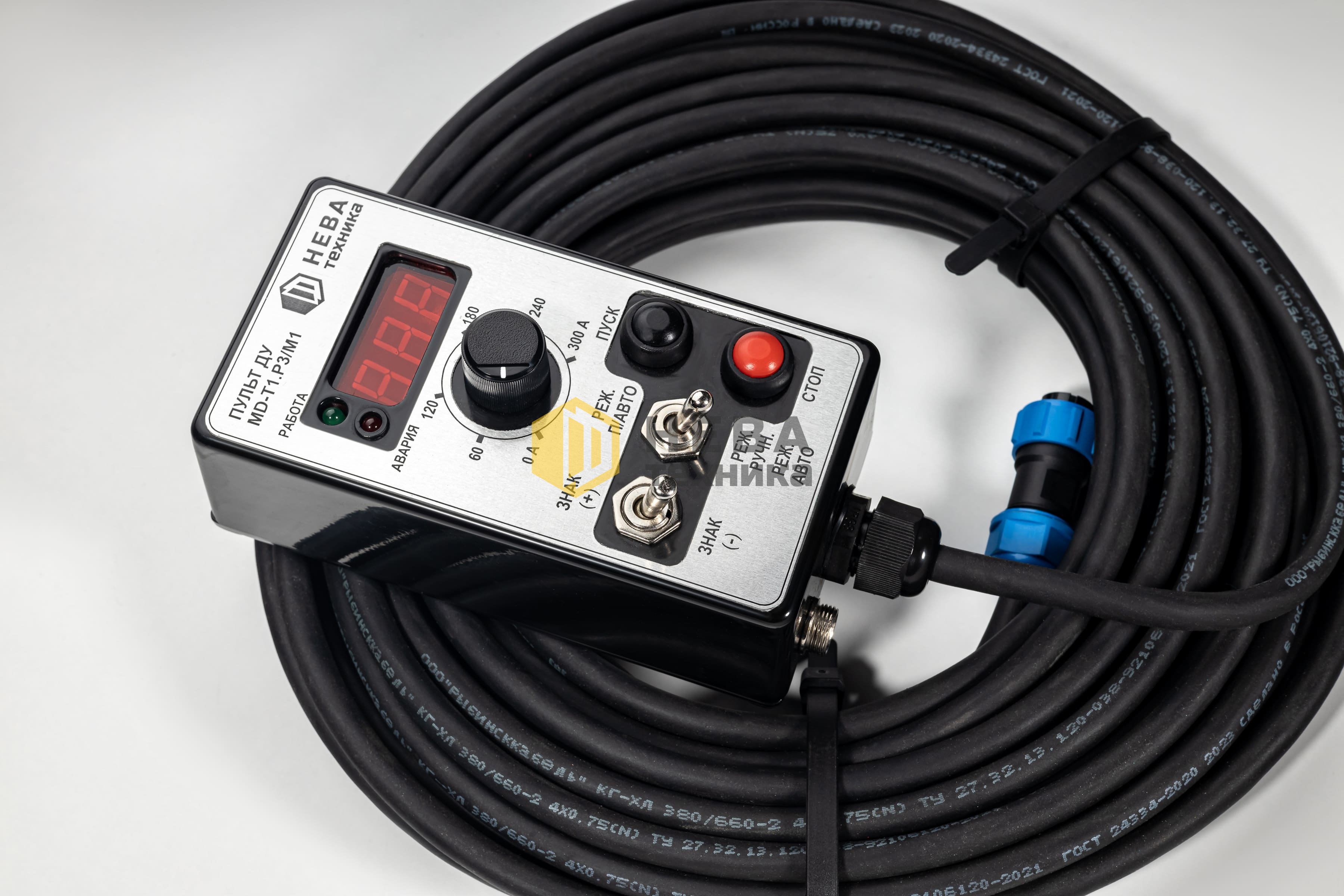

Пульт дистанционного управления ДУ MD-T1.P3/M1 с кабелем связи (10 м) — 1шт
Размагничивающая обмотка НЕВА ОР-2 — 10 шт
Кабель соединительный для обмоток НЕВА КС-2 (14 м) — 1шт

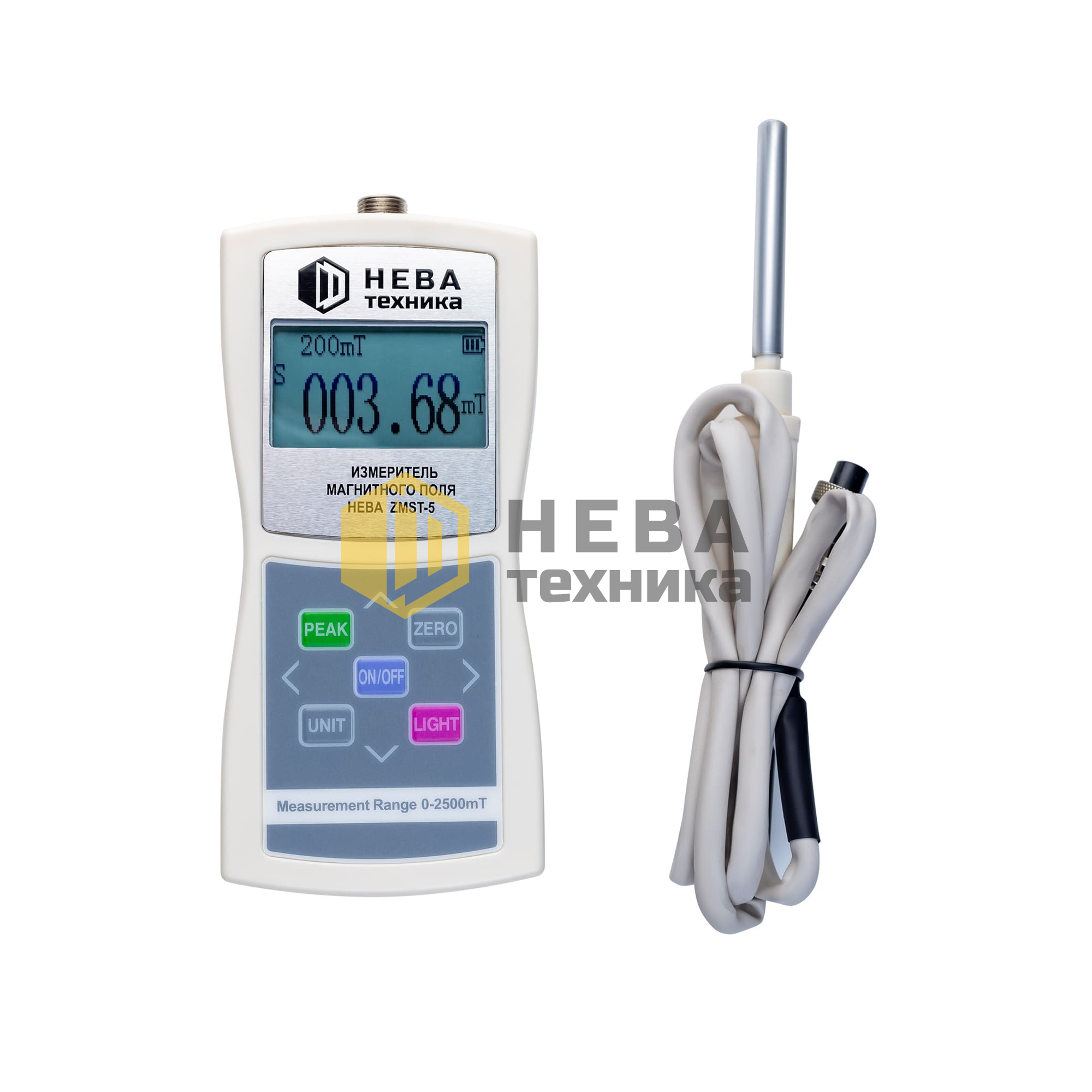

Электронный индикатор магнитного поля (НЕВА Дельта-1) — 1 шт
Щелевой датчик индикатора (НЕВА Дельта-1) с кабелем подключения — 1 шт

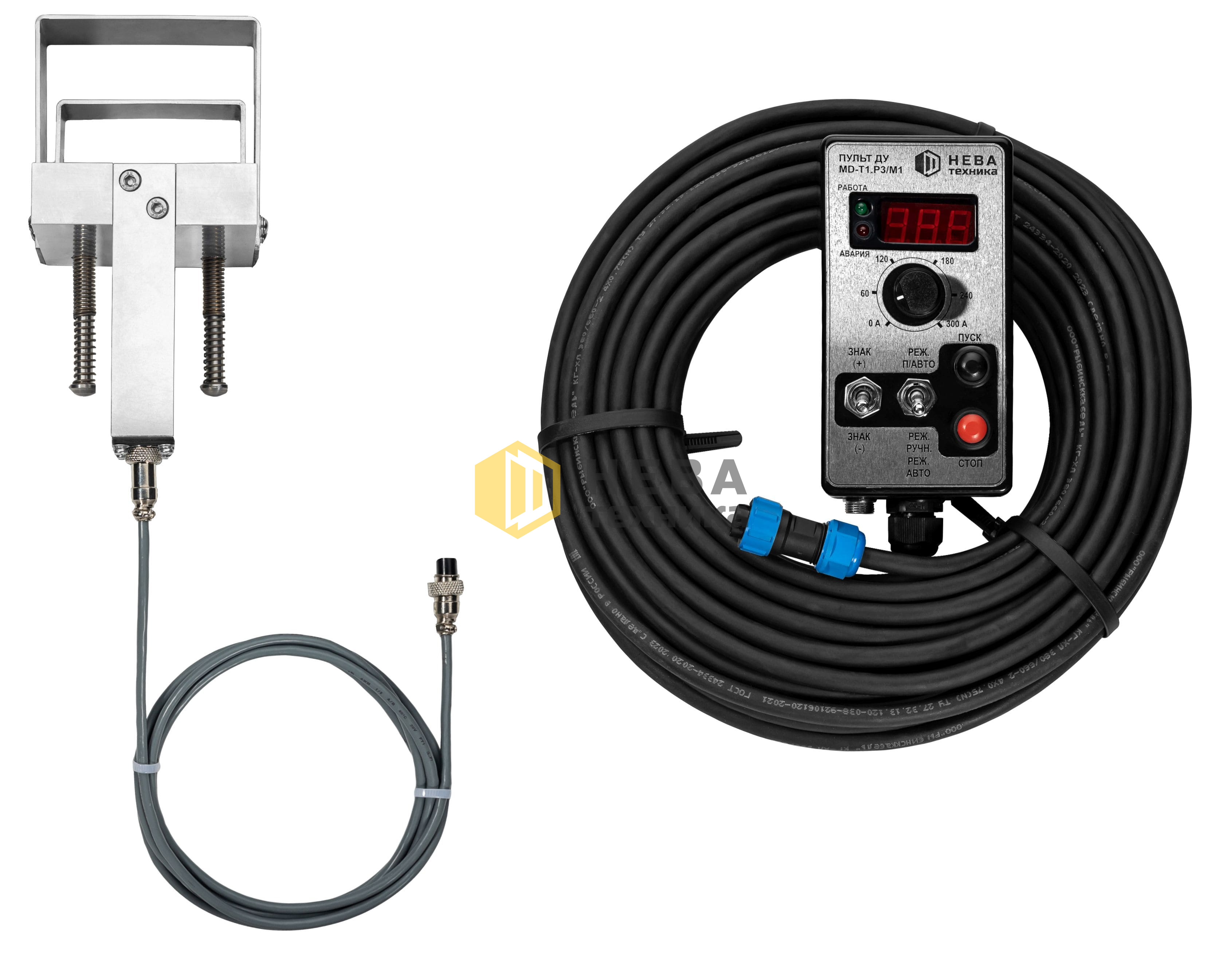

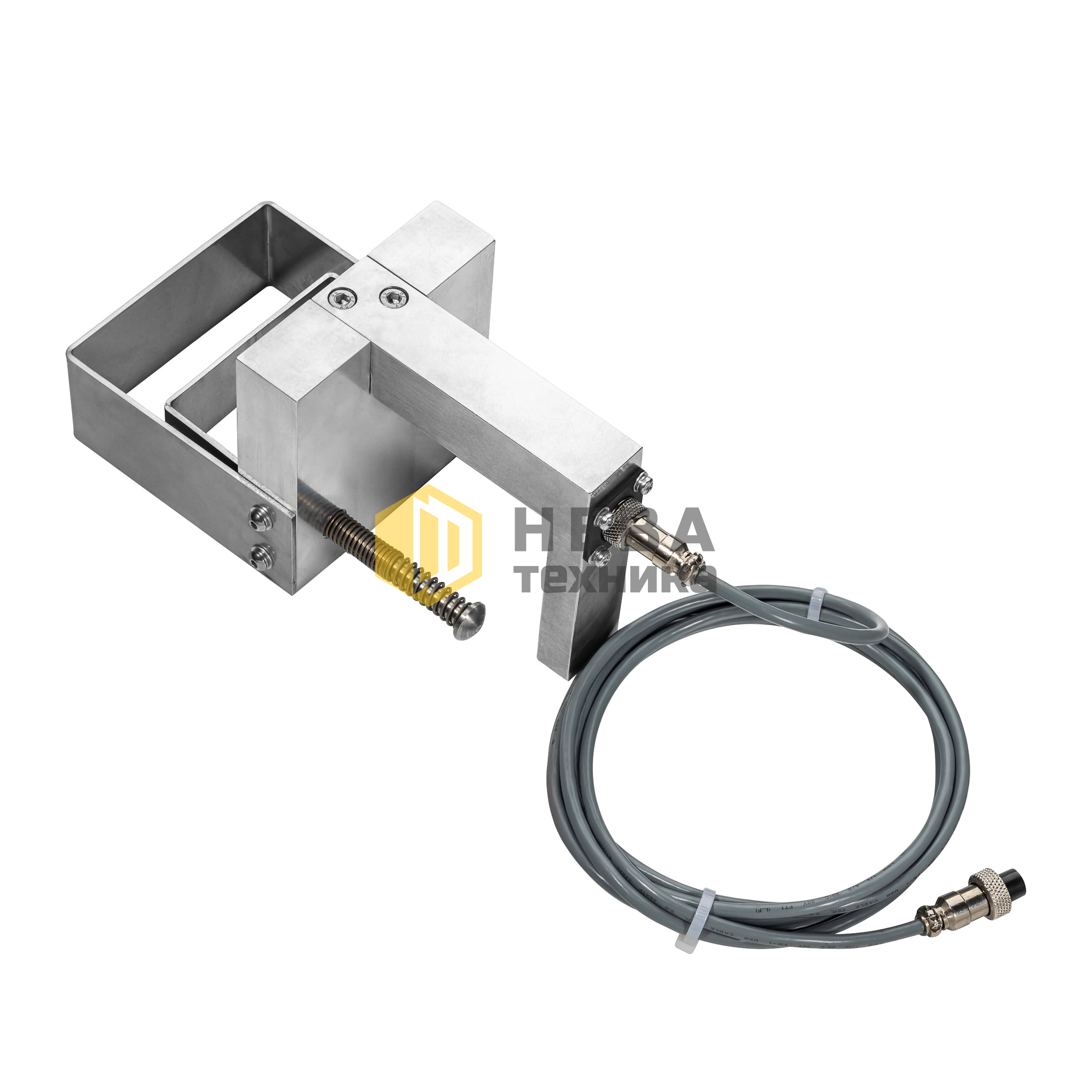

Торцевой датчик магнитного поля — 1 шт
Кабель связи торцевого датчика — 1 шт
ЗИП — 1 к-т
Документация (паспорт — руководство, инструкция, сертификат) — 1 к-т

Преимущества

Размагничивание трубы происходит в автоматическом режиме, при этом от оператора не требуются специальные навыки работы.
Встроенная защита и сигнализация обеспечивают защиту от повреждений и безопасность выполнения работ.
Быстрый монтаж оборудования и удобство работы за счет наличия быстросъемных разъемов и малого веса обмоток.
Высокая производительность при относительно малой мощности позволяет размагничивать трубы диаметром 1420 мм при подключении к генератору мощностью всего 10–12 кВт.
Уличное исполнение дистанционного пульта управления и магнитный держатель для его фиксации на трубе обеспечивают удобство работ.
Эффективная система охлаждения и сменный воздушный фильтр, позволяют проводить размагничивание в непрерывном режиме в степных условиях при наличии большого количества мелкой пыли.
