Устройство размагничивания труб НЕВА MD-T1.P3

Наличие по запросу

Цена по запросу

Оформить заказ

Масса размагничивающей обмотки: 9 кг

Режим размагничивания: полуавтоматический / ручной

Потребляемый ток:

Напряжение сети питания: 380 В АС, 50 Гц

Номинальная потребляемая мощность:

Гальваническая развязка от сети питания: есть

Магнитное поле после размагничивания:

Метод размагничивания:

Время размагничивания:

Величина компенсируемого магнитного поля в стыке труб:

Диаметр размагничивающих труб: до 1420 мм

Регулировка поля в реж.компенсации:

Диапазон размагничивающих полей: +2500 Гс ( +250 мТл )

Масса соединительного кабеля обмоток:

Время размагничивания в авто режиме:

Степень защиты силового блока: IP 22

Регулировка поля в режиме компенсации:

Степень защиты пульта: IP 54

: от -40 до +40 гр.Ц

: непрерывный ПН100%

Масса силового блока: 18 кг

Напряжение сети питания	380 В АС, 50 Гц
Потребляемый ток	не более 16 А
Гальваническая развязка от сети питания	есть
Максимальная потребляемая мощность	9 кВт
Номинальная потребляемая мощность	до 1,5 кВт
Диаметр размагничивающих труб	до 1420 мм
Диапазон размагничивающих полей	+2500 Гс ( +250 мТл )
Магнитное поле после размагничивания	10 - 20 Гс ( 1,0 - 2,0 мТл )
Режим размагничивания	полуавтоматический / ручной
Метод размагничивания	знакопеременный / импульсный / компенсационный
Время размагничивания	3-4 минуты
Режим работы	непрерывный ПН100%
Величина компенсируемого магнитного поля в стыке труб	+3500 Гс ( +350 мТл )
Регулировка поля в реж.компенсации	не более 1,0 Гс ( 0,1 мТл )
Диапазон рабочих температур	от -40 до +40 гр.Ц
Степень защиты силового блока	IP 22
Степень защиты пульта	IP 54
Масса силового блока	18 кг
Масса размагничивающей обмотки	9 кг
Масса соединительного кабеля обмоток	10 кг

Описание

«НЕВА-Техника» — ведущий производитель устройств для размагничивания магистральных трубопроводов. Установка НЕВА MD-T1.P3 предназначена для размагничивания свободных торцов труб, катушек и труб целиком (до 14 метров), а также стыков труб во время сварки.

Применяется при размагничивании магистральных трубопроводов диаметром до 1420 мм и обеспечивает качественную сварку шва сильно намагниченных труб при проведении ремонтно-восстановительных работ.

Установке НЕВА MD-T1.Р3 работает в полуавтоматическом и ручном режимах. В полуавтоматическом режиме размагничивание осуществляется по программе с заранее установленными параметрами, в ручном — по команде оператора, параметры определяются вручную.

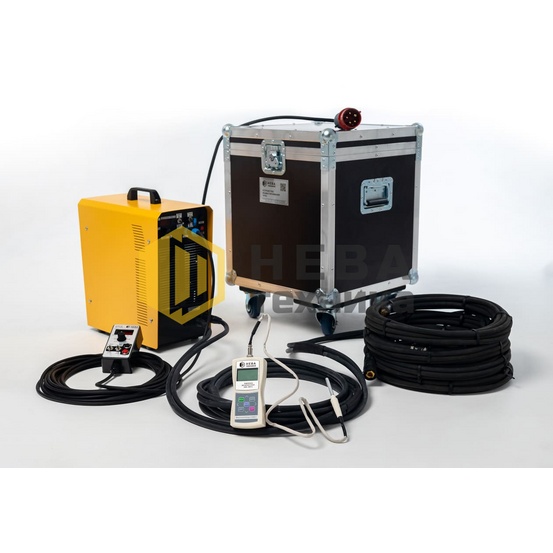

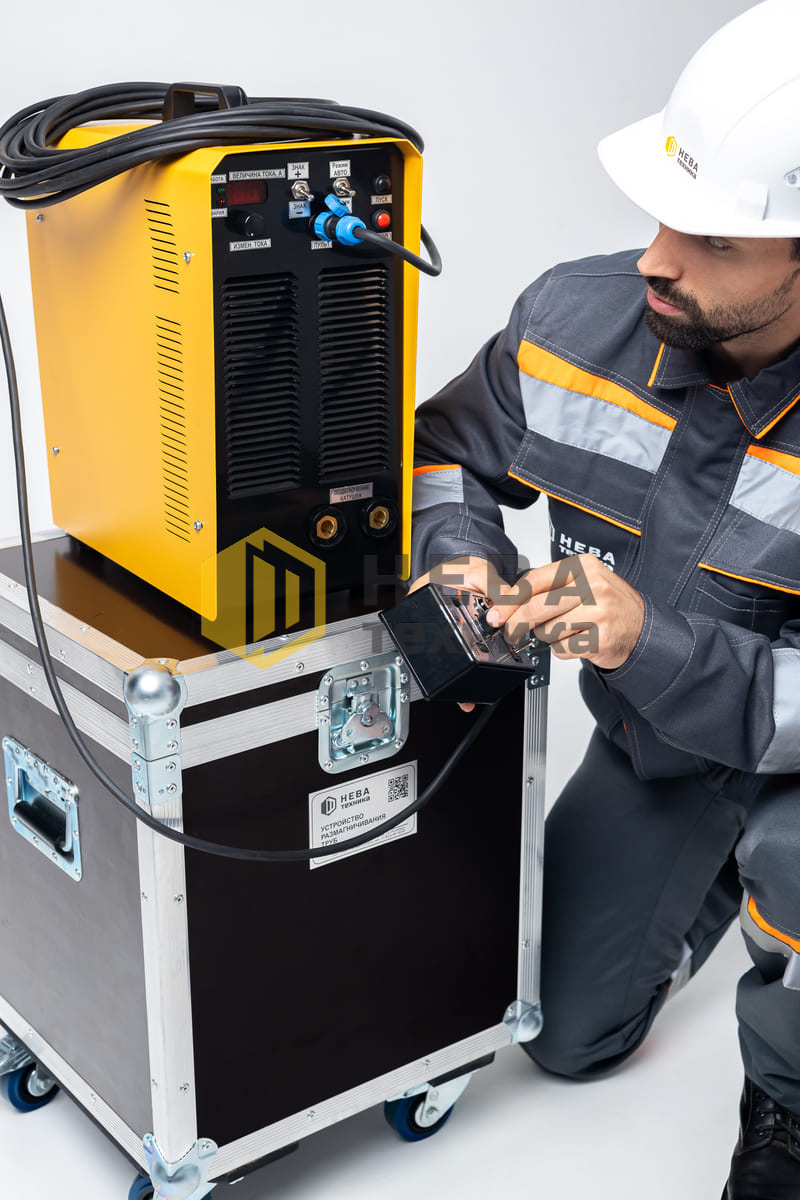

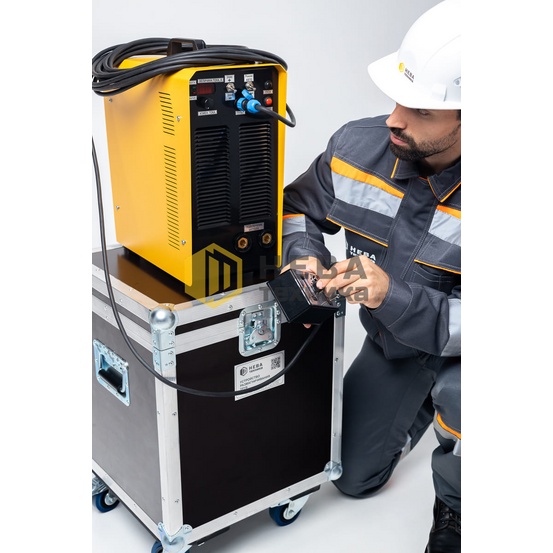

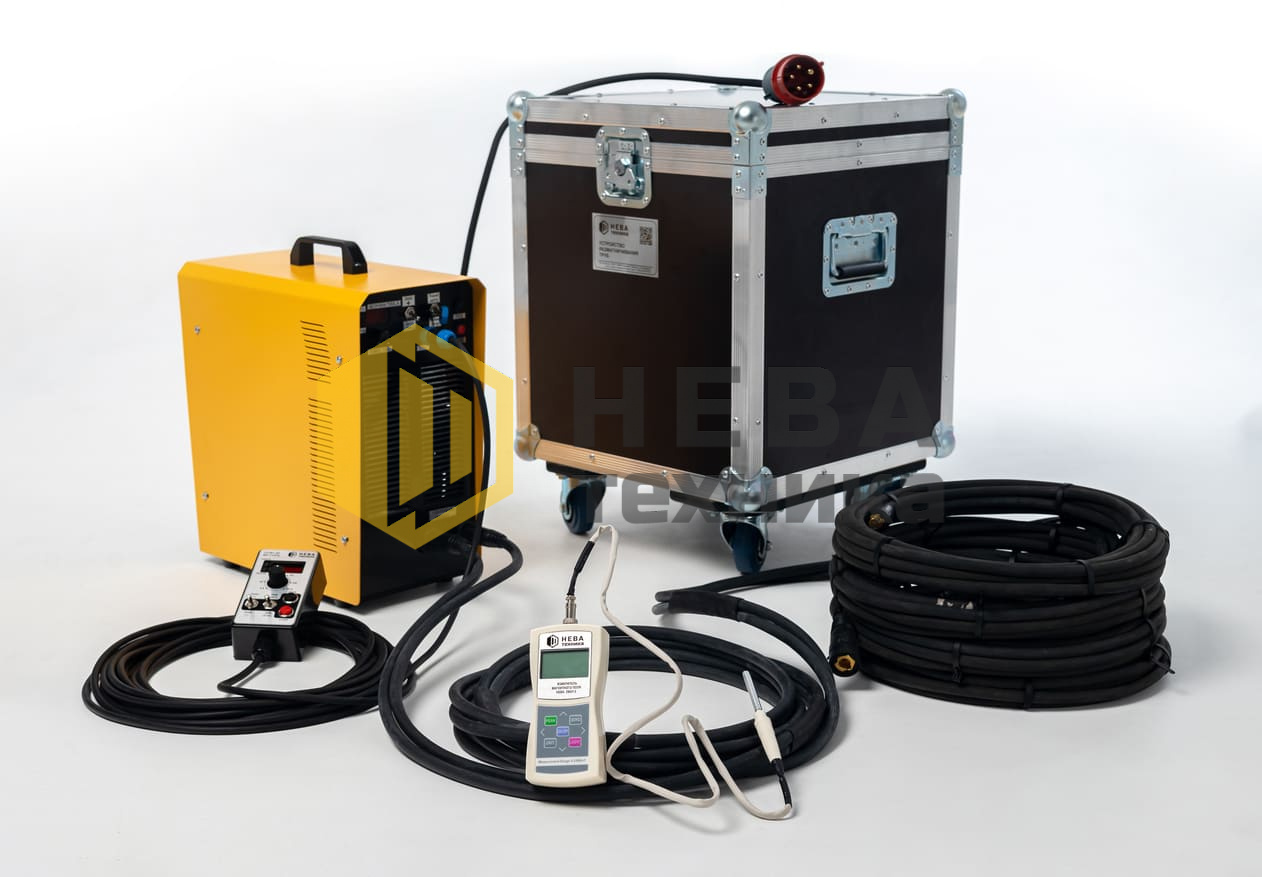

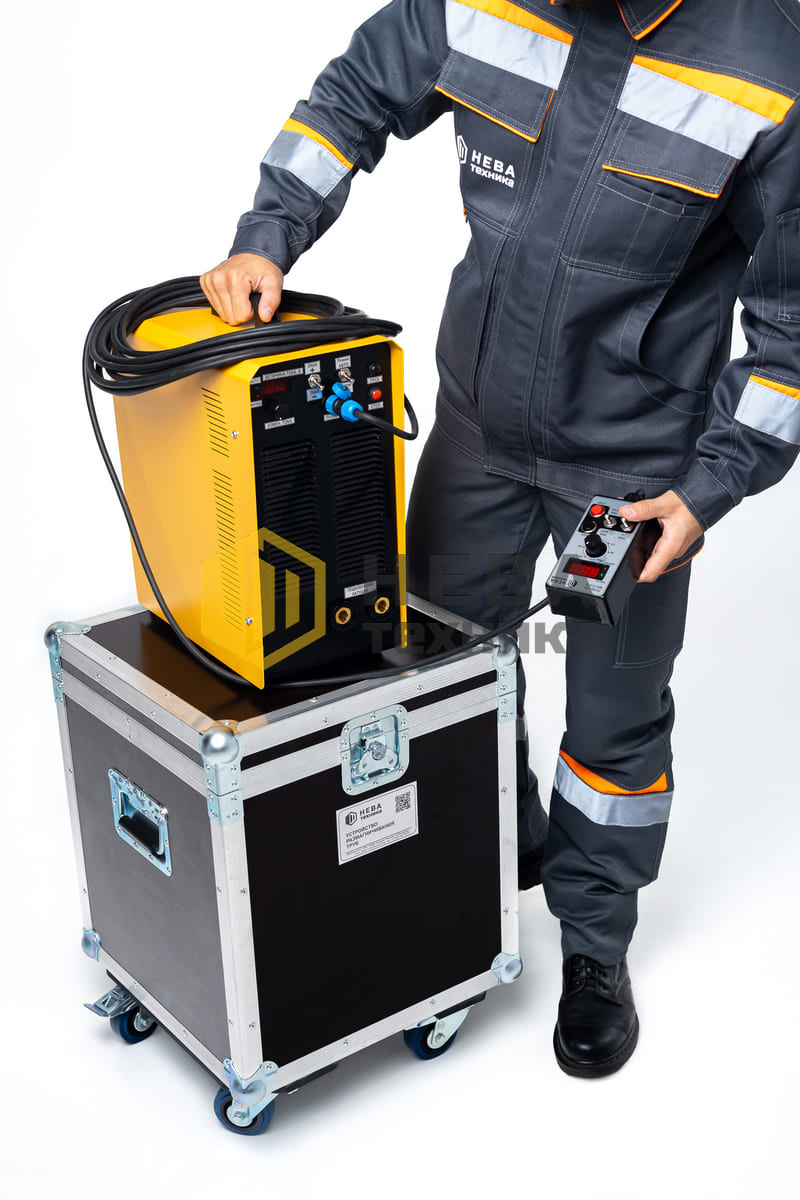

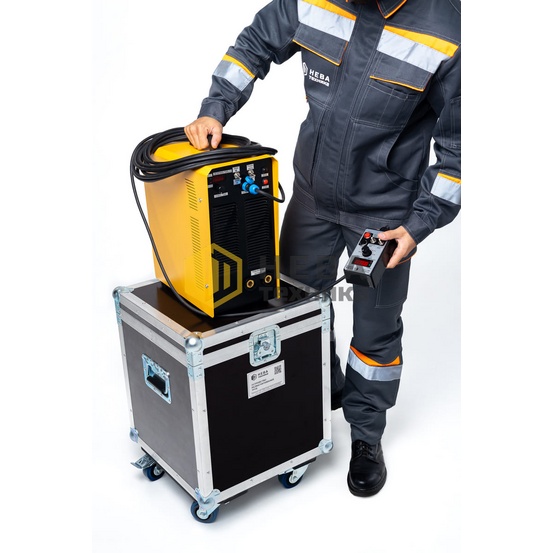

Установка НЕВА MD-T1.P3 представляет собой силовой блок массой всего 18 кг с дистанционным проводным пультом управления, комплектом универсальных размагничивающих обмоток и кабелем подключения обмоток. В комплект поставки также входит цифровой индикатор магнитного поля для контроля намагниченности.

Установка поставляется в прочном и удобном кейсе для хранения и транспортировки силового блока. Универсальные обмотки позволяют выполнять размагничивание труб диаметром 1420 мм.

Подключение и настройка осуществляется один раз перед сваркой, размагничивание занимает 3–4 минуты. Оборудование имеет мобильное исполнение и не требует высокой квалификации персонала.

Установка имеет следующие виды защиты и сигнализации:

от тока короткого замыкания;
от превышения потребляемого тока;
от перенапряжения сети питания;
от просадки напряжения питания;
от перегрева;
сигнализацию при потере связи с пультом управления;
сигнализацию при обрыве (повреждении) размагничивающих обмоток.

Комплект поставки:

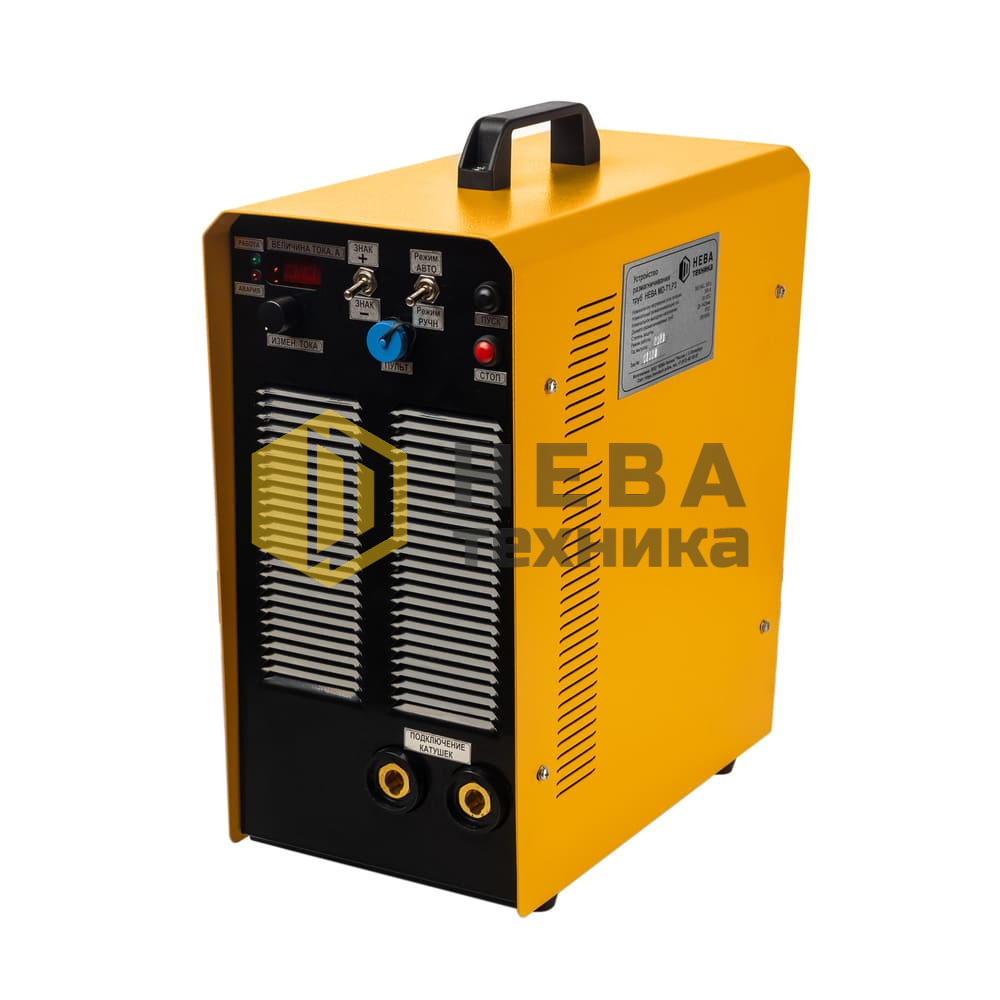

Силовой блок (400×400×200 мм) — 1шт
Ударопрочный кейс для транспортировки и хранения силового блока — 1 шт

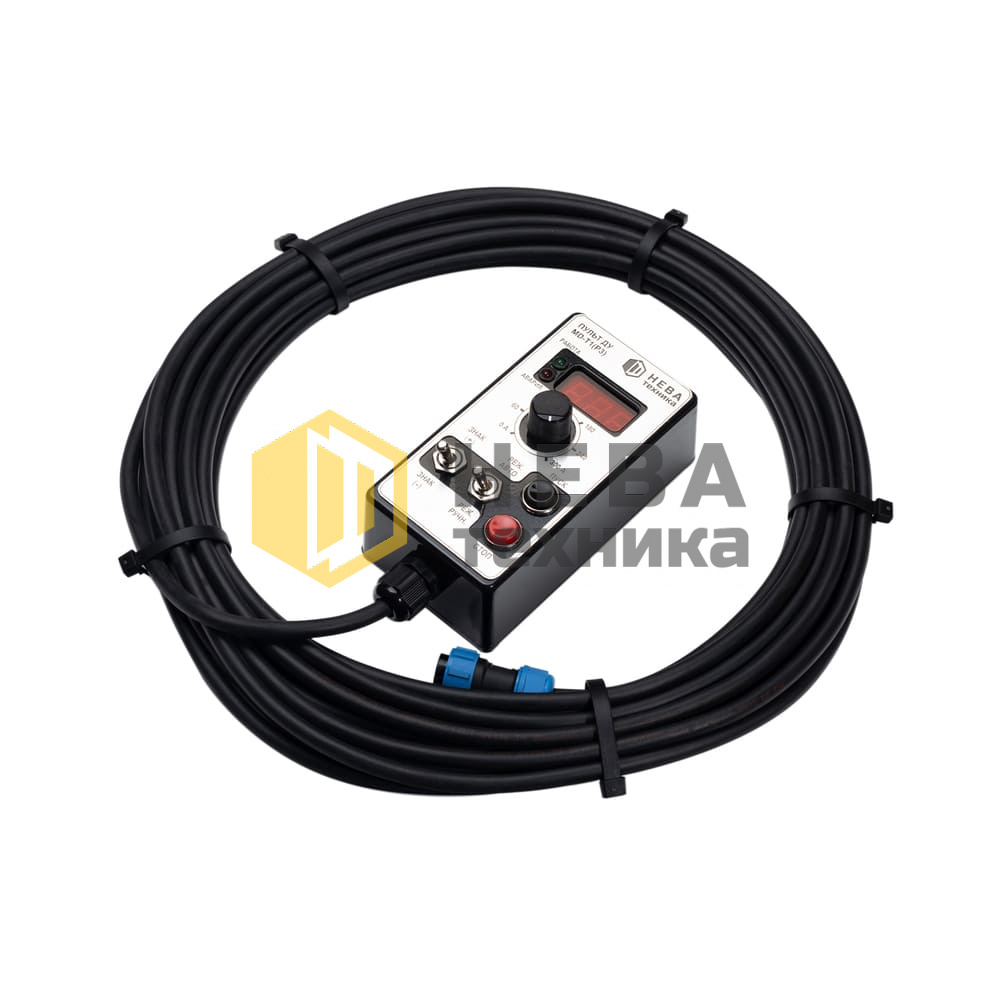

Пульт дистанционного управления ДУ MD-T1.P3/M1 с кабелем связи (10 м) — 1шт
Размагничивающая обмотка НЕВА ОР-2 — 10 шт
Кабель соединительный для обмоток НЕВА КС-1 — 1шт
Электронный индикатор магнитного поля (НЕВА ZMST-5) — 1 шт
ЗИП — 1 к-т
Документация (паспорт — руководство, инструкция, сертификат) — 1 к-т

Преимущества

Малая потребляемая мощность до 9 кВт
Быстросъемные разъемы и малый вес размагничивающих обмоток обеспечивают быстрый монтаж и подключение
Устройство рассчитано на работу от мобильного генератора и допускает существенные колебания напряжения питания от 310 В до 460 В
Гальваническая развязка и низкий уровень выходного напряжения обеспечивают электробезопасность персонала в самых тяжелых условиях работы «под открытым небом»
Эффективная система охлаждения и сменный воздушный фильтр позволяют непрерывно проводить размагничивание (режим ПН100%) в «степных» условиях при наличии большого количества мелкой пыли и при температуре окружающего воздуха до 40 град. Ц.
