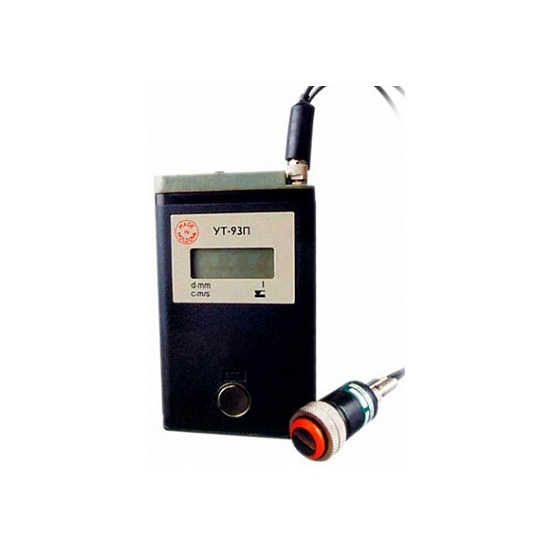

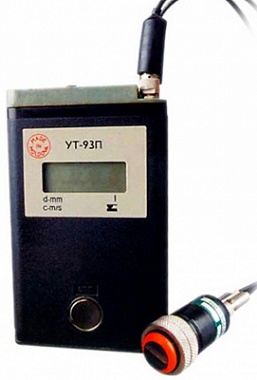

Преобразователи для толщиномеров серии УТ-93П, УТ-301
Преобразователи торговой марки АМКРО - это гарантия надежности и качества. Многоступенчатая система контроля качества на всех этапах производства позволяет серийно производить высококачественный продукт на уровне лучших мировых брендов.
При выборе наклонных преобразователей можно пользоваться правилом - чем больше толщина контролируемого изделия, тем ниже нужна частота и меньший угол ввода преобразователя. Следует учитывать, что в разных отраслях действуют свои руководящие документы, согласно которым необходимо подбирать преобразователи для контроля тех или иных толщин изделия.Преобразователи прямые раздельно - совмещенные предназначены для проведения толщинометрии толстостенных изделий или изделий с грубой и корродированной поверхностью, тонкостенных изделий или поверхностных слоев изделий
Пример обозначения преобразователей:
- П121-5,0-70 – контактный наклонный совмещенный преобразователь с частотой 5 МГц и углом ввода в сталь 70°;
П112-2,5-12/2 – контактный прямой раздельно-совмещенный преобразователь с частотой 2,5 МГц и диаметром пьезопластины (диаметром рабочей поверхности) 12 мм.
Таблица преобразователей П112 для толщиномеров УТ-93П, УТ-301:
| Фото | Марка | Обозначение по ГОСТ | Размер ПЭ (мм) | Частота (МГц) | Размер корпуса (мм) | Совместимость с толщиномерами |
|---|---|---|---|---|---|---|
 | DТ1006 | П112-10-6/2-А | ∅ 6/2 | 10,0 | ∅ 20 х 34 |
|
 | DТ1044 | П112-10-4х4 | 4x4 | 10,0 | ∅ 20 х 34 |
|
 | DТB2512 | П112-2,5-12/2-Б | ∅ 12/2 | 2,5 | ∅ 25 х 44 |
|
 | DTB5012 | П112-5-12/2-Б | ∅ 12/2 | 5,0 | ∅ 25 х 44 |
|
 | DТB5044 | П112-5-4х4 | 4x4 | 5,0 | ∅ 20 х 34 |
|
