- Описание
Преобразователи для толщиномеров серии Olympus
Преобразователи торговой марки АМКРО - это гарантия надежности и качества. Многоступенчатая система контроля качества на всех этапах производства позволяет серийно производить высококачественный продукт на уровне лучших мировых брендов.
При выборе наклонных преобразователей можно пользоваться правилом - чем больше толщина контролируемого изделия, тем ниже нужна частота и меньший угол ввода преобразователя. Следует учитывать, что в разных отраслях действуют свои руководящие документы, согласно которым необходимо подбирать преобразователи для контроля тех или иных толщин изделия.Преобразователи прямые раздельно - совмещенные предназначены для проведения толщинометрии толстостенных изделий или изделий с грубой и корродированной поверхностью.
Преобразователи АМКРО для толщиномеров OLYMPUS 26MG, 27MG, 45MG, 37DL, 38DL
| Фото | Наименование | Аналог OLYMPUS | Технические характеристики: Частота /контактная площадка/ диапазон температур/диапазон контроля/кабель |
 | DTK799 | D799 | 5,0 МГц/ ø 11 мм/-20 +80°С/1-300 мм/ кабель встроенный 1,5 м |
 | DTK798 | D798 | 7,5 МГц/ ø 7 мм/-20 +80°С/0,7-100 мм/ кабель встроенный 1,5 м |
 | DTK790 | D790 | 5 МГц/ ø 11 мм/-20 +400°С/1-300 мм/ кабель встроенный 1,5 м |
 | DTK793 | D792 | 10,0 МГц/ ø 7 мм/-20 +80°С/0,7-100 мм/ кабель встроенный 1,5 м |
 | DTK792 | D793 | 10,0 МГц/ ø 7 мм/-20 +80°С/0,7-100 мм/ кабель встроенный 1,5 м |
 | DTK797 | D797 | 2,0 МГц/ ø 22,9 мм/-20 +350°С/3,8-635 мм/ кабель встроенный 1,5 м |

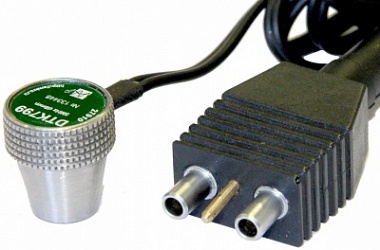

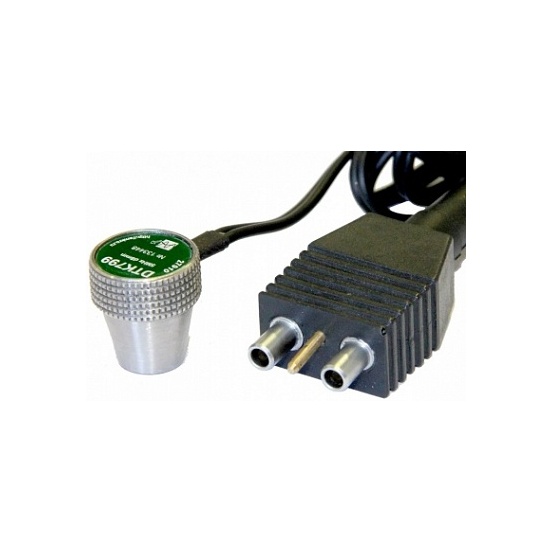

DTK799 ультразвуковой раздельно-совмещенный преобразователь для толщиномеров фирмы Olympus
(аналог оригинального УЗ преобразователя D799)
Тип
| Контактный, прямой, раздельно-совмещенный |
Номинальная частота преобразователя | 5,0 МГц ± 10% |
Диапазон контроля | 1 - 300 мм |
Тип излучаемых волн | Продольные |
Диаметр контактной поверхности | 11 мм |
Материал призмы | Рексолит |
Разъем подключения к толщиномеру | Специальный штекер с 2хLemo 00.250 |
Материал корпуса | Нержавеющая сталь |
Габаритные размеры | H=20,5 мм, D=18 мм |
Кабель | Встроенный, длина 1,5 м |
Диапазон рабочих температур | От -20 до 80°С |
DTK798 - ультразвуковой раздельно-совмещенный преобразователь для толщиномеров фирмы Olympus
(аналог оригинального УЗ преобразователя D798)
Тип
| Контактный, прямой, раздельно-совмещенный |
Номинальная частота преобразователя | 7,5 МГц ± 10% |
Диапазон контроля | 0,7 - 100 мм |
Тип излучаемых волн | Продольные |
Диаметр контактной поверхности | 7 мм |
Материал призмы | Рексолит |
Разъем подключения к толщиномеру | Специальный штекер с 2хLemo 00.250 |
Материал корпуса | Нержавеющая сталь |
Габаритные размеры | H=20,5 mm, D=18 mm |
Кабель | Встроенный, длина 1,5 м |
Диапазон рабочих температур | От -20 до 80°С |
DTK790 - ультразвуковой раздельно-совмещенный высокотемпературный преобразователь для толщиномеров фирмы Olympus
(аналог оригинального УЗ преобразователя D790)
Тип
| Контактный, прямой, раздельно-совмещенный |
Номинальная частота преобразователя | 5,0 МГц ± 10% |
Диапазон контроля | 1 - 300 мм |
Тип излучаемых волн | Продольные |
Диаметр контактной поверхности | 11 мм |
Материал призмы | Температуростойкий синтетический полимер |
Разъем подключения к толщиномеру | Специальный штекер с 2хLemo 00.250 |
Материал корпуса | Латунь с гальваническим покрытием |
Габаритные размеры | H=44 мм, D=24 мм |
Кабель | Встроенный, длина 1,5 м |
Диапазон рабочих температур | От -20 до 400 °С |
