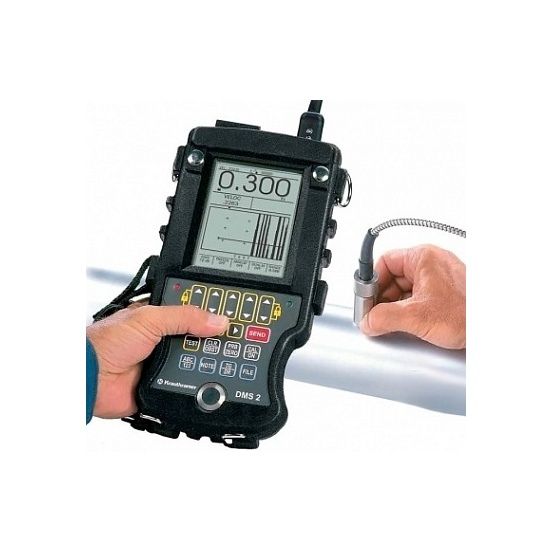

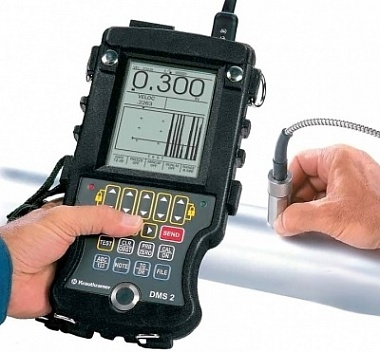

Преобразователи для толщиномеров фирмы Krautkramer
Преобразователи торговой марки АМКРО - это гарантия надежности и качества. Многоступенчатая система контроля качества на всех этапах производства позволяет серийно производить высококачественный продукт на уровне лучших мировых брендов.
При выборе наклонных преобразователей можно пользоваться правилом - чем больше толщина контролируемого изделия, тем ниже нужна частота и меньший угол ввода преобразователя. Следует учитывать, что в разных отраслях действуют свои руководящие документы, согласно которым необходимо подбирать преобразователи для контроля тех или иных толщин изделия.Преобразователи прямые раздельно - совмещенные предназначены для проведения толщинометрии толстостенных изделий или изделий с грубой и корродированной поверхностью, тонкостенных изделий или поверхностных слоев изделий.
Пример обозначения преобразователей:
- П121-5,0-70 – контактный наклонный совмещенный преобразователь с частотой 5 МГц и углом ввода в сталь 70°;
П112-2,5-12/2 – контактный прямой раздельно-совмещенный преобразователь с частотой 2,5 МГц и диаметром пьезопластины (диаметром рабочей поверхности) 12 мм.
Таблица преобразователей для толщиномеров Krautkramer:
| Фото | Марка (аналог GE Krautkramer) | Обозначение по ГОСТ | Размер ПЭ (мм) | Частота (МГц) | Размер корпуса (мм) | Совместимость с толщиномерами |
|---|---|---|---|---|---|---|
 | DTK301 (DA301) | П112-5-10/2-DA301 | ∅ 10/2 | 5,0 | ∅ 25 х 47 |
|
 | П112-DA312 (DA312) | П112-10-6/2-DA312 | ∅ 6/2 | 10,0 | ∅ 18 х 25 |
|
 | DTK501 (DA501) | П112-5-10/2-DA501 | ∅ 10/2 | 5,0 | ∅ 25 х 47 |
|
Соединительные кабели для толщиномеров GE Krautkramer
| Название | Назначение |
Кабель соединительный DA-231 AMKRO | Для подключения ультразвуковых преобразователей DA301, DA401, DA451 |
Кабель соединительный DA-233 AMKRO | Для подключения ультразвуковых преобразователей DA311, DA411, DA461 |
Кабель соединительный DA-235 AMKRO | Для подключения ультразвуковых преобразователей DA312, DA412, DA458 |
Коаксиальный соединительный кабель Lemo 1S.275 - Lemo 1S.275 | Для подключения преобразователей к различным дефектоскопам импортного производства |
Коаксиальный соединительный кабель 2Lemo 1S.275 - 2Lemo 00 | Для подключения р/с преобразователей к различным дефектоскопам импортного производства |
