- Описание

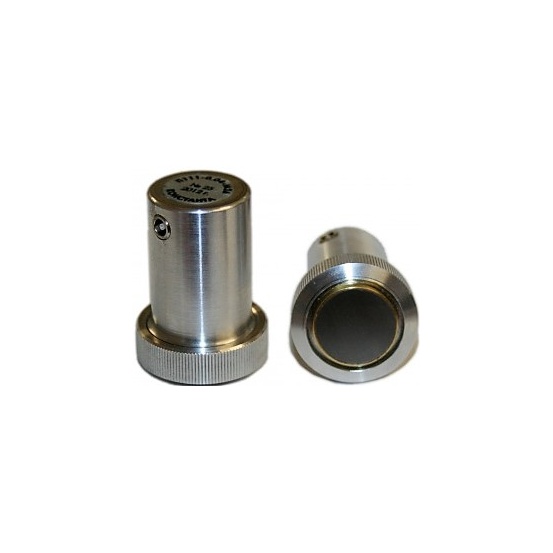

Низкочастотные прямые преобразователи диаметр 26мм АМКРО
| Тип | Контактный, прямой, раздельный |  |
| Обозначение по ГОСТ | П113-**-M26 | |
| Номинальная частота преобразователя | 40 кГц - 800 кГц (погрешность: ± 10%) | |
| Тип излучаемых волн | продольные | |
| Размер пьезокерамического элемента | 26 мм | |
| Диаметр контактной поверхности | 29 мм | |
| Материал призмы | сталь | |
| Разъем подключения | Lemo 00.250 | |
| Встроенный согласующий элемент | индуктивность | |
| Материал корпуса | алюминий | |
| Габаритные размеры | H=60 мм, D=42 мм |
Низкочастотные ультразвуковые преобразователи подходят для контроля изделий с высоким затуханием ультразвука, имеющих крупнозернистую структуру. К таким материалам относятся: бетон, чугун, пластик.
Использование прямых, совмещенных ПЭП, позволяет выявлять дефекты толщины в металлоконструкциях, а так же находить поры, вкрапления, трещины, расслоения, устанавливать точную локацию и глубину залегания дефекта, что делает его популярным в металлургической промышленности. Низкочастотные преобразователи с металлизированной поверхностью и диаметром 26мм. Предназначены для теневого режима контроля.
При выборе частоты надо учитывать, что ее увеличение вызывает:- Увеличение ближней зоны
- Уменьшение мертвой зоны, связанное с уменьшением длительности свободных колебаний пьезоэлемента;
- Улучшение лучевой и фронтальной разрешающей способности;
- Сужение характеристики направленности;
- Увеличение коэффициента затухания и связанное с ним падение чувствительности на больших толщинах
- Увеличение уровня структурных шумов в крупнозернистых материалах; уменьшение уровня собственных шумов ПЭП, связанное с увеличением затухания звуковой волны в элементах ПЭП при возрастании частоты;
