Низкочастотные раздельные преобразователи (50 кГц - 60 кГц) АМКРО

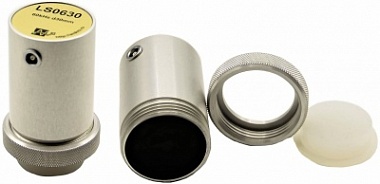

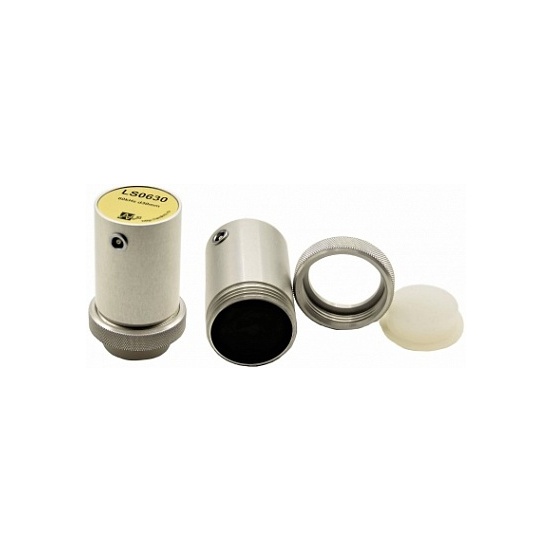

| LS0630 |  | |
| Тип | Контактный, прямой, раздельный | |
| Обозначение по ГОСТ | П113-0,06-30 | |
| Номинальная частота преобразователя | 60 кГц ± 10% | |
| Тип излучаемых волн | продольные | |
| Размер пьезокерамического элемента | 30 мм | |
| Диаметр контактной поверхности | 34 мм | |

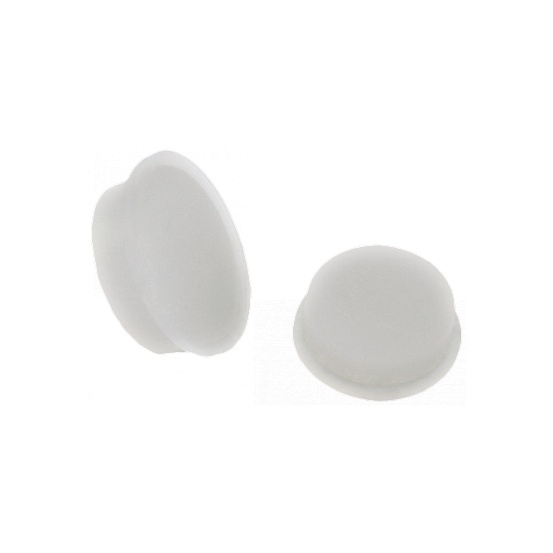

| Материал призмы | протектор из акустически прозрачного полимера или металлический протектор | |
| Разъем подключения | Lemo 00.250 | |
| Встроенный согласующий элемент | индуктивность | |
| Материал корпуса | алюминий с гальваническим покрытием | |
| Габаритные размеры | H=60mm, D=42mm | |
| LS0530 |  | |
| Тип | Контактный, прямой, раздельный | |
| Обозначение по ГОСТ | П113-0,05-30 | |
| Номинальная частота преобразователя | 50 кГц ± 10% | |
| Тип излучаемых волн | продольные | |
| Размер пьезокерамического элемента | 30 мм | |
| Диаметр контактной поверхности | 34 мм | |
| Материал призмы | протектор из акустически прозрачного полимера или металлический протектор | |
| Разъем подключения | Lemo 00.250 | |
| Встроенный согласующий элемент | индуктивность | |
| Материал корпуса | алюминий с гальваническим покрытием | |
| Габаритные размеры | H=60mm, D=42mm | |
| LS0520 |  | |
| Тип | Контактный, прямой, раздельный | |
| Обозначение по ГОСТ | П113-0,05-20 | |
| Номинальная частота преобразователя | 50 кГц ± 10% | |
| Тип излучаемых волн | продольные | |
| Размер пьезокерамического элемента | 20 мм | |
| Диаметр контактной поверхности | 22 мм | |
| Материал призмы | протектор из акустически прозрачного полимера или металлический протектор | |
| Разъем подключения | Lemo 00.250 | |
| Встроенный согласующий элемент | индуктивность | |
| Материал корпуса | наружная втулка - латунь, корпус - латунь с гальваническим покрытием | |
| Габаритные размеры | H=50mm, D=34mm | |
| LSN50 |  | |
| Тип | Бесконтактный, прямой, раздельный | |
| Обозначение по ГОСТ | П413-0,05-26-БК | |
| Номинальная частота преобразователя | 50 кГц ± 10% | |
| Тип излучаемых волн | продольные | |
| Размер пьезокерамического элемента | 26 мм | |
| Материал призмы | протектор из акустически прозрачного материала, согласованный на воздух | |
| Разъем подключения | СР-50-73ФВ | |
| Встроенный согласующий элемент | индуктивность | |
| Материал корпуса | алюминий с гальваническим покрытием | |
| Габаритные размеры | 50 х 165 мм | |
Низкочастотные ультразвуковые преобразователи подходят для контроля изделий с высоким затуханием ультразвука, имеющих крупнозернистую структуру. К таким материалам относятся: бетон, чугун, пластик.
Использование прямых, совмещенных ПЭП, позволяет выявлять дефекты толщины в металлоконструкциях, а так же находить поры, вкрапления, трещины, расслоения, устанавливать точную локацию и глубину залегания дефекта, что делает его популярным в металлургической промышленности.
При выборе частоты надо учитывать, что ее увеличение вызывает:- Увеличение ближней зоны
- Уменьшение мертвой зоны, связанное с уменьшением длительности свободных колебаний пьезоэлемента;
- Улучшение лучевой и фронтальной разрешающей способности;
- Сужение характеристики направленности;
- Увеличение коэффициента затухания и связанное с ним падение чувствительности на больших толщинах
- Увеличение уровня структурных шумов в крупнозернистых материалах; уменьшение уровня собственных шумов ПЭП, связанное с увеличением затухания звуковой волны в элементах ПЭП при возрастании частоты;
Преобразователи торговой марки АМКРО - это гарантия надежности и качества. Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.
