- Описание

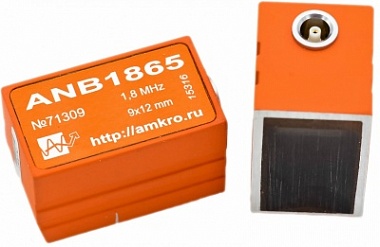

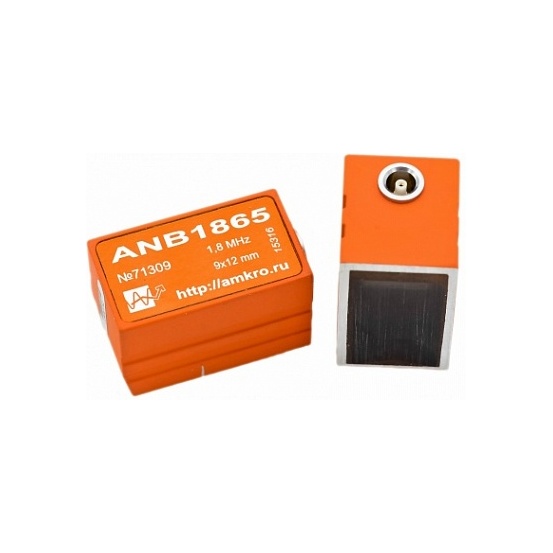

Среднегабаритные наклонные совмещенные преобразователи АМКРО
Наклонные совмещенные преобразователи производства компании АМКРО серий (ANB / ALB / ALC). Предназначены для дефектоскопии сварных швов и изделий.Серия ультразвуковых наклонных преобразователей ALB является аналогом давно выпускающейся серии ANB и отличается новым корпусом из высокопрочной латуни с гальваническим покрытием.
Подходят для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
Первые две цифры – кодировка частоты, вторые две цифры - кодировка угла ввода.
При выборе наклонных преобразователей можно пользоваться правилом - чем больше толщина контролируемого изделия, тем ниже нужна частота и меньший угол ввода преобразователя. Следует учитывать, что в разных отраслях действуют свои руководящие документы, согласно которым необходимо подбирать преобразователи для контроля тех или иных толщин изделия.
Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет серийно производить высококачественный продукт на уровне лучших мировых брендов.
- Традиционное для отечественной техники конструктивное исполнение (корпус, размер ПЭ, время задержки в призме);
- Увеличенный запас на износ;
- Невысокая стоимость.
Таблица преобразователей П121 производства АНКРО серий ANB / ALB / ALC
ANB18xx | Габаритные размеры (ШхДхВ) 20 х 36 х 23 мм; Номинальная частота 1,8 МГц; Размер пьезоэлемента 9х12 мм; Размер контактной поверхности 20х34 мм; Тип излучаемых волн поперечные; Материал призмы оргстекло; Корпус алюминий с гальваническим покрытием; Разъем подключения Lemo 00.250. |  |
| Наименование по ГОСТ | Маркировка | |
| П121-1,8-40-А-002 | ANB1840 | |
| П121-1,8-45-А-002 | ANB1845 | |
| П121-1,8-50-А-002 | ANB1850 | |
| П121-1,8-55-А-002 | ANB1855 | |
| П121-1,8-60-А-002 | ANB1860 | |
| П121-1,8-65-А-002 | ANB1865 | |
| П121-1,8-70-А-002 | ANB1870 | |
| П121-1,8-90-А-002 | ANB1890 |
ANB25xx | Габаритные размеры (ШхДхВ) 20 х 36 х 23 мм; Номинальная частота 2,5 МГц; Размер пьезоэлемента 8х10 мм; Размер контактной поверхности 20х34 мм; Тип излучаемых волн поперечные; Материал призмы оргстекло; Корпус алюминий с гальваническим покрытием; Разъем подключения Lemo 00.250. |  |
| Наименование по ГОСТ | Маркировка | |
| П121-2,5-40-А-001 | ANB2540 | |
| П121-2,5-45-А-001 | ANB2545 | |
| П121-2,5-50-А-001 | ANB2550 | |
| П121-2,5-55-А-001 | ANB2555 | |
| П121-2,5-60-А-001 | ANB2560 | |
| П121-2,5-65-А-001 | ANB2565 | |
| П121-2,5-70-А-001 | ANB2570 | |
| П121-2,5-75-А-001 | ANB2575 | |
| П121-2,5-90-А-001 | ANB2590 |
ALB25xx | Габаритные размеры (ШхДхВ) 21 х 37 х 30 мм; Номинальная частота 2,5 МГц; Размер пьезоэлемента 8х10 мм; Размер контактной поверхности 19,7х36,5 мм; Тип излучаемых волн поперечные; Материал призмы оргстекло; Корпус латунь с гальваническим покрытием; Разъем подключения Lemo 00.250. |  |
| Наименование по ГОСТ | Маркировка | |
| П121-2,5-40-А-004 | ALB2540 | |
| П121-2,5-45-А-004 | ALB2545 | |
| П121-2,5-50-А-004 | ALB2550 | |
| П121-2,5-55-А-004 | ALB2555 | |
| П121-2,5-60-А-004 | ALB2560 | |
| П121-2,5-65-А-004 | ALB2565 | |
| П121-2,5-70-А-004 | ALB2570 | |
| П121-2,5-75-А-004 | ALB2575 |
ALC25xx | Габаритные размеры (ШхДхВ) 21 х 37 х 30 мм; Номинальная частота 2,5 МГц; Диаметр пьезоэлемента 12 мм; Размер контактной поверхности 19,7х36,5 мм; Тип излучаемых волн поперечные; Материал призмы оргстекло; Корпус латунь с гальваническим покрытием; Разъем подключения Lemo 00.250. |  |
| Наименование по ГОСТ | Маркировка | |
| П121-2,5-40-А-003 | ALC2540 | |
| П121-2,5-45-А-003 | ALC2545 | |
| П121-2,5-50-А-003 | ALC2550 | |
| П121-2,5-55-А-003 | ALC2555 | |
| П121-2,5-60-А-003 | ALC2560 | |
| П121-2,5-65-А-003 | ALC2565 | |
| П121-2,5-70-А-003 | ALC2570 |
