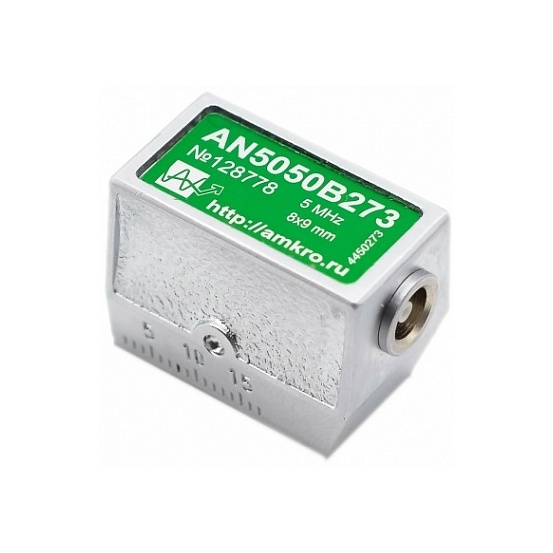

Притертые преобразователи для контроля гибов труб (AN****Bxx)
Ультразвуковые наклонные совмещенные преобразователи для контроля гибов труб. Частота 2,5 МГц, угол ввода в сталь 40 град.Выполняются с притиркой под определенный диаметр гиба.
Также используются для выявления продольных дефектов труб указанного диаметра.
Расшифровка названий притертых ПЭП компании АМКРО:
AN2540Bxx, гдеAN -тип корпуса и конструкции;
25 - частота 2,5 МГц;
40 -угол ввода УЗ колебаний 40 градусов (для стали марки 20);
B - (bending) обозначение направления притирки (поперек направления излучения колебаний);
xx - диаметр притирки.
Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.
При выборе наклонных преобразователей можно пользоваться правилом - чем больше толщина контролируемого изделия, тем ниже нужна частота и меньший угол ввода преобразователя. Следует учитывать, что в разных отраслях действуют свои руководящие документы, согласно которым необходимо подбирать преобразователи для контроля тех или иных толщин изделия.
Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет серийно производить высококачественный продукт на уровне лучших мировых брендов.
Таблица преобразователей П121 производства АНКРО серии AN****B
| AN2540Bxx |  | |
| Тип | Контактный, наклонный, совмещенный, поперечных волн | |
| Направление притирки | Поперек направления излучения УЗ колебаний | |
| Диаметр притирки | Любой по заказу | |
| Угол ввода УЗ колебаний в сталь 20 | 40° | |
| Обозначение по ГОСТ | П121-2,5-40-ДХХ (где XX - диаметр кривизны поверхности) | |
| Номинальная частота преобразователя | 2,5 МГц ± 10% | |
| Тип излучаемых волн | поперечные | |
| Размер пьезокерамического элемента | 8 х 9 мм | |
| Размер контактной поверхности (до притирки) | 13 х 24 мм | |
| Материал призмы | оргстекло | |
| Разъем подключения | Lemo 00.250 | |
| Встроенный согласующий элемент | индуктивность | |
| Материал корпуса | латунь с гальваническим покрытием | |
| Габаритные размеры (ШхДхВ) | 16,5 х 28 х 22 мм | |
| AN2550Bxx |  | |
| Тип | Контактный, наклонный, совмещенный, поперечных волн | |
| Направление притирки | Поперек направления излучения УЗ колебаний | |
| Диаметр притирки | Любой по заказу | |
| Угол ввода УЗ колебаний в сталь 20 | 50° | |
| Обозначение по ГОСТ | П121-2,5-50-ДХХ (где XX - диаметр кривизны поверхности) | |
| Номинальная частота преобразователя | 2,5 МГц ± 10% | |
| Тип излучаемых волн | поперечные | |
| Размер пьезокерамического элемента | 8 х 9 мм | |
| Размер контактной поверхности (до притирки) | 13 х 24 мм | |
| Материал призмы | оргстекло | |
| Разъем подключения | Lemo 00.250 | |
| Встроенный согласующий элемент | индуктивность | |
| Материал корпуса | латунь с гальваническим покрытием | |
| Габаритные размеры (ШхДхВ) | 16,5 х 28 х 22 мм | |
| AN5040Bxx |  | |
| Тип | Контактный, наклонный, совмещенный, поперечных волн | |
| Направление притирки | Поперек направления излучения УЗ колебаний | |
| Диаметр притирки | Любой по заказу | |
| Угол ввода УЗ колебаний в сталь 20 | 40° | |
| Обозначение по ГОСТ | П121-5-40-ДХХ (где XX - диаметр кривизны поверхности) | |
| Номинальная частота преобразователя | 5 МГц ± 10% | |
| Тип излучаемых волн | поперечные | |
| Размер пьезокерамического элемента | 8 х 9 мм | |
| Размер контактной поверхности (до притирки) | 13 х 24 мм | |
| Материал призмы | оргстекло | |
| Разъем подключения | Lemo 00.250 | |
| Встроенный согласующий элемент | индуктивность | |
| Материал корпуса | латунь с гальваническим покрытием | |
| Габаритные размеры (ШхДхВ) | 16,5 х 28 х 22 мм | |

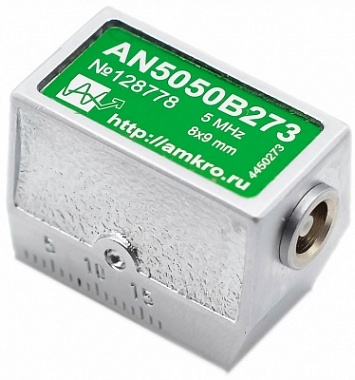

| AN5050Bxx |  | |
| Тип | Контактный, наклонный, совмещенный, поперечных волн | |
| Направление притирки | Поперек направления излучения УЗ колебаний | |
| Диаметр притирки | Любой по заказу | |
| Угол ввода УЗ колебаний в сталь 20 | 50° | |
| Обозначение по ГОСТ | П121-5-50-ДХХ (где XX - диаметр кривизны поверхности) | |
| Номинальная частота преобразователя | 5 МГц ± 10% | |
| Тип излучаемых волн | поперечные | |
| Размер пьезокерамического элемента | 8 х 9 мм | |
| Размер контактной поверхности (до притирки) | 13 х 24 мм | |
| Материал призмы | оргстекло | |
| Разъем подключения | Lemo 00.250 | |
| Встроенный согласующий элемент | индуктивность | |
| Материал корпуса | латунь с гальваническим покрытием | |
| Габаритные размеры (ШхДхВ) | 16,5 х 28 х 22 мм | |
